Talna doza UDS4 za instalacijsko cev in kovinski kanal
Št. art. 7400349 | EAN 4012195729778
- Opis izdelka
-
Opis izdelka

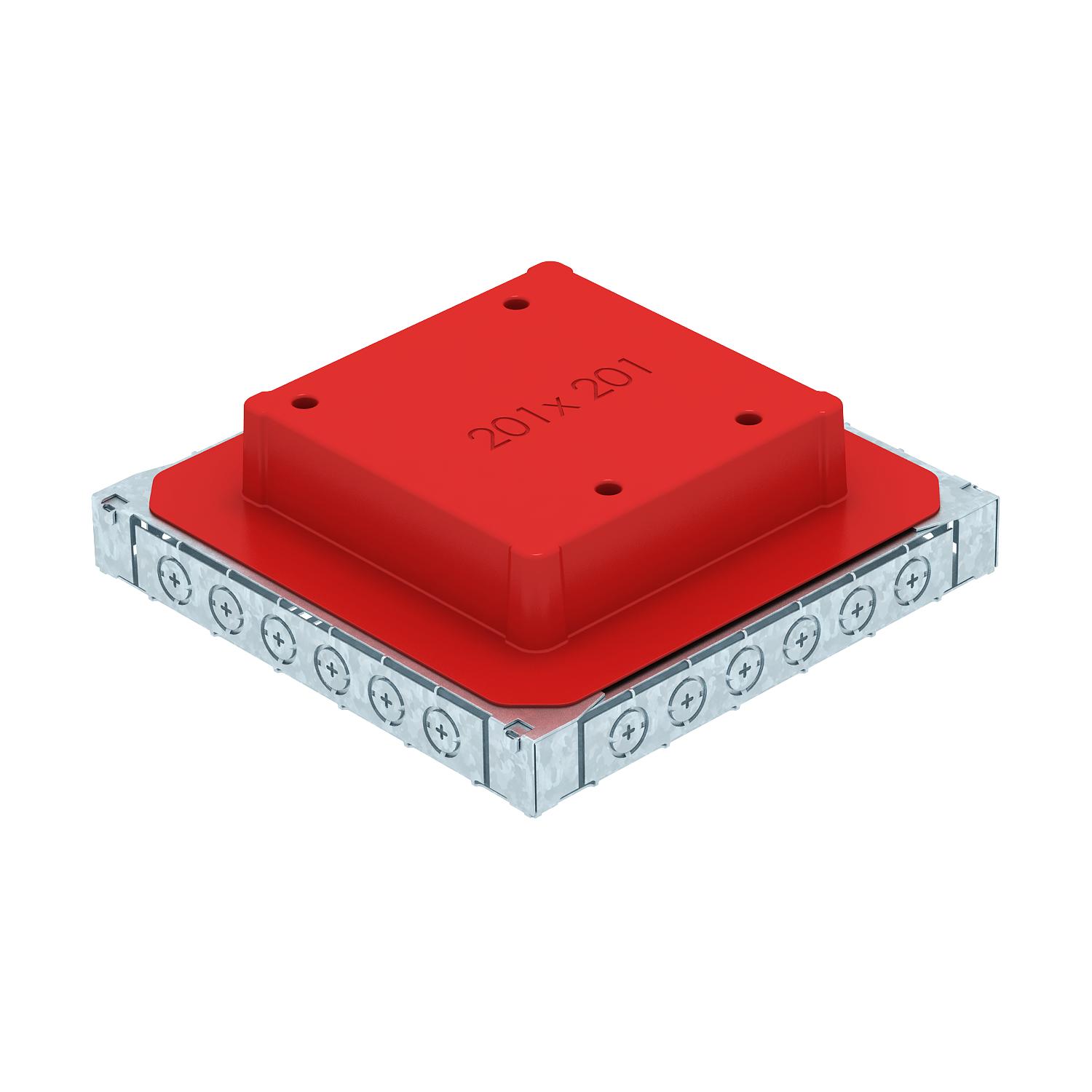

Underfloor outlet box with fixed, unchangeable 201 x 201 mm installation opening for an installation unit of nominal size 4. The mounting opening is created using the screed protection cover contained in the scope of supply. The underfloor box possesses installation openings for a 2 or 3-compartment sheet steel underfloor duct of nominal size 25038 as well as six M20 or M25 installation pipes on all four sides. The box is principally suited for use in floor structures in cement screed with a structure height of up to 90 mm.
-
- Tehnični podatki
-
Tehnični podatki

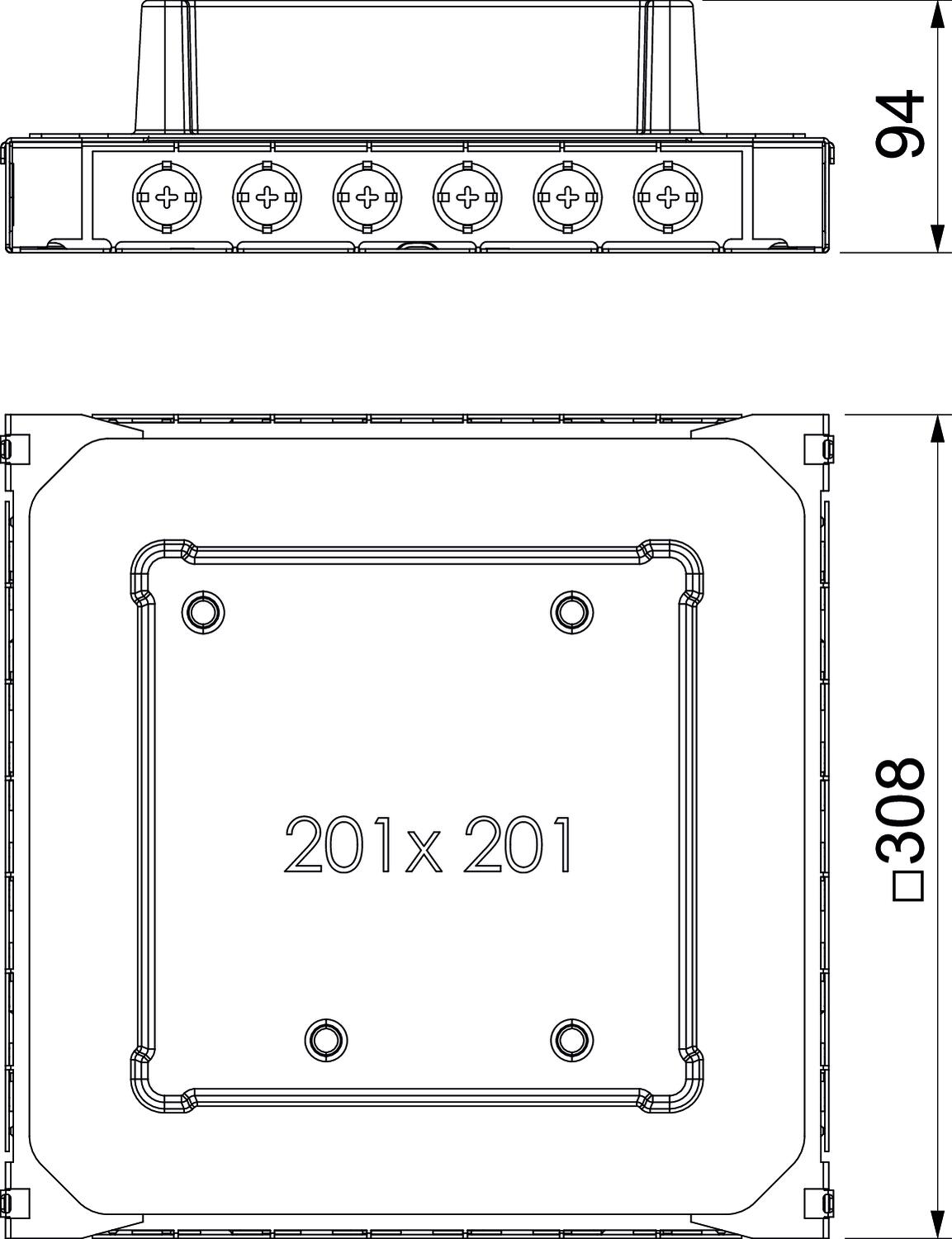

Dimenzija 308x308x92 Dolžina 308 mm Ločljivo ne Maks. območje niveliranja 95 mm Maks. širina kanal 250 mm Maks. višina estriha 90 mm Maks. višina kanala 38 mm Material Jeklo Min. območje niveliranja 62 mm Min. širina kanala 250 mm Min. višina estriha 65 mm Min. višina kanala 38 mm Možnost vgradnje tesnila da Nazivna velikost 308 mm Nazivna velikost za enote za vgradnjo aparatov 4 Površina neprekinjeno cinkano v ognju Primerno za talni kanal ne Primerno za talni kanal, prekrit z estrihom da Primerno za zaprti talni kanal v višini estriha ne Širina 308 mm Število vgradnih naprav 1 Talna pločevina ne Talno pogrezljivo ne Vgradna odprtina za nadtalno dozo ne Vgradna odprtina za vgradno enoto kvadratno Višina 92 mm Vrsta zaščite (IP) v uporabljenem stanju IP20 za priključek cevi da - Vsi tipi
- Prenosi
-
Podatkovni list UDSSD 25038 4 / 7400349 , 0.20MB , pdfIzjava o skladnosti UDSSD 25038 4 / 7400349 , 0.17MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za EÜK-SN , 0.18MB , pdfZa ta proizvod informativna besedila niso na voljo
