Talna doza UDS9 za instalacijsko cev in kovinski kanal
Št. art. 7400353 | EAN 4012195729839
- Opis izdelka
-
Opis izdelka

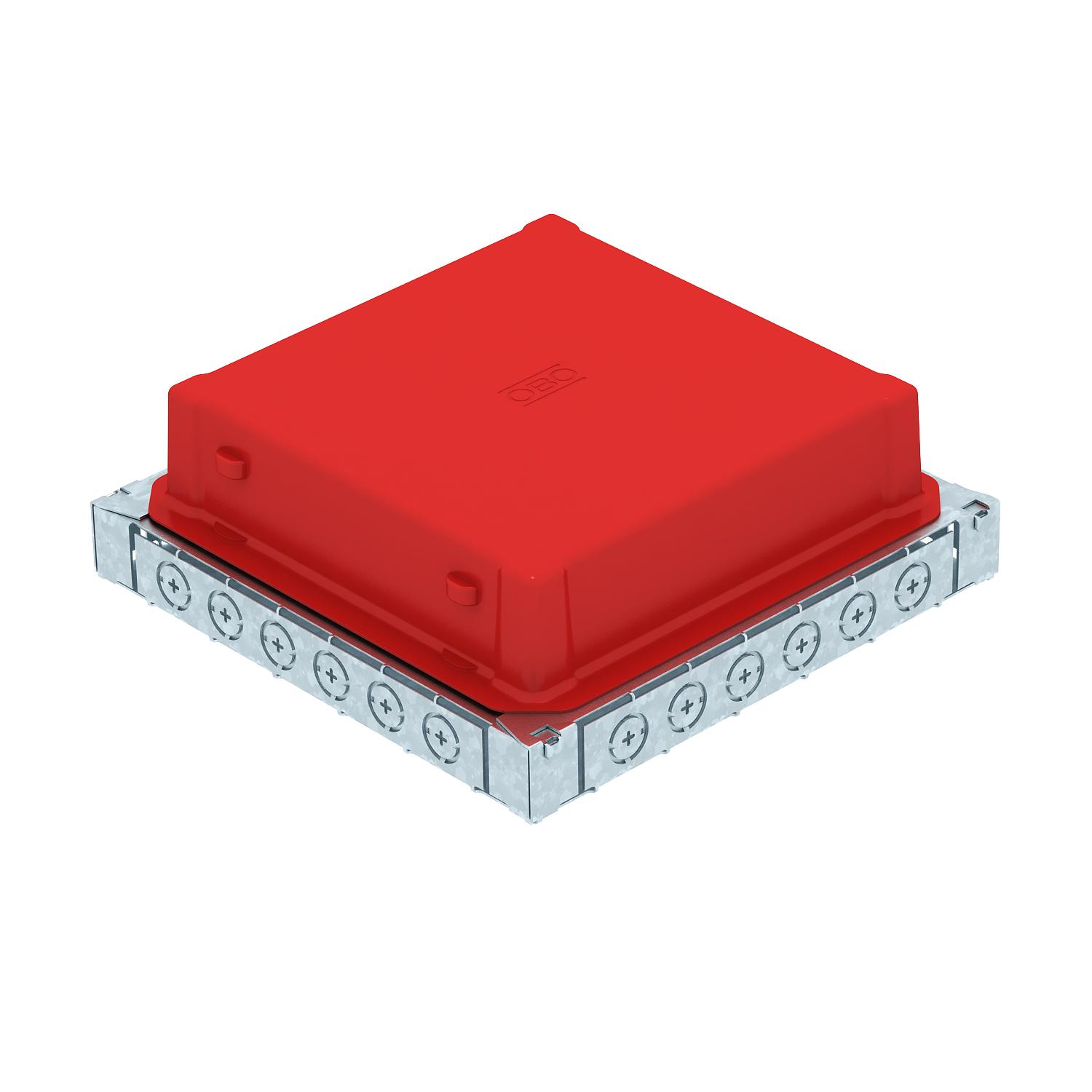

Underfloor outlet box with fixed, unchangeable installation opening for an installation unit of nominal size 9. The mounting opening is created using the screed protection cover contained in the scope of supply. The underfloor socket possesses installation openings for a 2 or 3-compartment sheet steel underfloor duct of nominal size 25038 as well as six M20 or M25 installation pipes on all four sides. The sockets are principally suited for use in floor structures in cement screed with a structure height of up to 105 mm.
-
- Tehnični podatki
-
Tehnični podatki

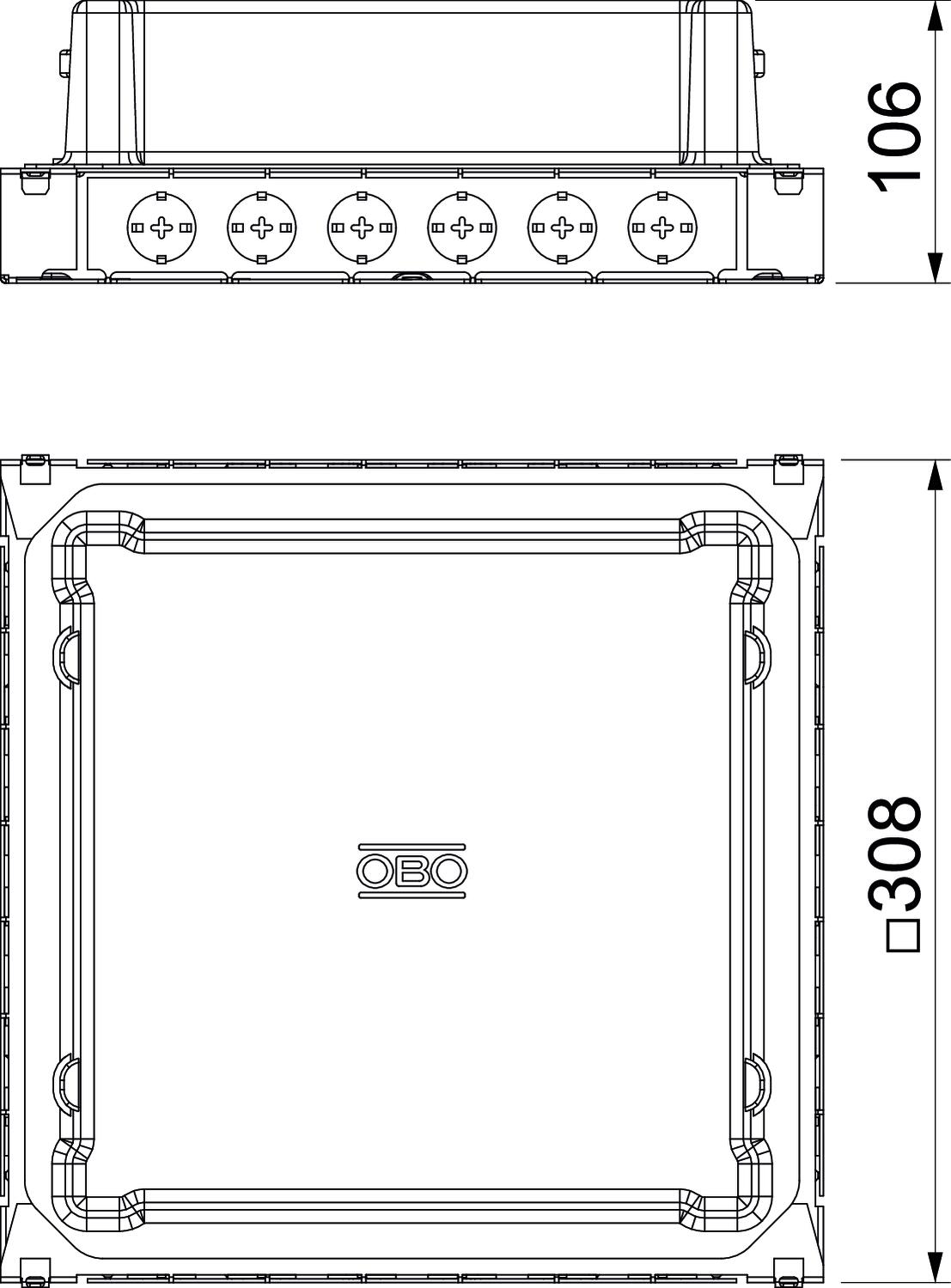

Dimenzija 308x308x92 Ločljivo ne Maks. območje niveliranja 106 mm Maks. širina kanal 250 mm Maks. višina estriha 100 mm Maks. višina kanala 38 mm Material Jeklo Min. območje niveliranja 62 mm Min. širina kanala 250 mm Min. višina estriha 65 mm Min. višina kanala 38 mm Možnost vgradnje tesnila ne Nazivna velikost 380 mm Nazivna velikost za enote za vgradnjo aparatov 9 Površina neprekinjeno cinkano v ognju Primerno za talni kanal ne Primerno za talni kanal, prekrit z estrihom ne Primerno za zaprti talni kanal v višini estriha ne Število vgradnih naprav 1 Talna pločevina ne Talno pogrezljivo ne Vgradna odprtina za nadtalno dozo ne Vgradna odprtina za vgradno enoto kvadratno Vrsta zaščite (IP) v uporabljenem stanju IP20 za priključek cevi da - Vsi tipi
- Prenosi
-
Podatkovni list UDSSD 25038 9 / 7400353 , 0.20MB , pdfIzjava o skladnosti UDSSD 25038 9 / 7400353 , 0.17MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za EÜK-SN , 0.18MB , pdfZa ta proizvod informativna besedila niso na voljo
