Tension jack G 14 | 13,5 | 125 | 5 | M10

morepic-1

morepic-2

Tension jack G

Št. art. 5300053 | EAN 4012195413592

Št. art. / Tip

Mera A

Mera B

Mera C

Prelomna obremenitev

Navoj

Opis izdelka

Opis izdelka

With hook and eye, to DIN 1480.

Tehnični podatki

Tehnični podatki

Dimenzija	M10
Dolžina vpenjalne matice C	125 mm
Material	Jeklo
Mera A	14 mm
Mera B	13,5 mm
Mera C	125 mm

Navoj	M10
Notranji premer	14/13,5 mm
Površina	galvansko cinkano
Prelomna obremenitev	5 kN
Razpetina	80 mm

Vsi tipi

Vsi tipi

Tip	Mera A	Mera B	Mera C	Prelomna obremenitev	Navoj	Št. art.	Količina	Min. prodajna enota
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Kos	5 Kos
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Kos	5 Kos
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Kos	5 Kos
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Kos	5 Kos

Prenosi

Podatkovni list 945 M10 G / 5300053 , 0.15MB , pdf

Katalog Fastening materials , 19.78MB , pdf

Izjava o skladnosti 945 M10 G / 5300053 , 0.06MB , pdf

Prenesi

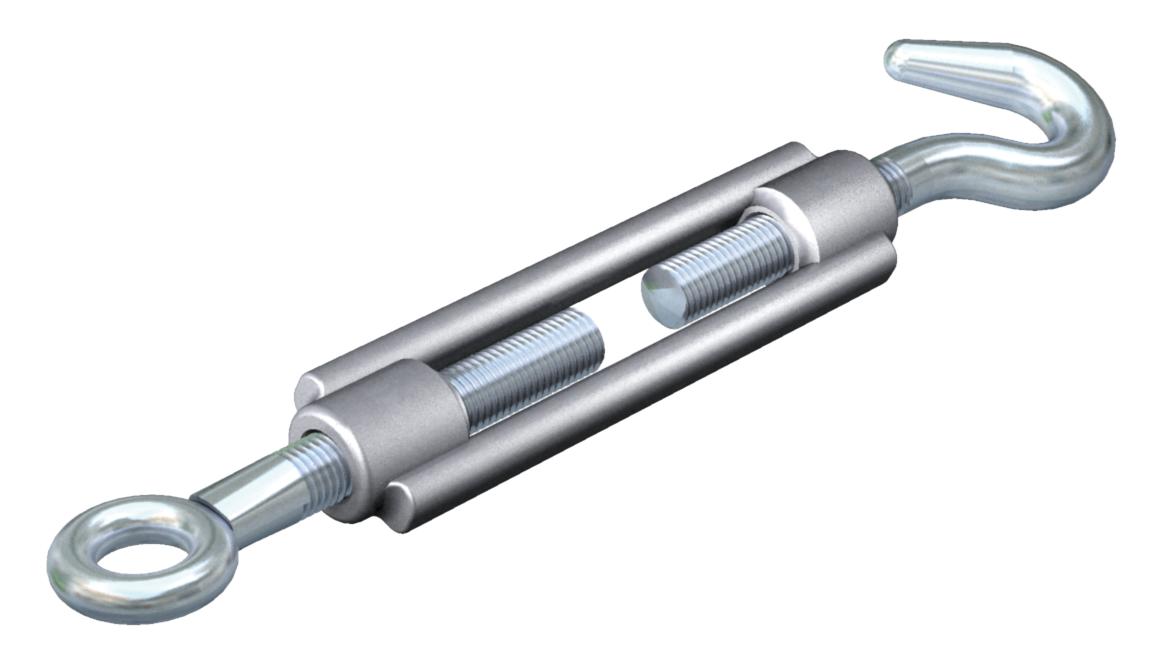

Grafika izdelka 945 M10 G / 5300053, 38.52 kB, jpg

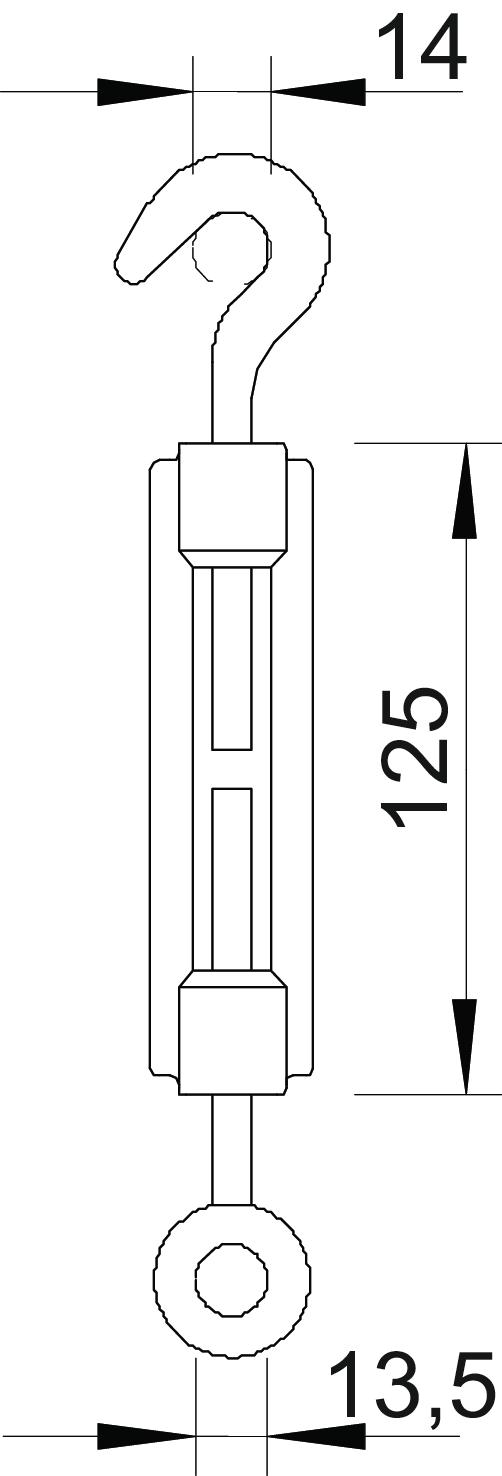

Dimenzionirana risba 945 M10 G / 5300053, 37.75 kB, jpg

945 M10 G / 5300053
