Tension jack G 22 | 19 | 170 | 8,5 | M16

morepic-1

morepic-2

Tension jack G

Št. art. 5300088 | EAN 4012195413714

Št. art. / Tip

Mera A

Mera B

Mera C

Prelomna obremenitev

Navoj

Opis izdelka

Opis izdelka

With hook and eye, to DIN 1480.

Tehnični podatki

Tehnični podatki

Dimenzija	M16
Dolžina vpenjalne matice C	170 mm
Material	Jeklo
Mera A	22 mm
Mera B	19 mm
Mera C	170 mm

Navoj	M16
Notranji premer	22/19 mm
Površina	galvansko cinkano
Prelomna obremenitev	8,5 kN
Razpetina	110 mm

Vsi tipi

Vsi tipi

Tip	Mera A	Mera B	Mera C	Prelomna obremenitev	Navoj	Št. art.	Količina	Min. prodajna enota
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Kos	5 Kos
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Kos	5 Kos
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Kos	5 Kos
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Kos	5 Kos

Prenosi

Podatkovni list 945 M16 G / 5300088 , 0.18MB , pdf

Katalog Fastening materials , 19.78MB , pdf

Izjava o skladnosti 945 M16 G / 5300088 , 0.06MB , pdf

Prenesi

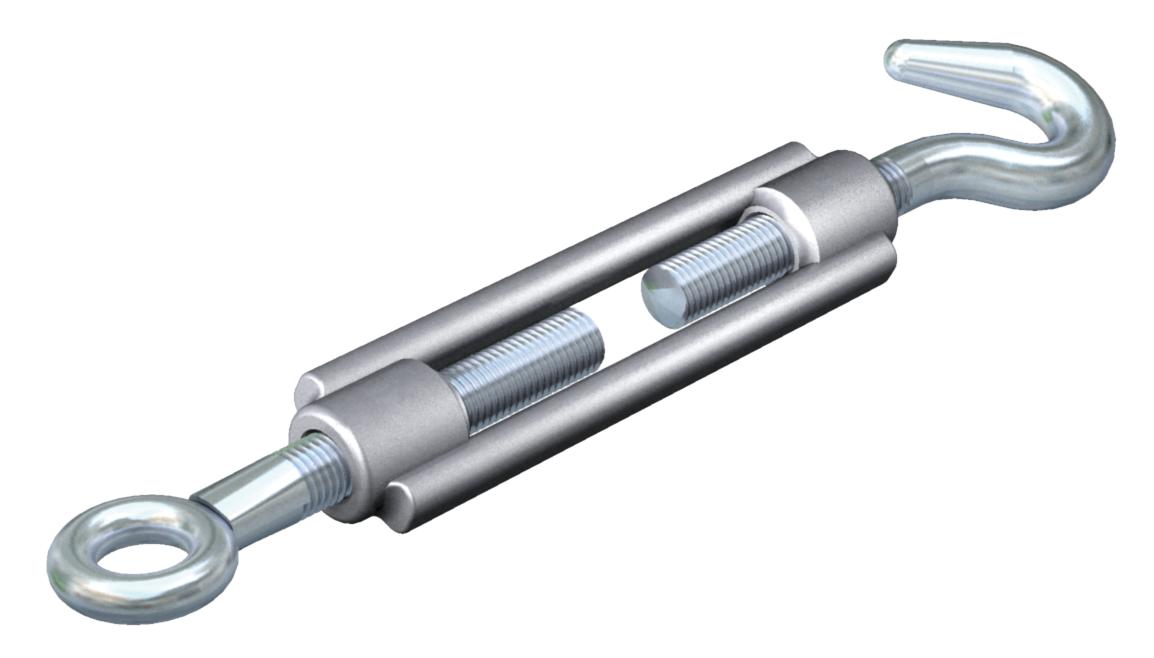

Grafika izdelka 945 M16 G / 5300088, 38.52 kB, jpg

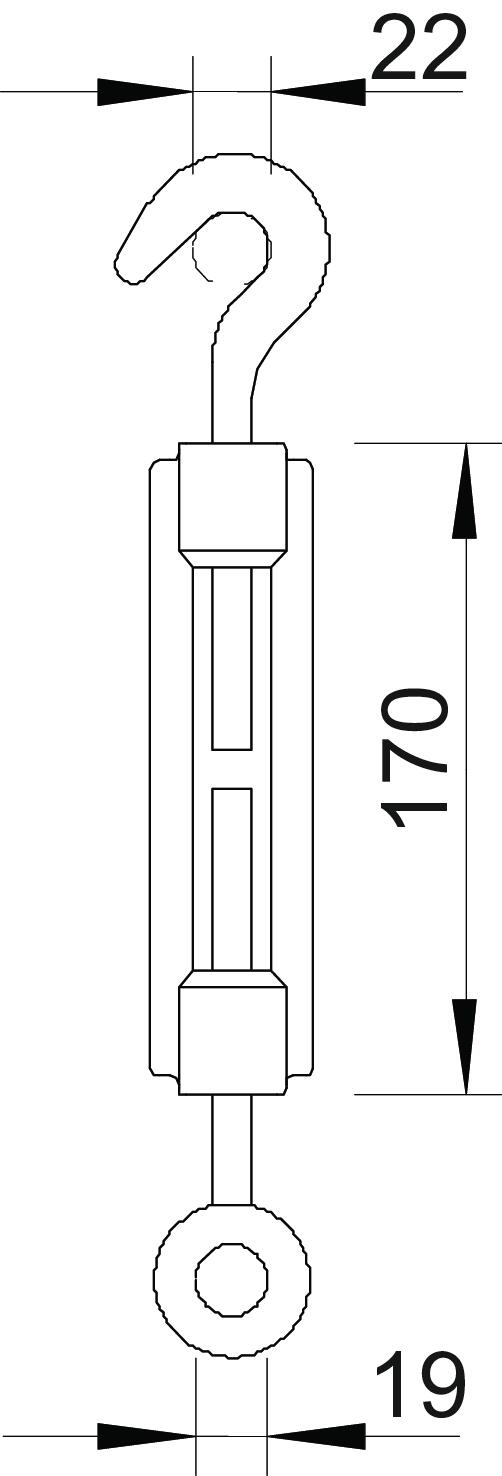

Dimenzionirana risba 945 M16 G / 5300088, 37.19 kB, jpg

945 M16 G / 5300088
