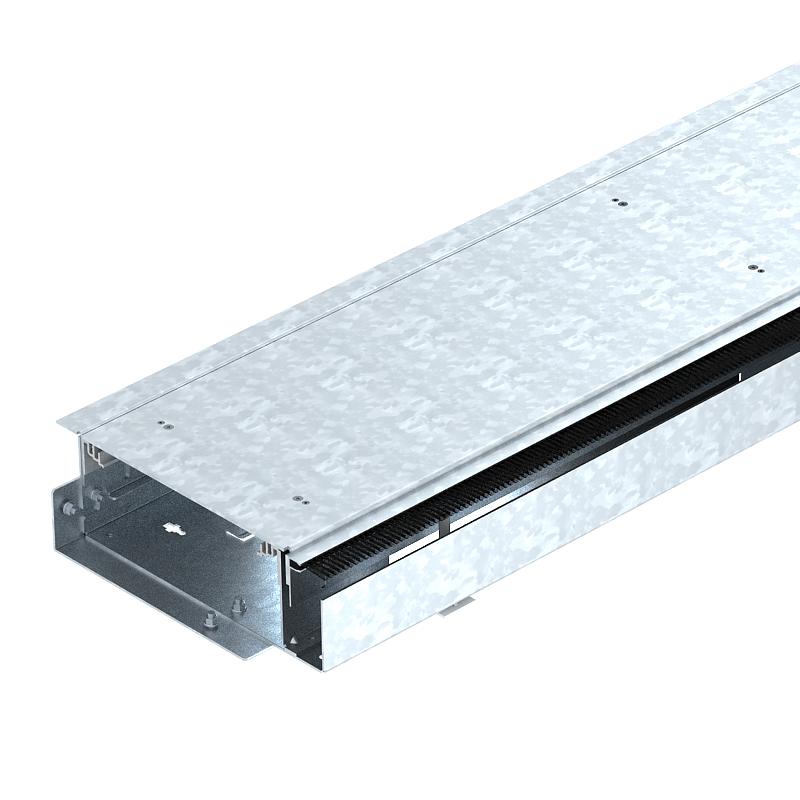

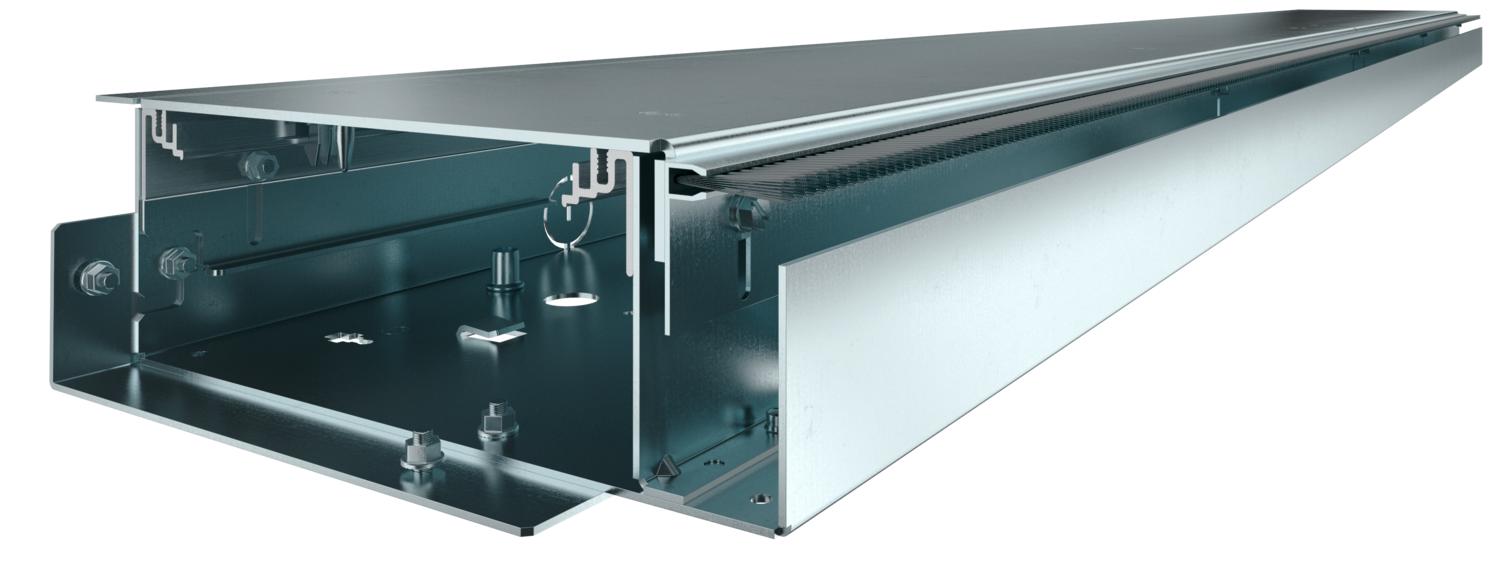

Trunking unit with brush bar

Št. art. 7403816 | EAN 4012195845935

Št. art. / Tip	7403816 / OKB U 25085 BLON

Dolžina	2000 mm

Širina	250 mm

Opis izdelka

Opis izdelka

Ready-to-mount trunking unit for cable routing and device installation, consisting of a trunking base with two covers and a height-adjustable brush bar. The scope of delivery contains two lid butt seals and one connector. For height adjustment, six height adjustment units are required. Load capacity up to a maximum of 5 kN. The trunking unit can be supplemented with an adjustable covering contact profile for screed limitation in areas of door soffits and in front of radiator alcoves.

Tehnični podatki

Tehnični podatki

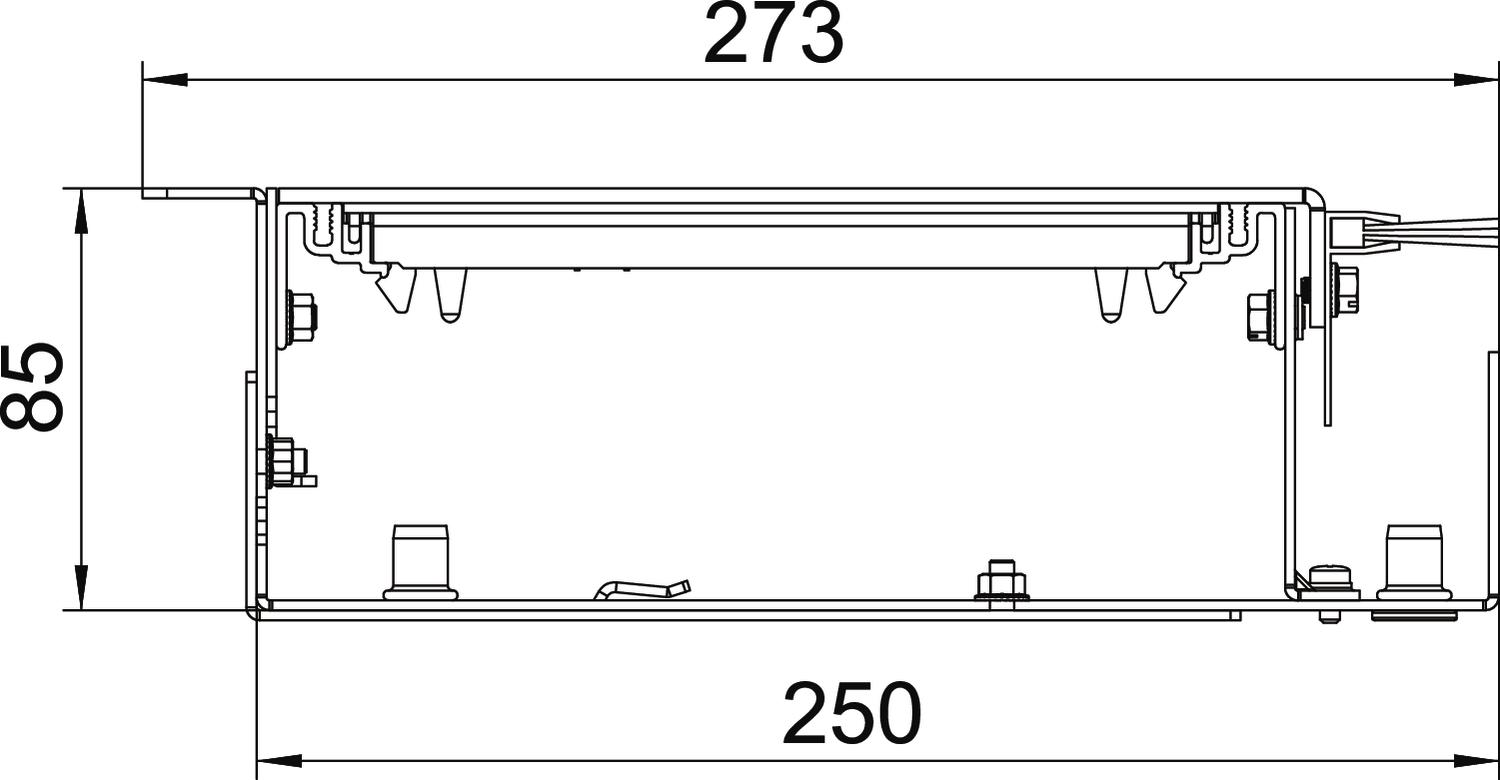

Dimenzija	2000x273x80
Dolžina	2000 mm
Izvedba za visoko obremenitev	da
Korisni presjek	11500 mm²
Ločljivo	da
Material	Jeklo
Mera H	85 mm
Minimalna višina estriha	93
Montažna odprtina	brez
Možnost vgradnje tesnila	ne
Navpična obremenitev, majhna površina	do 3.000 N
Navpična obremenitev, velika površina	do 5.000 N
Nazivna velikost za enote za vgradnjo aparatov	250
Nega tal	suho
Odtis CO₂ (GWP) od zibelke do vrat	62,8683 kg CO₂e / 1 Meter
Pokrov montažne odprtine	ne

Površina	neprekinjeno cinkano v ognju
Presek potega a	4231 mm²
Presek potega b	7306 mm²
Primerno za dilatacijski stik	ne
Pritrditev pokrova z zapahom	da
Pritrditev pregrade	vtakniti
S pregrado	ne
S priključno odprtino	ne
Širina	250 mm
Snemljiv pokrov	da
Število potegov	2 St.
Talna pločevina	da
Vgradna odprtina za nadtalno dozo	ne
Višina	93 mm
Z izbočino	da
Z izenačitvijo potenciala	ne

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Št. art.	Količina	Min. prodajna enota
OKB U 25085 BLON	2000 mm	250 mm	7403816	m	2 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota

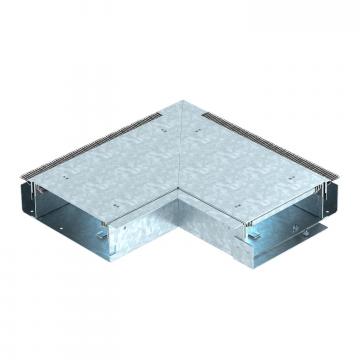

Internal corner, without height adjustment unit	OKB IE 25085 ON	7403826	Kos	1 Kos

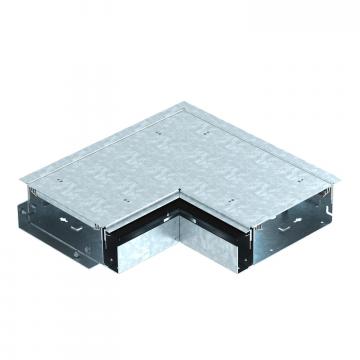

External corner, without height adjustment unit	OKB AE 25085 ON	7403831	Kos	1 Kos

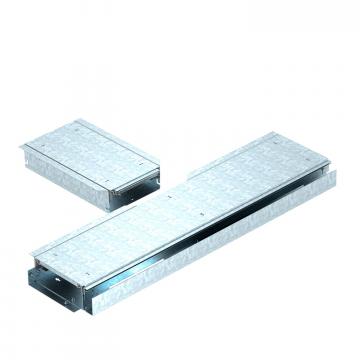

T piece, without height adjustment units	OKB TS 25085 ON	7403836	Kos	1 Kos
Separating retainer OKB	OKB TW 85240	7403841	Kos	5 Kos

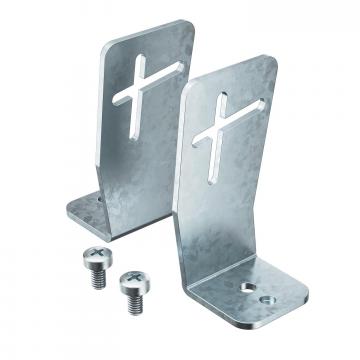

Device support	OKB IT	7403850	Kos	1 Kos

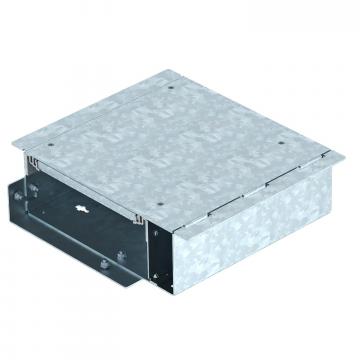

Wall penetration	OKB WD 25085	7403890	Kos	1 Kos

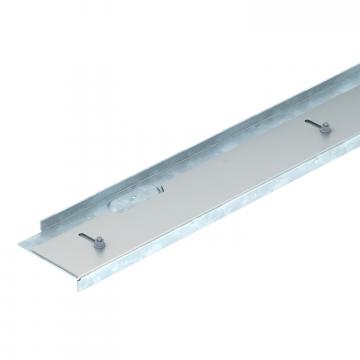

Profile for screed limitation	OKB EP 1000	7403895	Kos	1 Kos

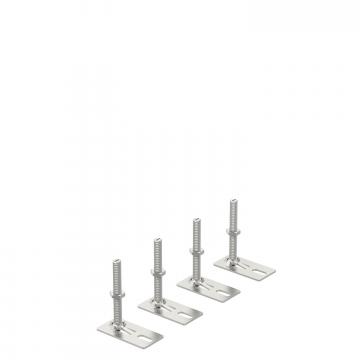

Height adjustment unit RKNEV2	RK NEV2 70	7405814	Embalažna enota	1 Embalažna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm	UT4 45 4	7408727	Kos	1 Kos
Sponka za zaščitni vodnik	8AWR	6288704	Kos	10 Kos
