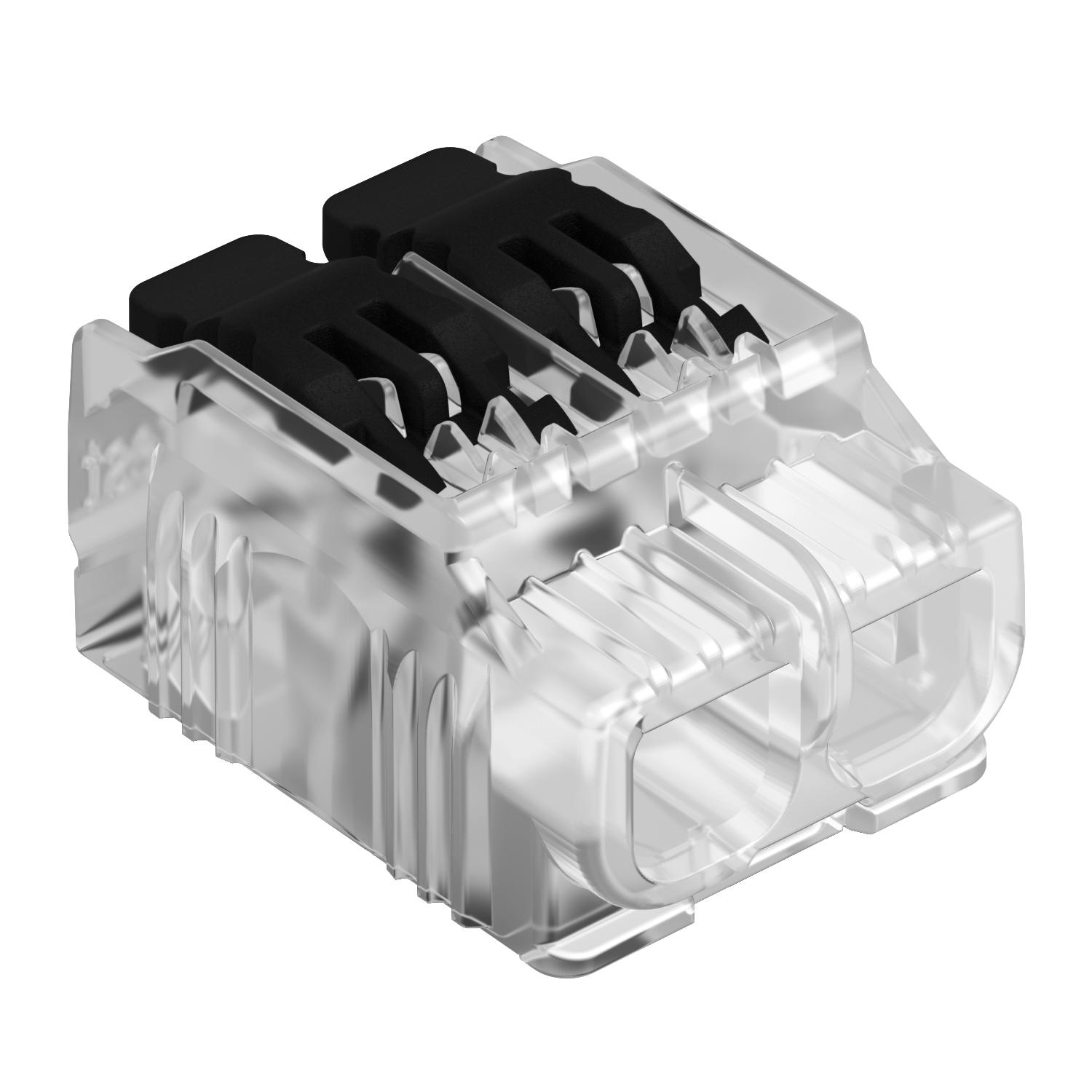

Universal plug-in terminal, 2-pole
Št. art. 2054422 | EAN 4012197286743
- Opis izdelka
-
Opis izdelka
Tested according to EN 60998.
Screwless terminal to connect electrical conductors. The type of conductor can either be flexible, multi-wire or rigid.
If rigid conductors are used, an opening of the release lever is not necessary. The conductor can be plugged into the terminal directly.
To extract the conductors, simply open the release lever. The strand can then be easily pulled-out.
Nominal cross-section:
2 x 0.2 - 4 mm² multi-wire cables / single-wire conductors
Rated voltage 450 V.
Rated current 32 A.
Stripping length: 11 - 12 mm
Inspection opening: Phase tester and testing pin (max. Ø 2 mm), very easily accessible on the top side of the terminal
Max. approved ambient temperature according to EN 60998: 85 °C.
-
- Tehnični podatki
-
Tehnični podatki

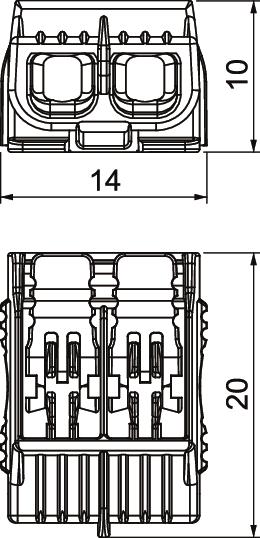

Barva prozorna Dimenzija 19,6x14,2x10,5 Dolžina 19,6 mm Izolacijski material Termoplast Maks. nazivni presek 4 mm² Maks. priključljiv premer enožilnega voda 4 mm² Maks. priključljiv presek večžilnega voda 4 mm² Maks. temperaturno območje uporabe 85 °C Min. nazivni presek 0,2 mm² Min. priključljiv premer enožilnega voda 0,2 mm² Min. priključljiv premer večžilnega voda 0,2 mm² Min. temperaturno območje uporabe -5 °C Nazivna napetost 450 V Nazivni tok 32 A ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 850 °C Presek 2 x 0.2 - 4 mm² multi-wire cables / single-wire conductors mm² Primerno za fleksibilne vodnike da Primerno za masivne vodnike da Primerno za večžilne vodnike da S sprožilnimi vzvodi da Širina 14,2 mm Število polov 1 Število priključnih mest 2 Višina 10,45 mm - Vsi tipi
- Prenosi
-
Navodila za montažo Navodila za montažo univerzalne sponke z vzvodom , 0.46MB , pdf
