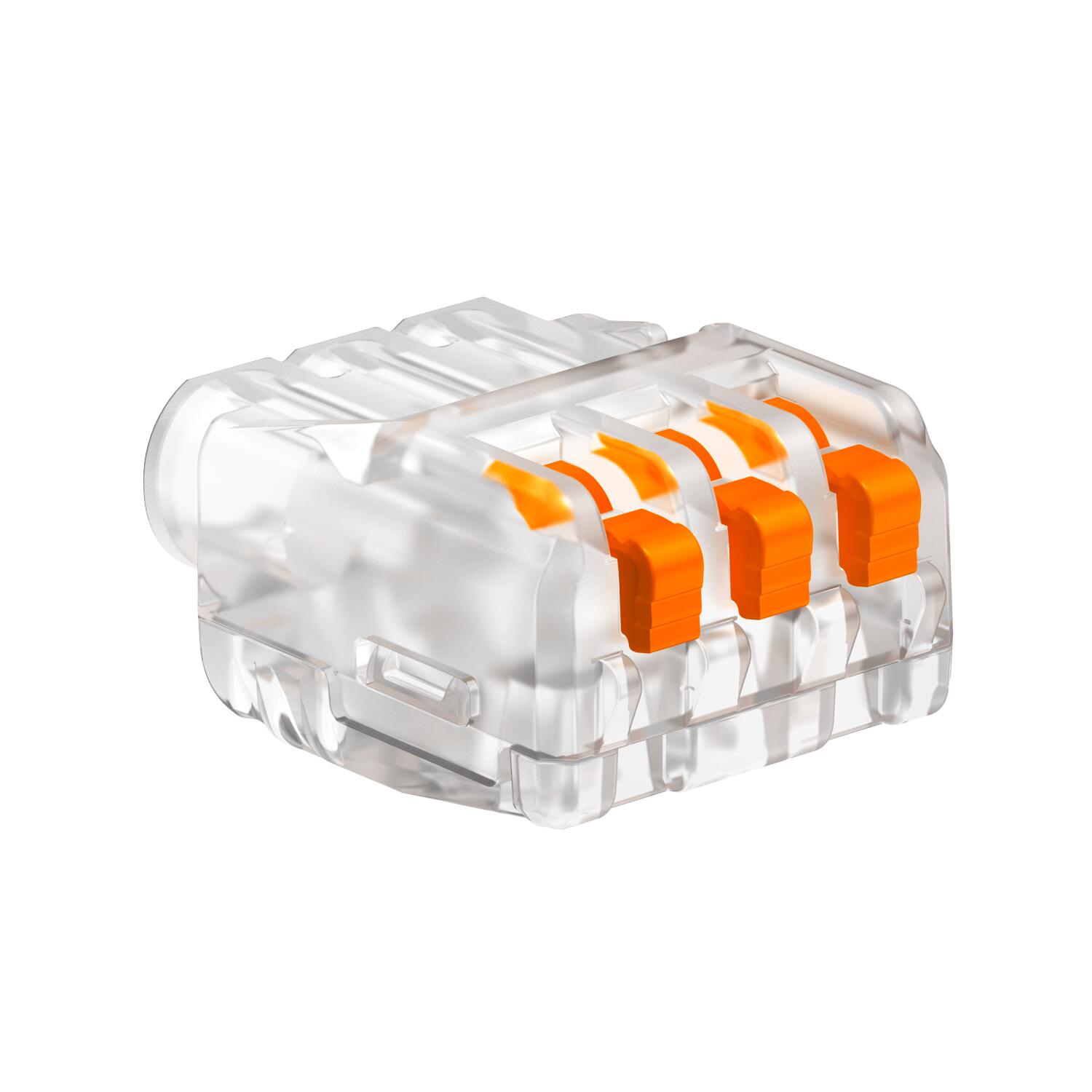

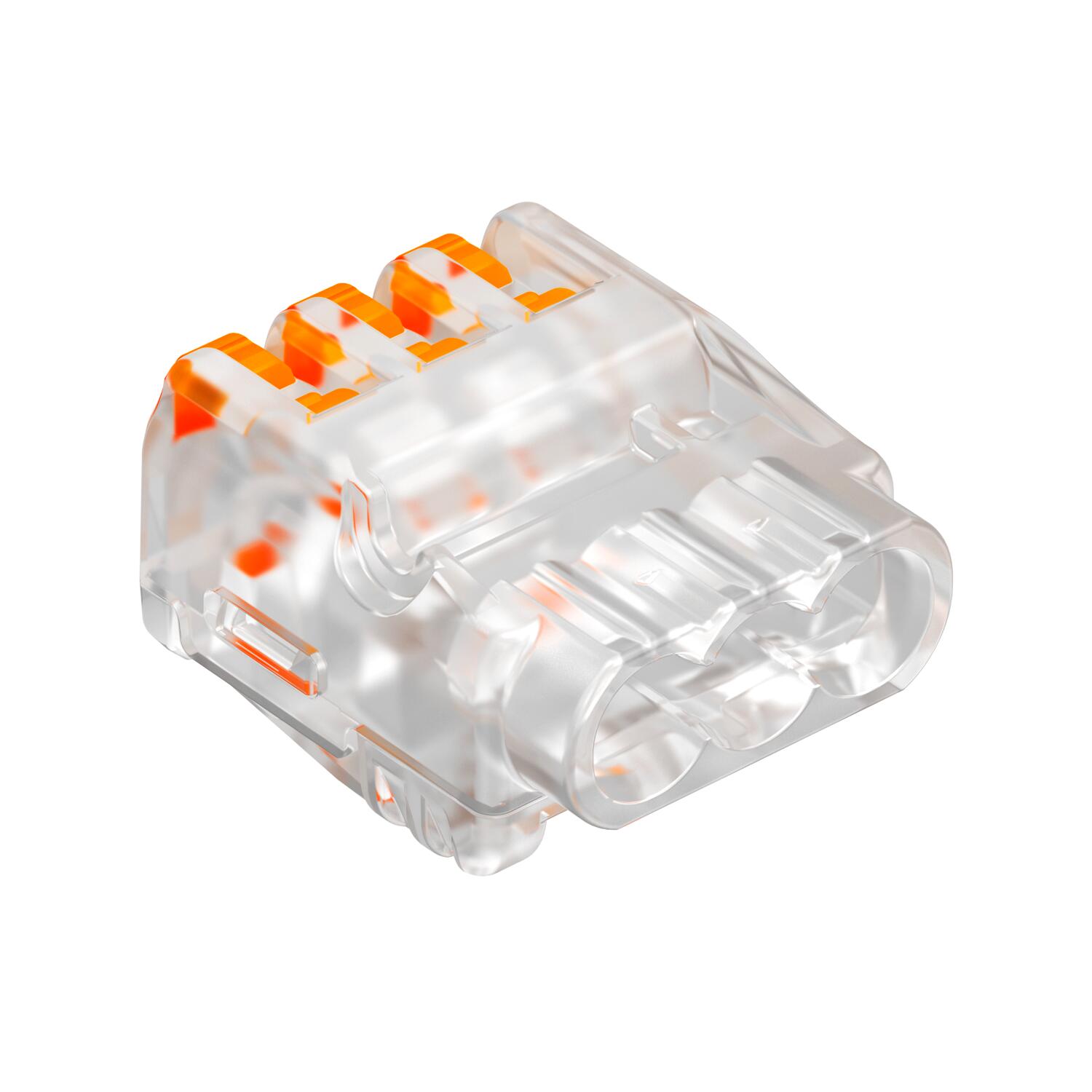

Universal plug-in terminal, 3-pole

Št. art. 2054454 | EAN 4012196334650

2054454 / 61 325 FL
3
0,2 mm²
2,5 mm²
450 V
prozorna
Opis izdelka

Opis izdelka

Testirana po standardu EN 60998.
Brezvijačna sponka za spajanje električnih vodov. Vodnik je lahko po izbiri fleksibilen, večžičen ali tog.
Pri uporabi togih vodnikov ni treba odpirati sprostilnega vzvoda. Vodnik je mogoče vtakniti neposredno v sponko.
Če želite vodnik izvleči, preprosto odprite sprostilni vzvod. Žico lahko zatem brez težav izvlečete.
Nazivni presek:
3 x 0,2–2,5 mm² večžični/enožični vodniki
Nazivna napetost 450 V
Nazivni tok 24 A
Dolžina snetja izolacije: 9 mm (+1 mm)
Odprtina za preizkušanje: kazalnik napetosti in testna konica (maks. Ø 2 mm), zelo dobra dostopnost na zgornji strani sponke
Maks. dovoljena temperatura okolice po standardu EN 60998: 85 °C.

  • ENEC Austria
  • Underwriters Laboratories Inc., USA
  • Halogen-free; without chlorine, fluorine and bromine
  • Flame resistant 850 °C
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Barva prozorna
Dimenzija 0,2-2,5mm²

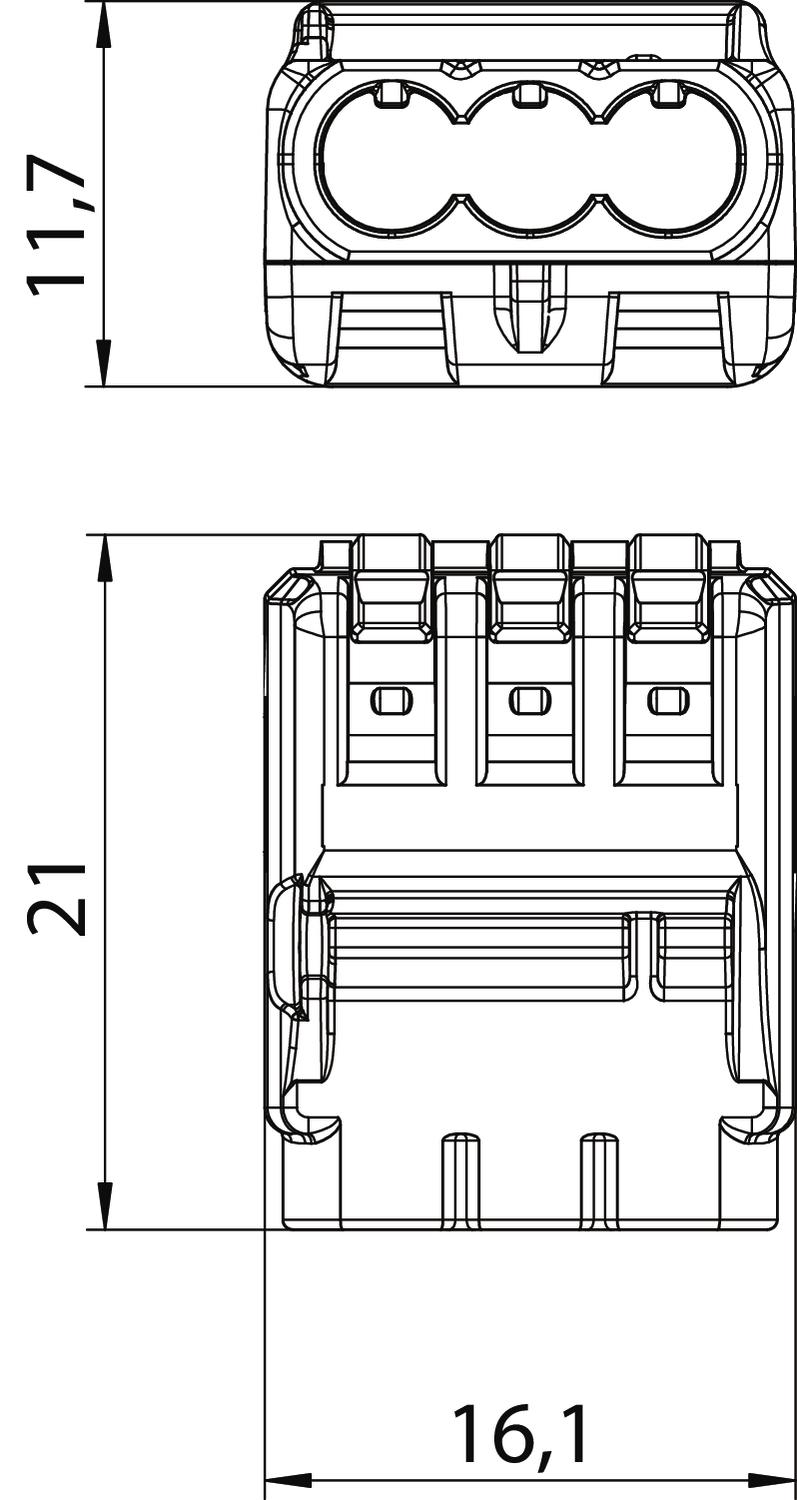

Dolžina 16,1 mm
Izolacijski material Termoplast
Maks. nazivni presek 2,5 mm²
Maks. priključljiv premer enožilnega voda 2,5 mm²
Maks. priključljiv presek večžilnega voda 2,5 mm²
Maks. temperaturno območje uporabe 85 °C
Material Polikarbonat
Min. nazivni presek 0,2 mm²
Min. priključljiv premer enožilnega voda 0,2 mm²
Min. priključljiv premer večžilnega voda 0,2 mm²
Min. temperaturno območje uporabe -5 °C
Nazivna napetost 450 V
Nazivni tok 24 A
ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 850 °C
Presek 3 x 0,2–2,5 mm² večžični/enožični vodniki mm²
Primerno za fleksibilne vodnike da
Primerno za masivne vodnike da
Primerno za večžilne vodnike da
S sprožilnimi vzvodi da
Širina 21 mm
Število polov 1
Število priključnih mest 3
Višina 11,7 mm
Vsi tipi

Vsi tipi

Tip Število priključnih mest Min. nazivni presek Maks. nazivni presek Nazivna napetost Barva Št. art. Količina Min. prodajna enota
61 325 FL 3 0,2 mm² 2,5 mm² 450 V prozorna 2054454

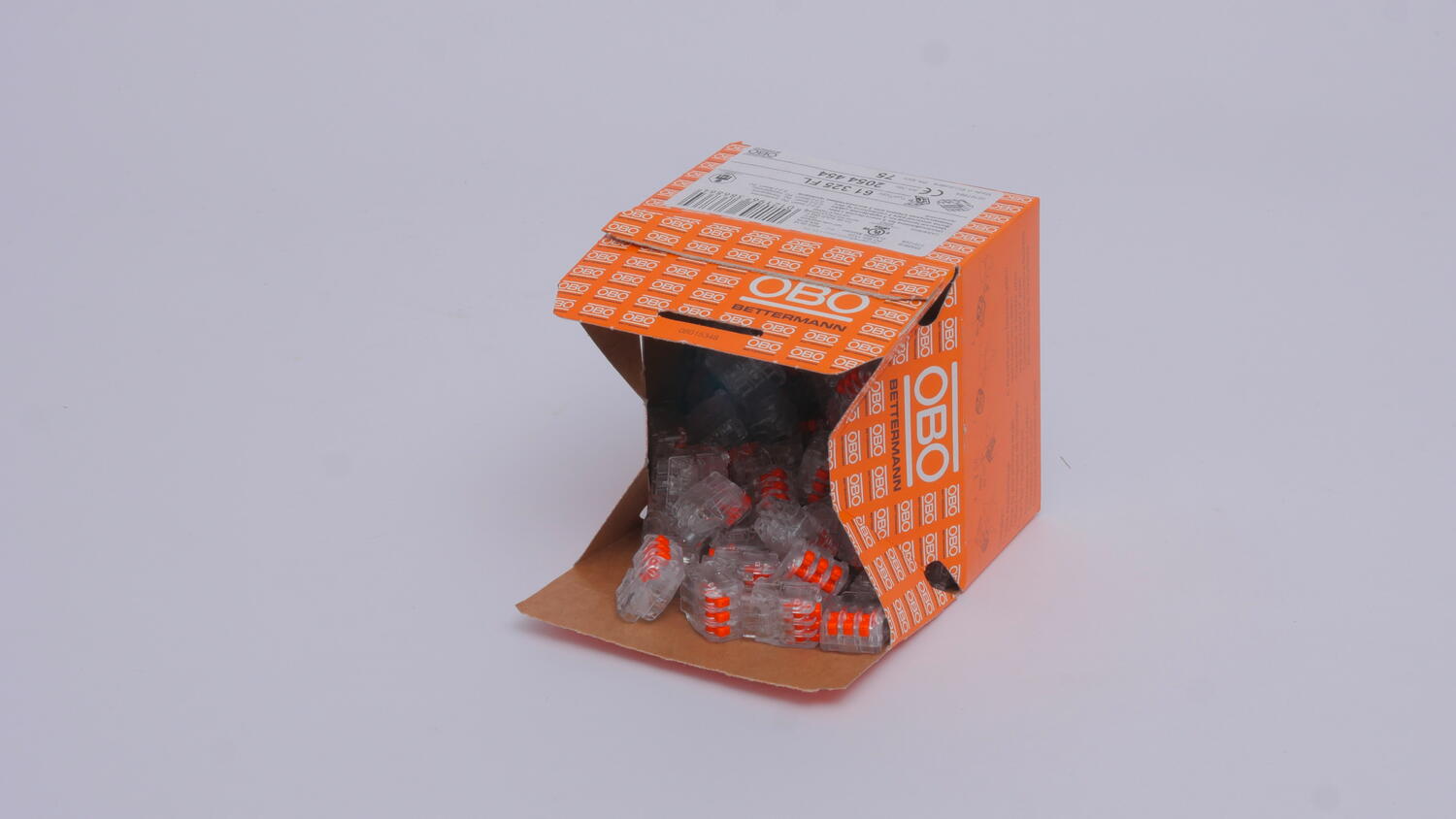

75 Kos
