UP, podometne doze za elektroniko 46, kotne, s stranskim prostorom za vpenjanje 50 | 61 | 20/25 mm | 16

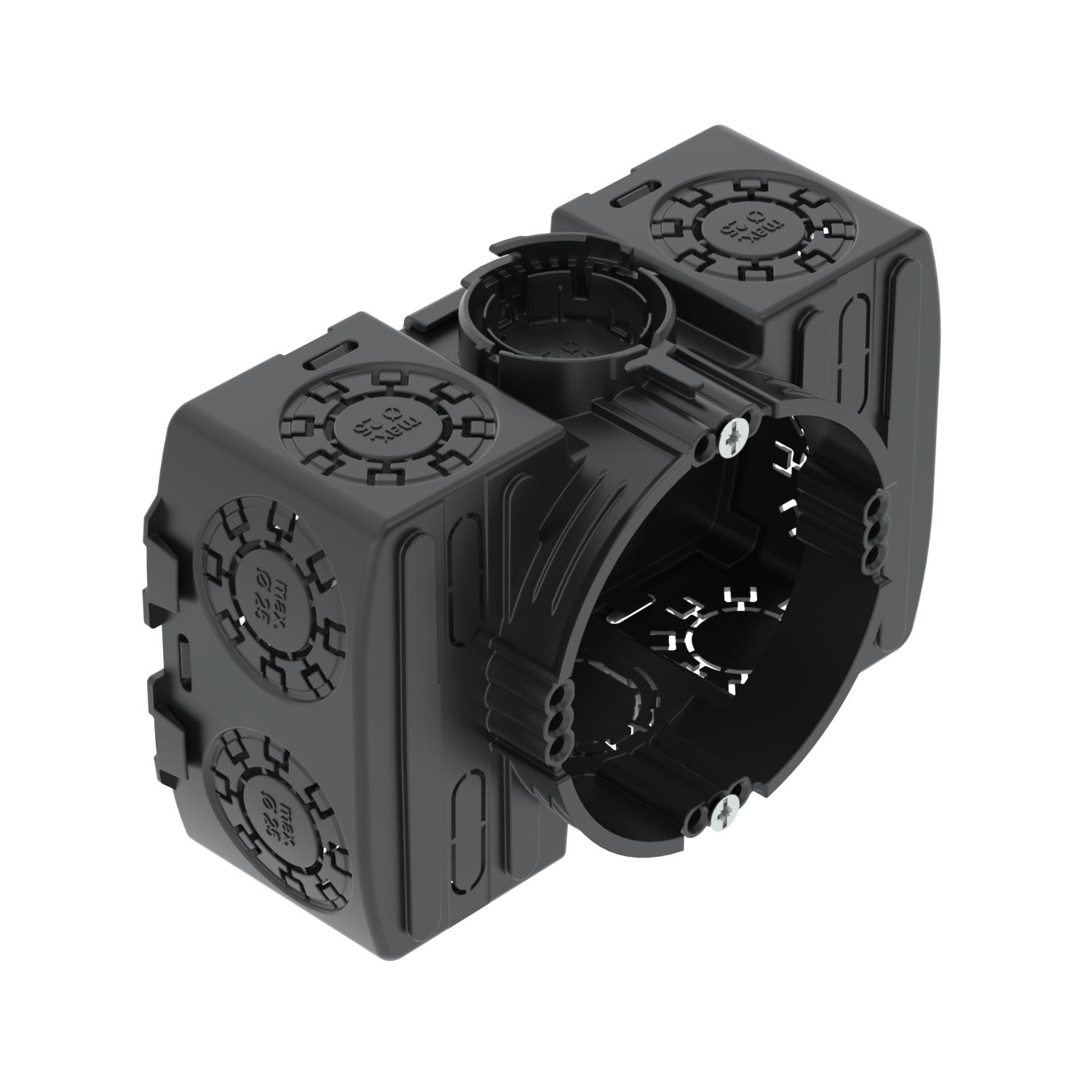

UP, podometne doze za elektroniko 46, kotne, s stranskim prostorom za vpenjanje

Št. art. 2003725 | EAN 4012196863815

Št. art. / Tip	2003725 / UE 46

Višina	50 mm

Premer	61 mm

Za premer cevi	20/25 mm

Število uvodnic	16

Opis izdelka

Opis izdelka

Podometna doza za elektroniko s stranskim prostorom za vpenjanje, kotne oblike, za uporabo pri zidanju z vgradno globino najmanj 50 mm.
• Povezovalni podporniki z bajonetnim zapiralom in možnostjo obojestranskega priključka
• 10 kombiniranih cevnih uvodnic s Ø 20 in 25 mm
• 2 uvodnici s Ø do 20 mm v tleh
• 4 uvodnice za ploščati prevodnik/trižilni instalacijski vodnik
• 4 x 3 vijačne kupole
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.

Tehnični podatki

Tehnični podatki

Barva	globoko črna
Brez halogenov	da
Cevne uvodnice s Ø 20 mm	2

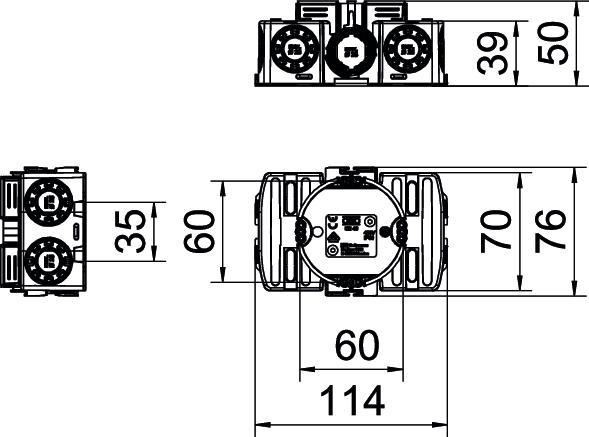

Dimenzija	Ø60xH50x114
Dolžina	114 mm
Kombinirane uvodnice Ø 20/25 mm	10
Maks. nazivni presek	2,5 mm²
Material	polipropilen
Merilna napetost	400 V
Min. nazivni presek	1,5 mm²
Oblika	pravokotno
ognjeodporen	po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 650 °C
Pokrov	brez
Premer	61 mm
Pritrditev naprav	Vijaki

Pritrditev pokrova	Vijaki
Razmak med vijaki enote	60 mm
S spono za žebelj	ne
Širina	76 mm
Število uvodnic	16
Udarna trdnost	da
Uvodnica od zadaj	da
Višina	50 mm
Vrsta skoznjika v ohišju	Odlomna odprtina
Vrsta uvodnice	Kabli NYM, podatkovni kabli in valovite cevi
Vrsta zaščite	IP30
Z vijaki	da
Za premer cevi	20/25 mm
Zrakotesen	ne

Vsi tipi

Vsi tipi

Tip	Višina	Premer	Za premer cevi	Število uvodnic	Št. art.	Količina	Min. prodajna enota
UE 46	50 mm	61 mm	20/25 mm	16	2003725	Kos	10 Kos

Pribor

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota

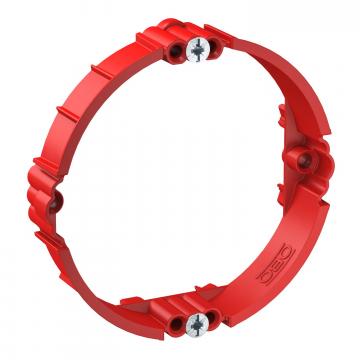

Ometni izenačevalni obroček 12 mm, priključna doza	ZU 12-PR	2003742	Kos	25 Kos

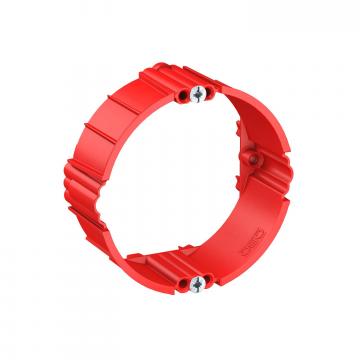

Ometni izenačevalni obroček 24 mm, priključna doza	ZU 24-PR	2003744	Kos	25 Kos

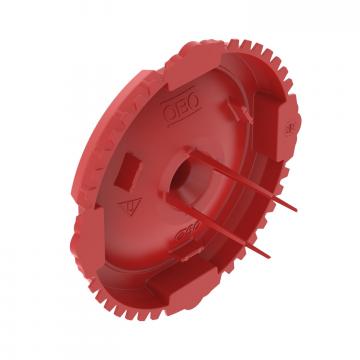

Podometne doze s signalnim pokrovom, enostavne	ZU 60-SD	2003760	Kos	50 Kos
