UZD350-4 R junction and branch box 80 | 160 | | | univerzalno | kvadratno | 350 |

UZD350-4 R junction and branch box

Št. art. 7410025 | EAN 4012197375386

Št. art. / Tip

Min. višina estriha	80 mm

Maks. višina estriha	160 mm

Min. višina kanala

Maks. višina kanala

Izvedba pokrova	univerzalno

Vgradna odprtina za vgradno enoto	kvadratno

Nazivna velikost

Opis izdelka

Opis izdelka

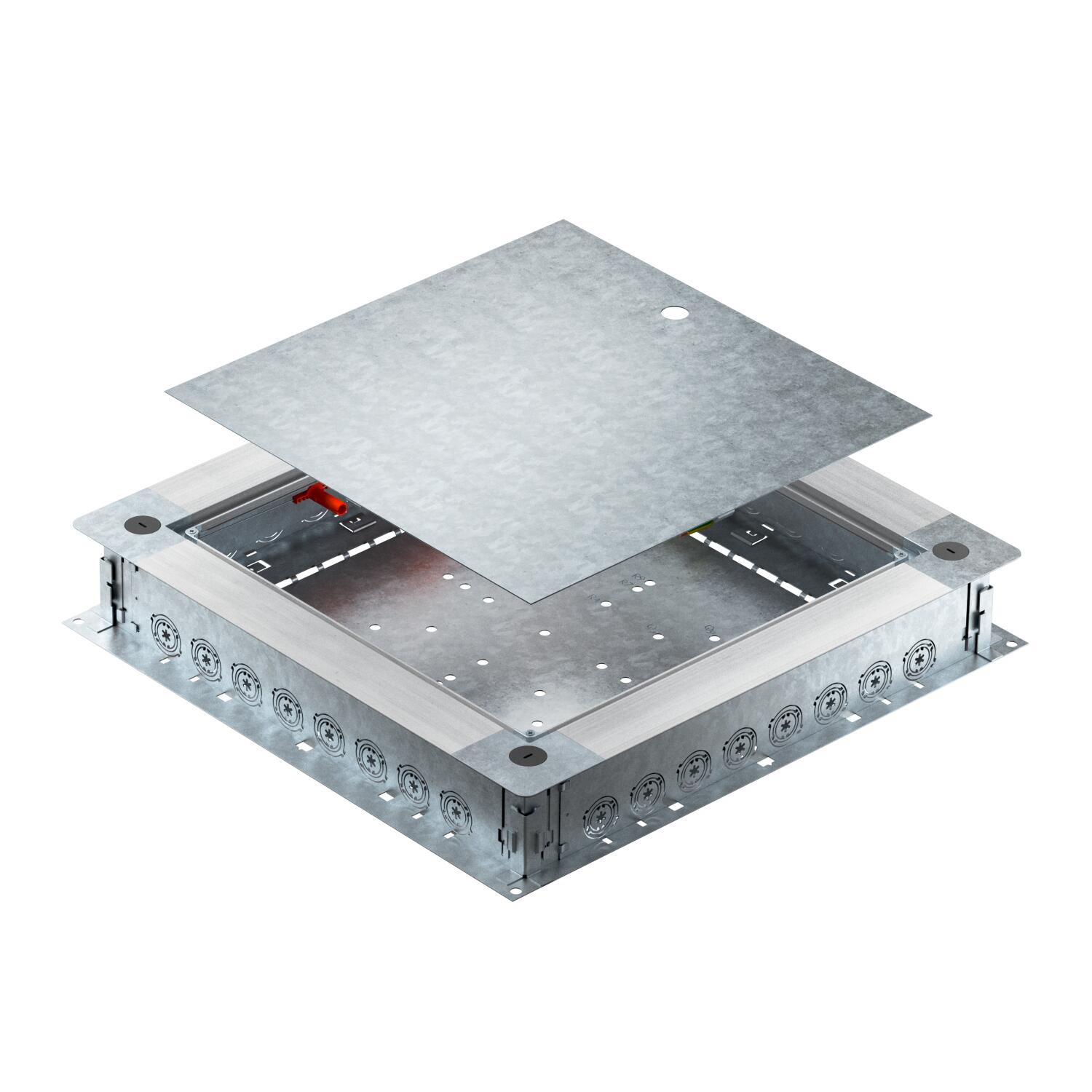

Junction and branch box UZD350/4 R with side walls made from sheet steel. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With an acoustic decoupling option after screed laying, and with system accessories, it can be used for heavy-duty applications. Insertion of cables through the pipe entries. Pipe entries per side each suitable for 8 installation pipes of diameters M20, M25 and M32.

Tehnični podatki

Tehnični podatki

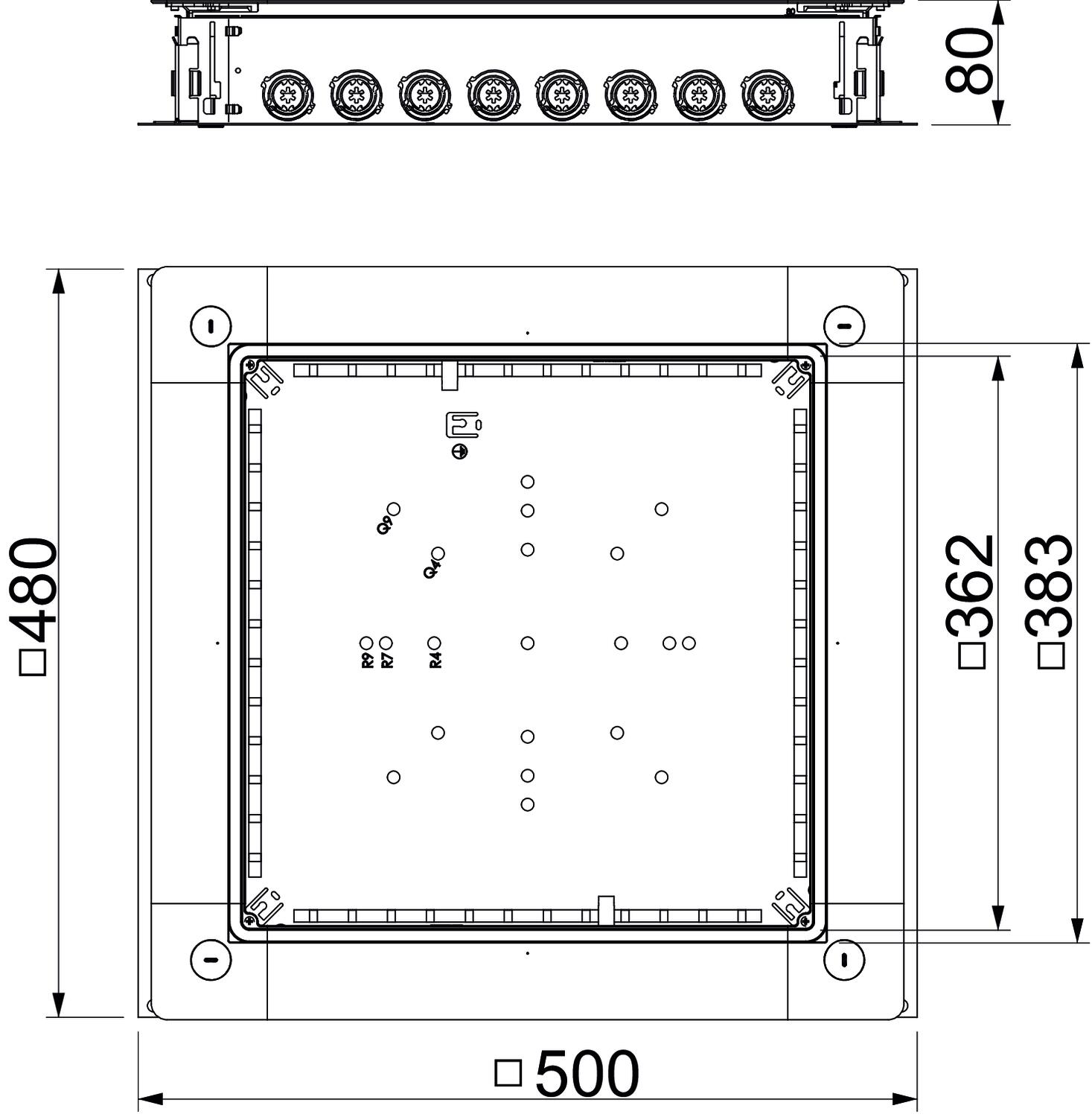

Dimenzija	500x480x80
Izvedba pokrova	univerzalno
Ločljivo	da
Maks. območje niveliranja	160 mm
Maks. višina estriha	160 mm
Material	Jeklo
Mera a	362 mm
Mera A	480 mm
Mera b	383 mm
Mera B	500 mm
Min. območje niveliranja	80 mm
Min. višina estriha	80 mm
Minimalna višina estriha	80

Možnost vgradnje tesnila	da
Nazivna velikost	350 mm
Površina	neprekinjeno cinkano v ognju
Primerno za talni kanal	ne
Primerno za talni kanal, prekrit z estrihom	ne
Primerno za zaprti talni kanal v višini estriha	ne
Število vgradnih naprav	1
Talna pločevina	da
Vgradna odprtina za nadtalno dozo	ne
Vgradna odprtina za vgradno enoto	kvadratno
Vrsta zaščite (IP) v uporabljenem stanju	IP20
za priključek cevi	da

Vsi tipi

Vsi tipi

Tip	Min. višina estriha	Maks. višina estriha	Min. višina kanala	Maks. višina kanala	Izvedba pokrova	Vgradna odprtina za vgradno enoto	Nazivna velikost	Št. art.	Količina	Min. prodajna enota
UZD250-4	80 mm	160 mm	28 mm	58 mm	univerzalno	kvadratno	250 mm	7410022	Kos	1 Kos
UZD350-4	80 mm	160 mm	28 mm	58 mm	univerzalno	kvadratno	350 mm	7410023	Kos	1 Kos
UZD350-4 R	80 mm	160 mm	-	-	univerzalno	kvadratno	350 mm	7410025	Kos	1 Kos
UZD250-4 R	80 mm	160 mm	-	-	univerzalno	kvadratno	250 mm	7410026	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota

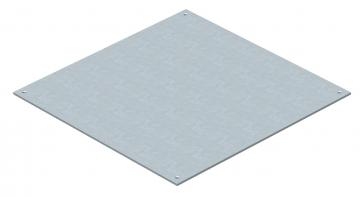

Slepi pokrov za UZD350-3	DU 350-2	7400577	Kos	1 Kos

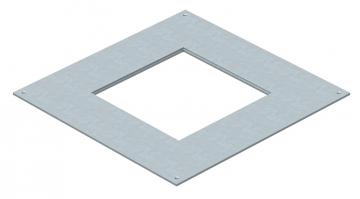

Montažni pokrov 350, nazivna velikost 4	DUG 350-3 4	7400505	Kos	1 Kos

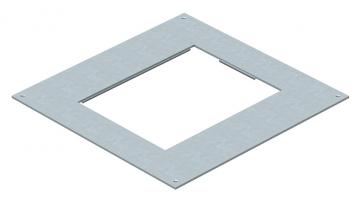

Montažni pokrov 350, nazivna velikost 6	DUG 350-3 6	7400509	Kos	1 Kos

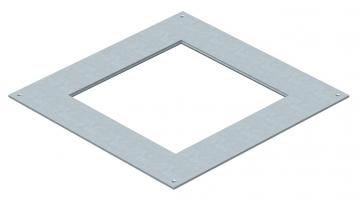

Montažni pokrov 350, nazivna velikost 9	DUG 350-3 9	7400513	Kos	1 Kos

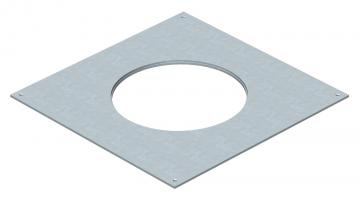

Montažni pokrov 350, nazivna velikost R4	DUG 350-3 R4	7400517	Kos	1 Kos

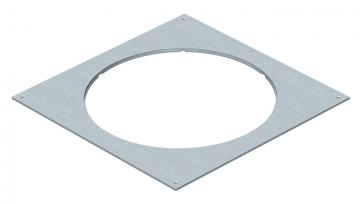

Montažni pokrov 350, nazivna velikost R7	DUG 350-3 R7	7400533	Kos	1 Kos

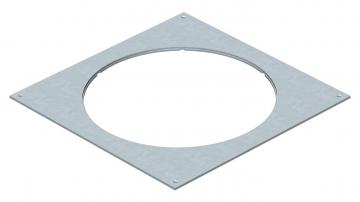

Montažni pokrov 350, nazivna velikost R9	DUG 350-3 R9	7400549	Kos	1 Kos

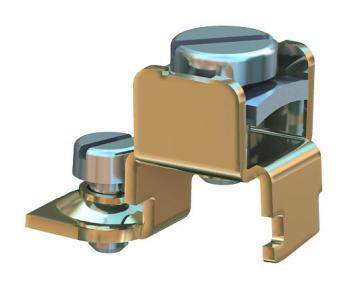

Sponka za zaščitni vodnik	8AWR	6288704	Kos	10 Kos

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Height-compensation kit ASH 350-4 240	ASH 350-4 240	7410138	Embalažna enota	1 Embalažna enota
Height-compensation kit ASH 350-4 320	ASH 350-4 320	7410140	Embalažna enota	1 Embalažna enota
