Variable bi-metal quick connector Rd 8-10

Variable bi-metal quick connector

Št. art. 5311535 | EAN 4012195417859

Št. art. / Tip	5311535 / 249 8-10 ZV

Prileg	Rd 8-10 mm

Opis izdelka

Opis izdelka

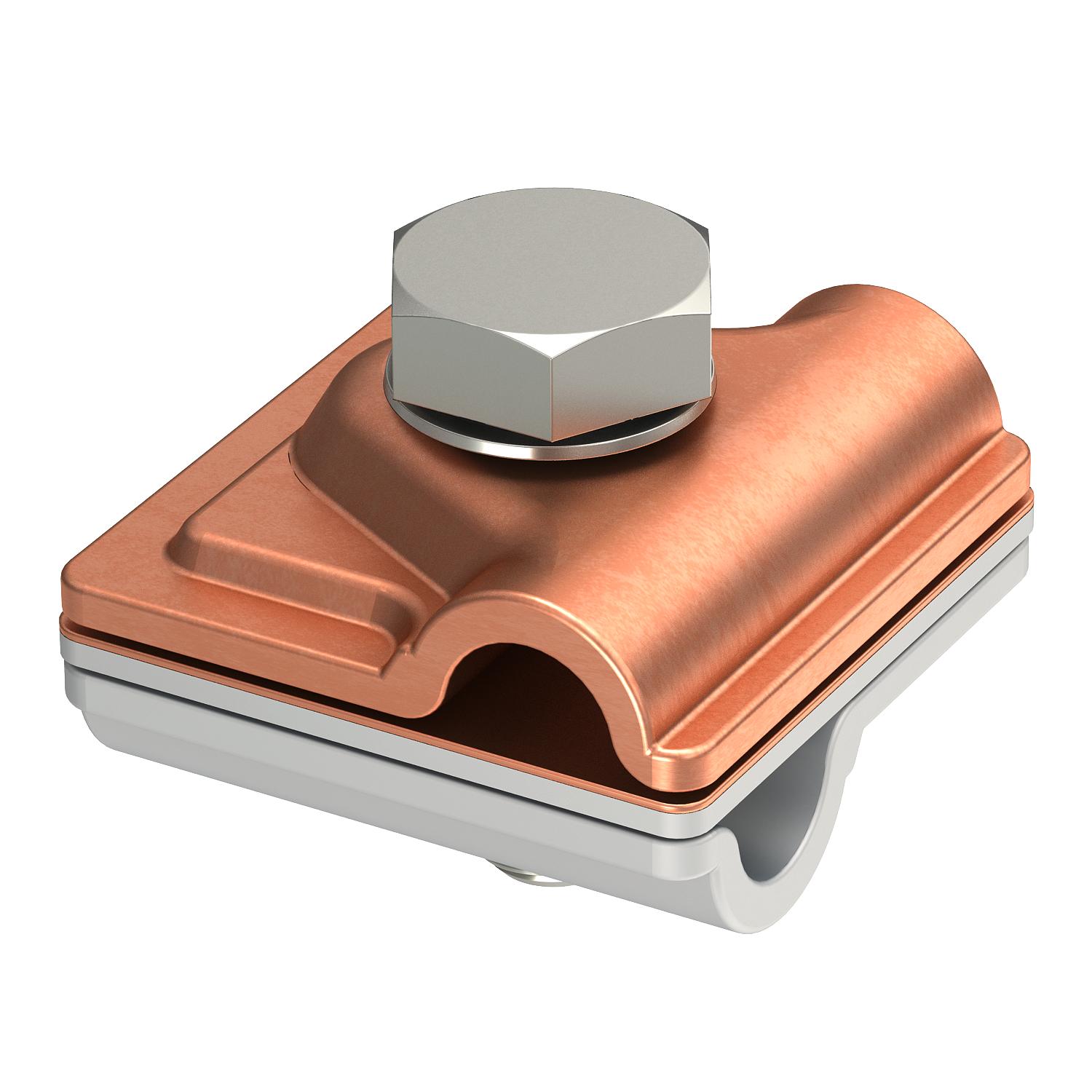

• vmesna ploščica iz aluminija/bakra, pokrov/osnova iz bakra in aluminija

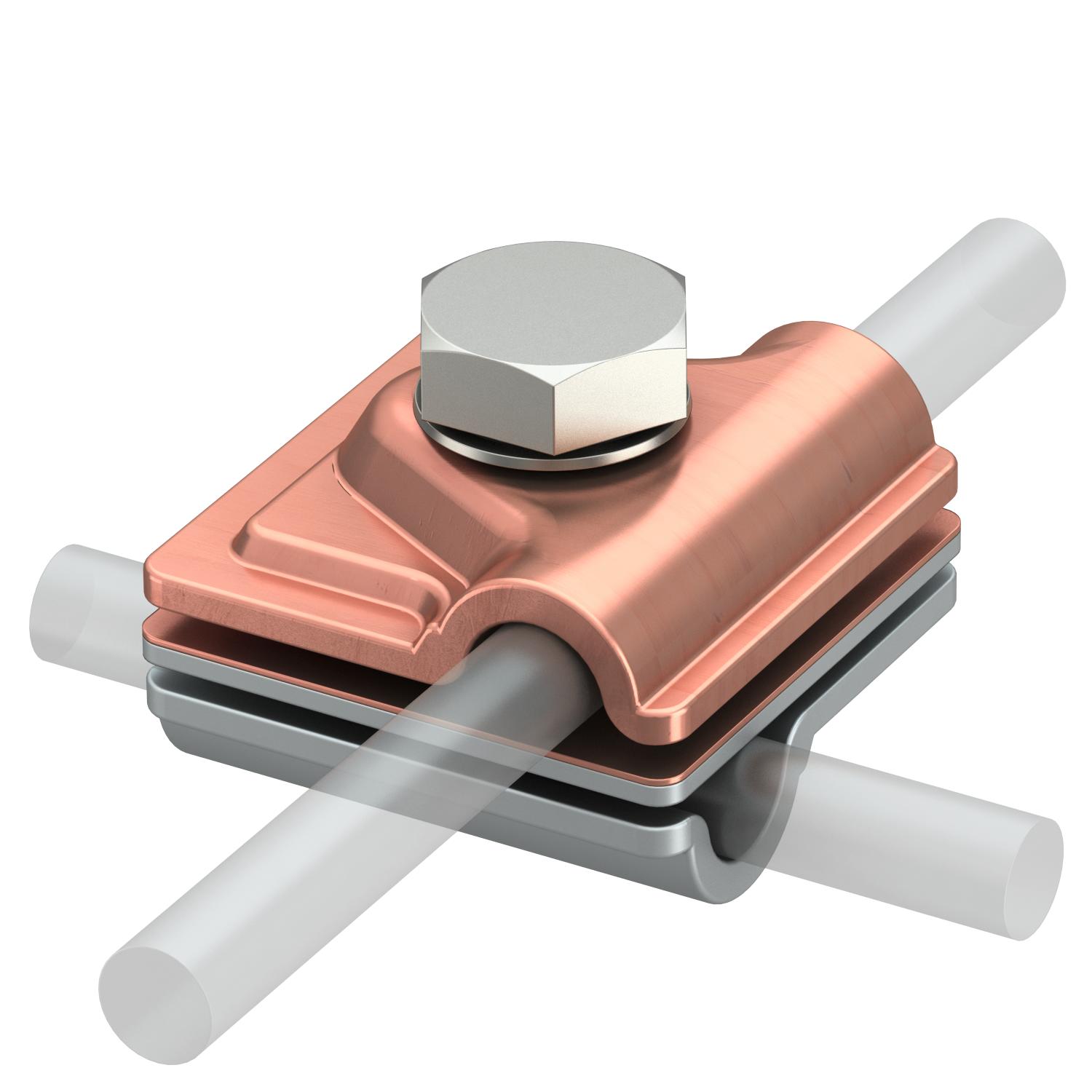

• za T-spoje, križne in vzporedne spoje
• hitra montaža z vijakom M10 x 30 iz nerjavečega jekla
• z vzmetno podložko po standardu DIN 137
• ustreza zahtevam standarda VDE 0185-305 (IEC 62305)

Tehnični podatki

Tehnični podatki

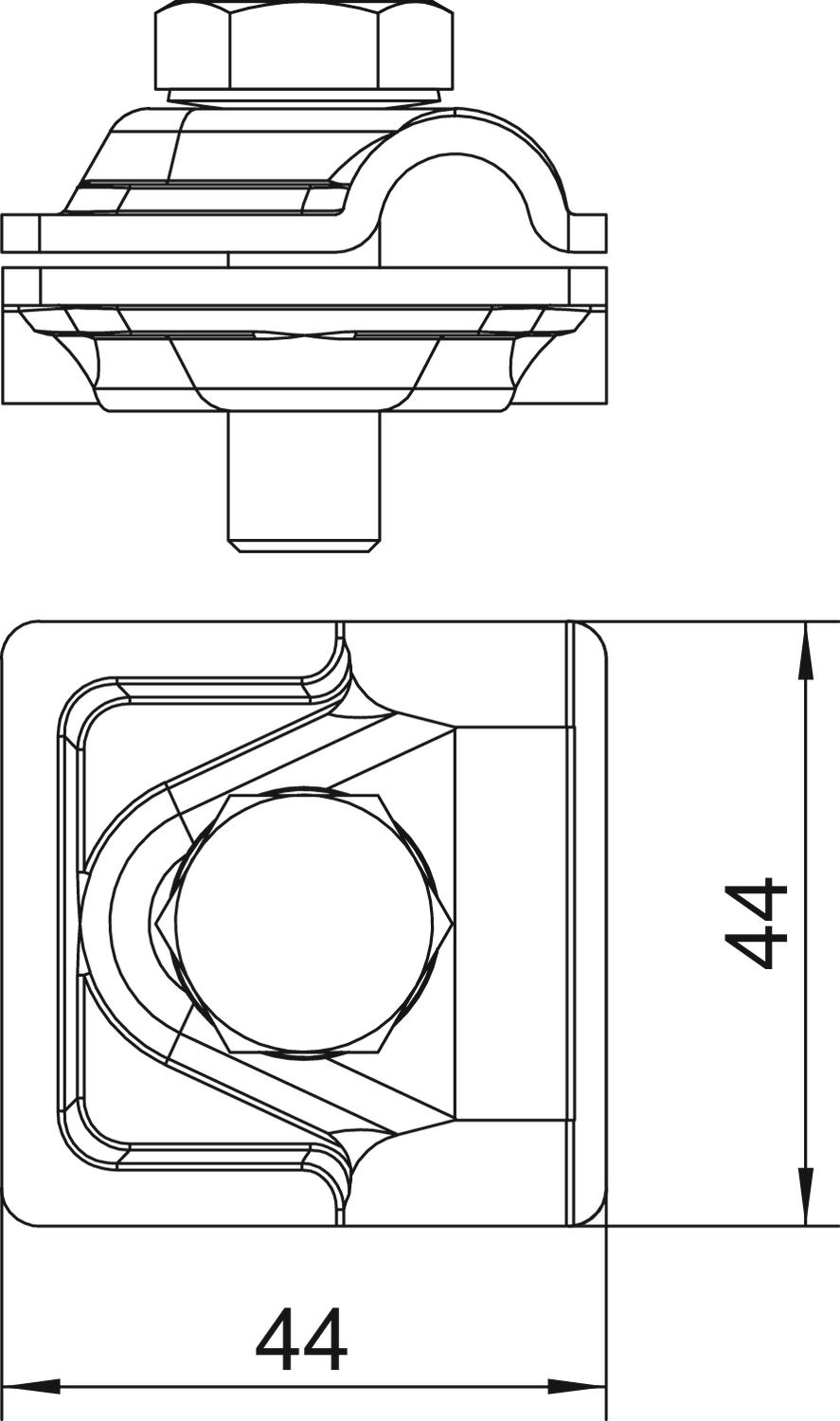

Dimenzija	44x44mm
Maks. premer okroglega vodnika, vodnik 1	10 mm
Maks. premer okroglega vodnika, vodnik 2	10 mm
Material	Baker
Material spodnji del	Cu
Material zgornji del	Al
Mera A	44 mm
Min. premer okroglega vodnika, vodnik 1	8 mm

Min. premer okroglega vodnika, vodnik 2	8 mm
Prileg	Rd 8-10 mm
Primerno za povezavo	Okrogli prevodnik Rd 8–10/Rd 8–10
Sposobnost prenašanja toka strele	H/100 kA
Vmesna plošča	da
Vrsta povezovalnika	Večnamenska povezovalna sponka
Vrsta pritrdilnega vijaka	Šestrobi vijak
