Opomba: ta izdelek je ukinjen.
Izdelek ki ga nadomešča najdete tukaj: 7400665 / Vertikalno koleno, z 3 komorama, višina kanala 48 mm

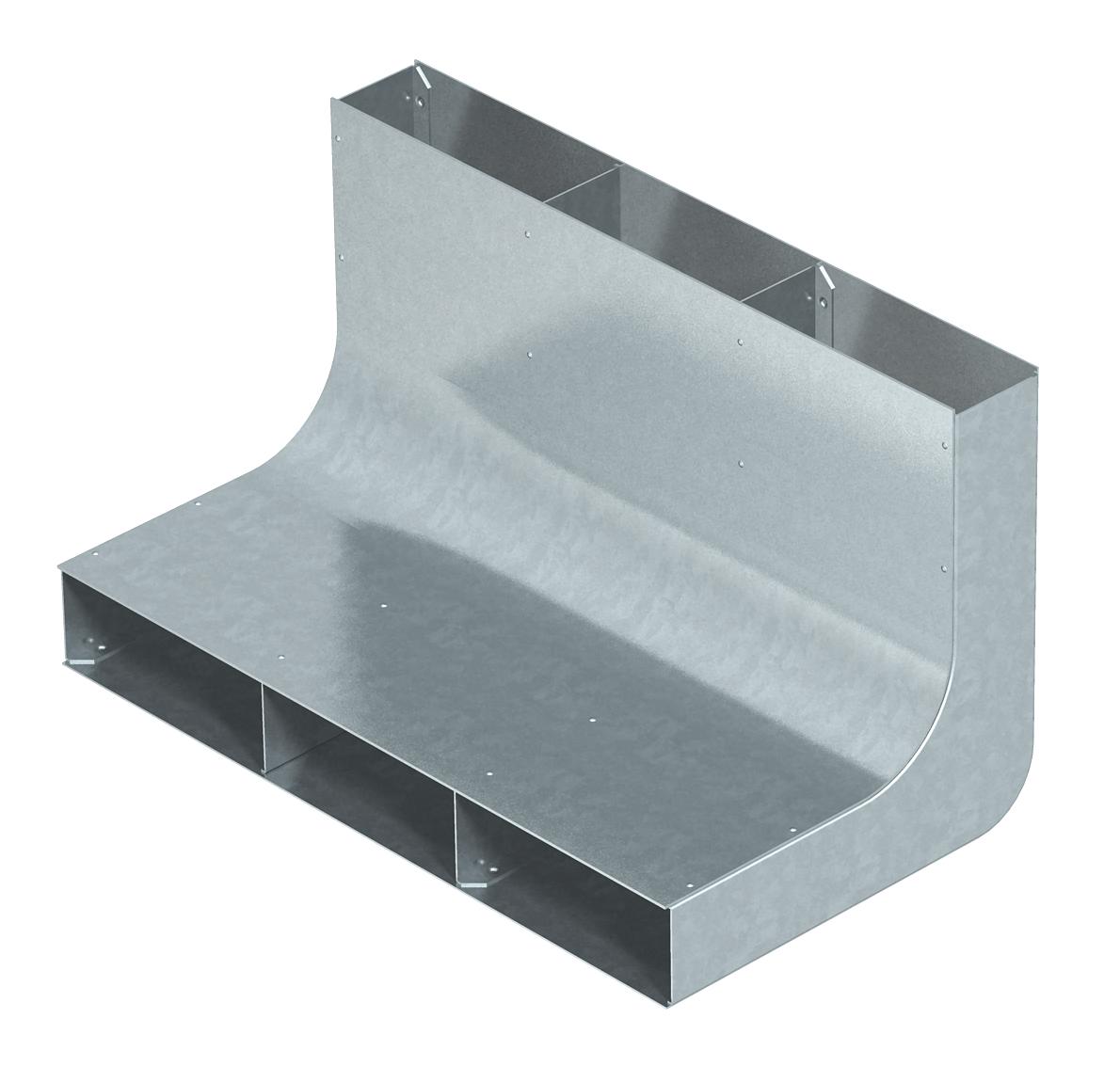

Vertical bend, three-compartment, height 48 mm
Št. art. 7400664 | EAN 4012195090472
- Opis izdelka
-
Opis izdelka
For vertical direction changes of screed-covered underfloor installation ducts (wall connections, supplies).
-
- Tehnični podatki
-

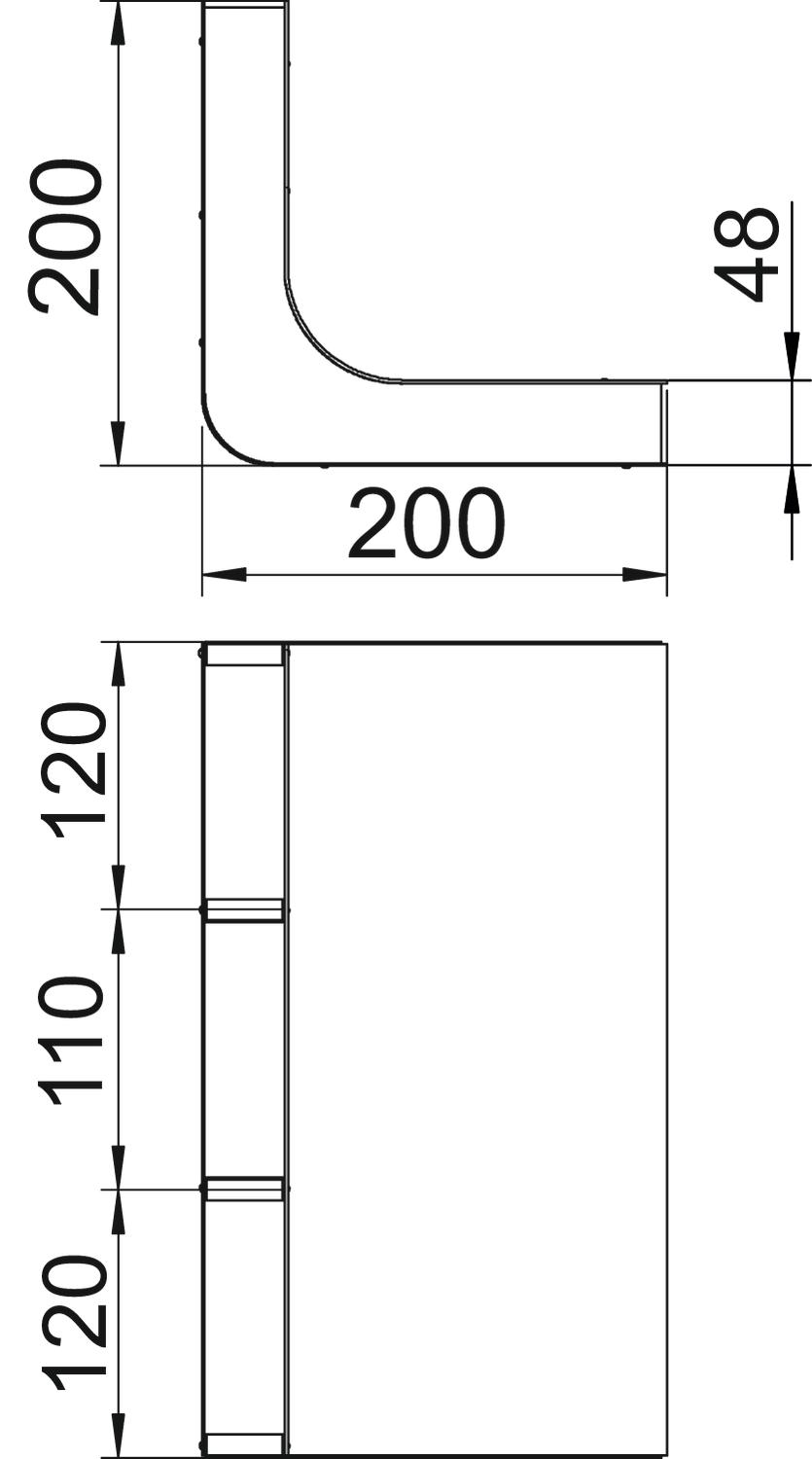

Dimenzije
Dolžina 200 mm Material Jeklo Mera a 120 mm Mera b 110 mm Mera H 48 mm Min. širina kanala 350 mm Min. višina kanala 48 mm Površina neprekinjeno cinkano v ognju Presek potega a 5428 mm² Presek potega b 5014 mm² Primerno za talni kanal, prekrit z estrihom da Primerno za zaprti talni kanal v višini estriha ne Širina 350 mm Število fiksnih pregrad 2 Število potegov 3 St. Višina 48 mm - Vsi tipi
- Prenosi
-
Podatkovni list KV3 35048 / 7400664 , 0.17MB , pdfIzjava o skladnosti KV3 35048 / 7400664 , 0.13MB , pdfREACH Izjava o skladnosti KV3 35048 / 7400664 , 0.27MB , pdfRoHS Izjava o skladnosti KV3 35048 / 7400664 , 0.28MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za EÜK , 0.12MB , pdfNavodila za montažo EÜK screed-covered duct system generation 3 , 76.05MB , pdf
