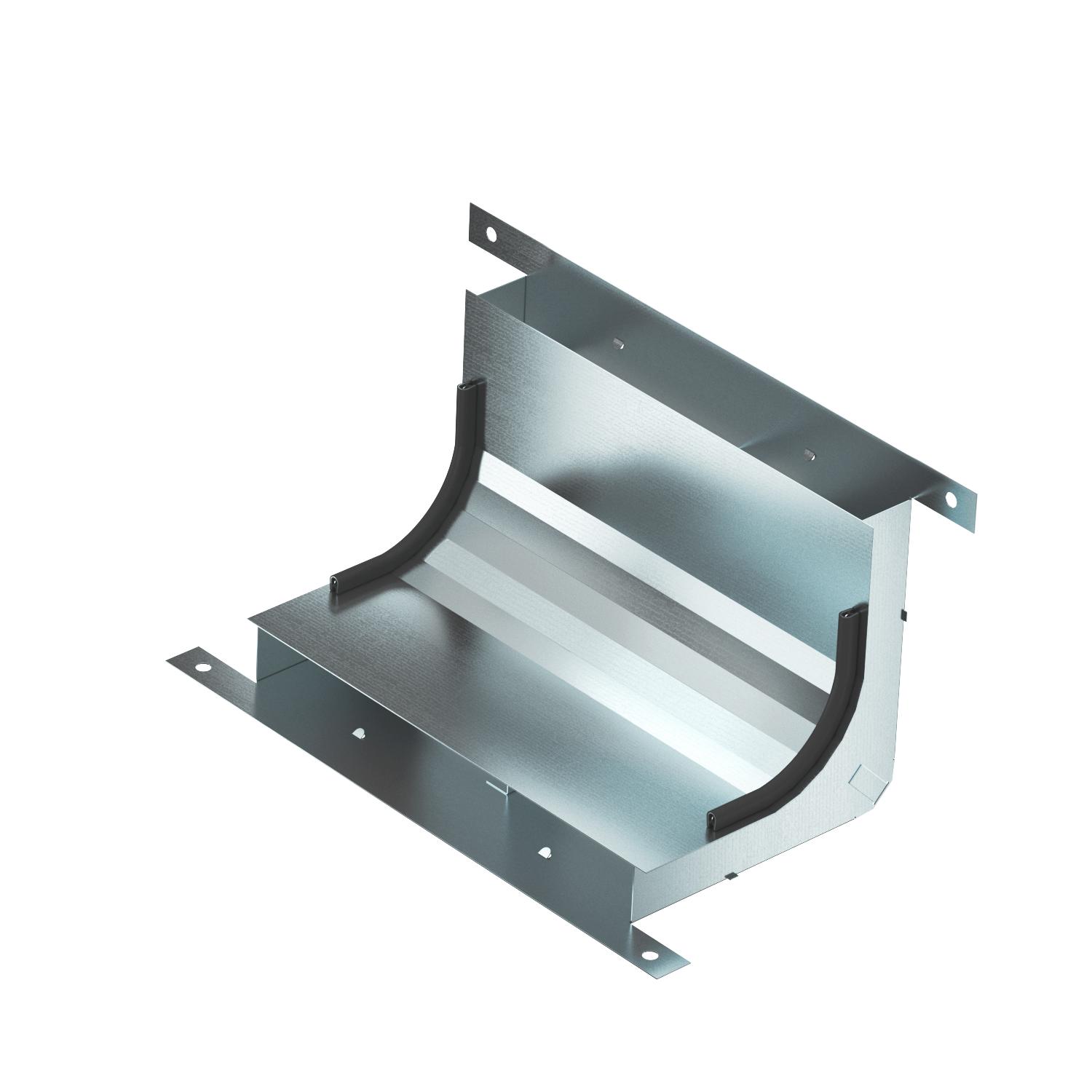

Vertikalno koleno, z 2 komorama, višina kanala 28 mm
Št. art. 7400621 | EAN 4012197349417
- Opis izdelka
-
Opis izdelkaVertical bend, two-compartment, for vertical direction changes of screed-covered underfloor ducts (wall connections, supplies).
-
- Tehnični podatki
-
Tehnični podatki

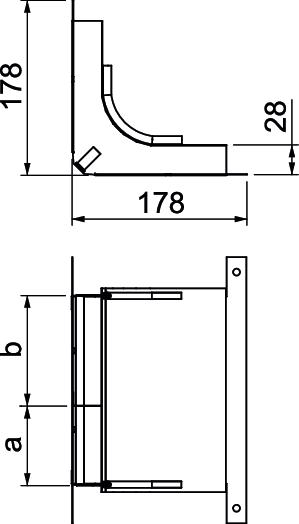

Dimenzija 270x177,7x177,7 Dolžina 178 mm Material Jeklo Mera a 80 mm Mera b 110 mm Mera H 28 mm Min. širina kanala 190 mm Min. višina kanala 28 mm Površina neprekinjeno cinkano v ognju Presek potega a 1923 mm² Presek potega b 2706 mm² Primerno za talni kanal, prekrit z estrihom da Primerno za zaprti talni kanal v višini estriha ne Širina 190 mm Število fiksnih pregrad 1 Število potegov 2 St. Višina 28 mm - Vsi tipi
- Prenosi
-
Podatkovni list KV2 19028-2 / 7400621 , 0.16MB , pdfEU-Izjava o skladnosti KV2 19028-2 / 7400621 , 0.17MB , pdfIzjava o lastnostih KV2 19028-2 / 7400621 , 0.34MB , pdfNavodila za montažo EÜK screed-covered duct system generation 3 , 76.05MB , pdfNavodila za montažo Sistem kanalov EUK, prekrit z estrihom , 10.26MB , pdf
