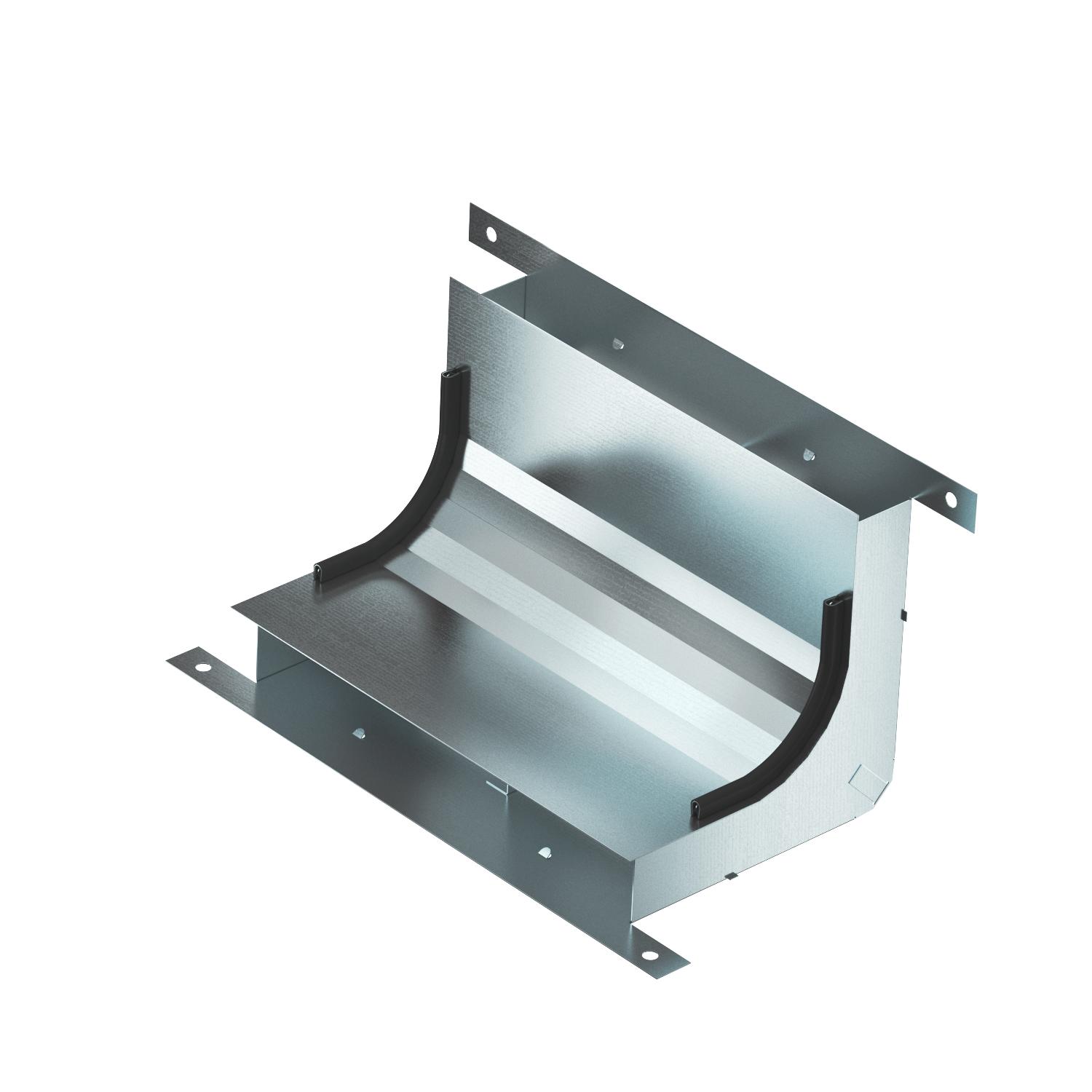

Vertikalno koleno, z 2 komorama, višina kanala 38 mm
Št. art. 7400637 | EAN 4012197349530
- Opis izdelka
-
Opis izdelka
Vertical bend, two-compartment, for vertical direction changes of screed-covered underfloor ducts (wall connections, supplies).
-
- Tehnični podatki
-
Tehnični podatki

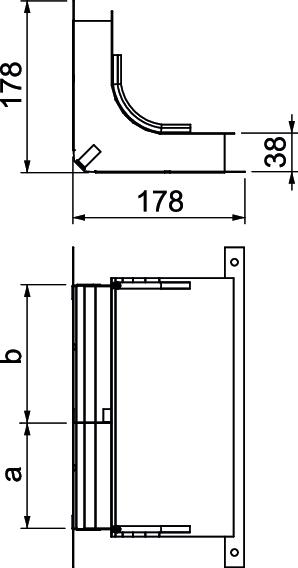

Dimenzija 330x177,7x177,7 Dolžina 178 mm Material Jeklo Mera a 110 mm Mera b 140 mm Mera H 38 mm Min. širina kanala 250 mm Min. višina kanala 38 mm Površina neprekinjeno cinkano v ognju Presek potega a 3717 mm² Presek potega b 4807 mm² Primerno za talni kanal, prekrit z estrihom da Primerno za zaprti talni kanal v višini estriha ne Širina 250 mm Število fiksnih pregrad 1 Število potegov 2 St. Višina 38 mm - Vsi tipi
- Prenosi
-
Podatkovni list KV2 25038-2 / 7400637 , 0.16MB , pdfIzjava o skladnosti KV2 25038-2 / 7400637 , 0.17MB , pdfNavodila za montažo Im-Beton-Kanalsystem IBK , 3.27MB , pdfNavodila za montažo EÜK screed-covered duct system generation 3 , 76.05MB , pdfNavodila za montažo Sistem kanalov EUK, prekrit z estrihom , 10.26MB , pdf
