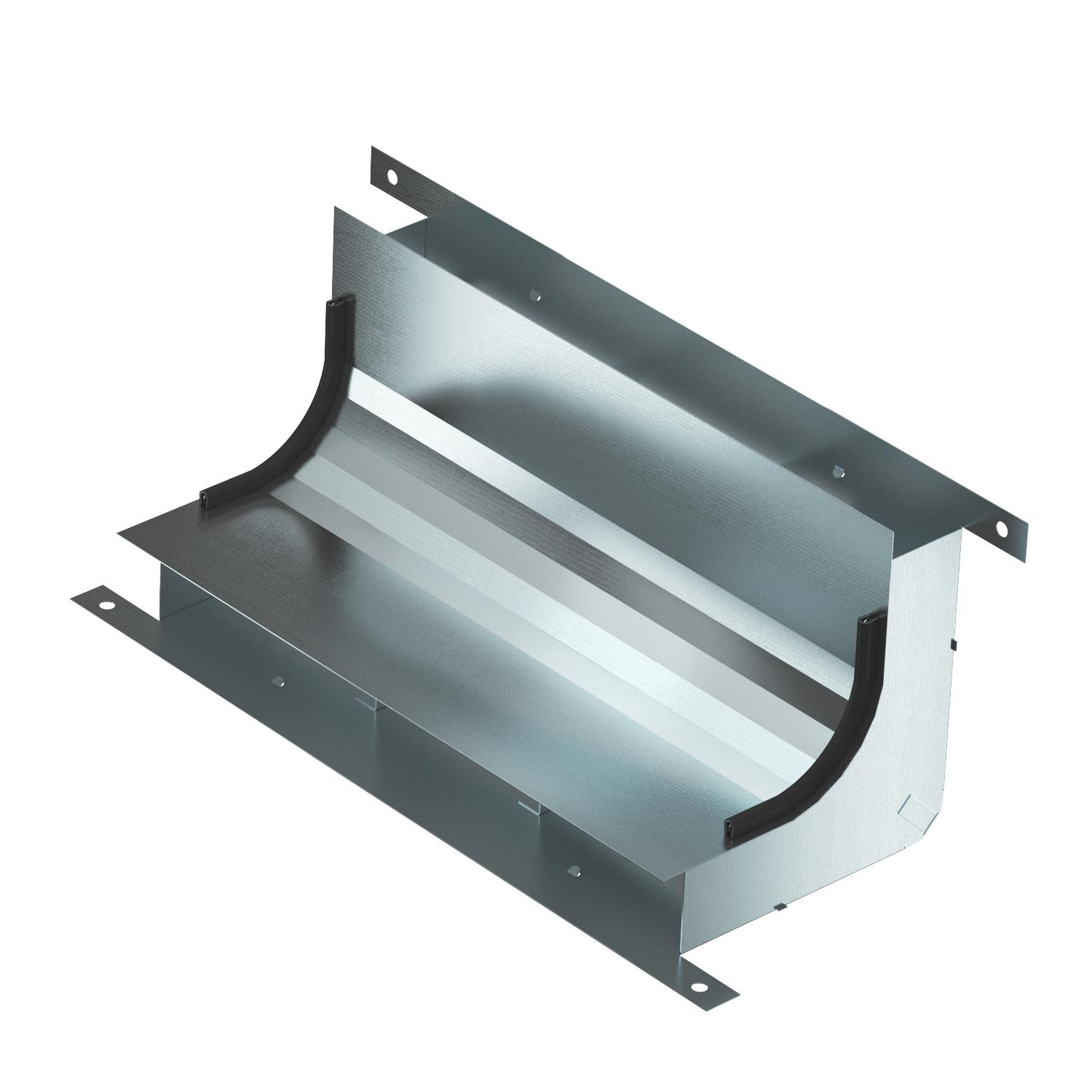

Vertikalno koleno, z 3 komorama, višina kanala 48 mm
Št. art. 7400665 | EAN 4012197349776
- Opis izdelka
-
Opis izdelka
Vertical bend, two-compartment, for vertical direction changes of screed-covered underfloor ducts (wall connections, supplies).
-
- Tehnični podatki
-
Tehnični podatki

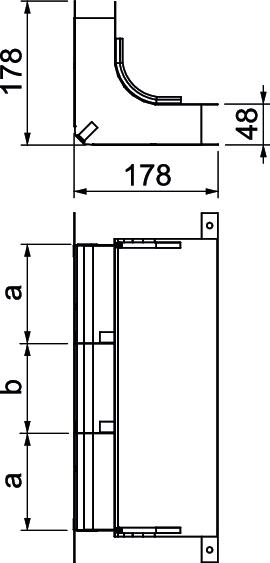

Dimenzija 430x177,7x177,7 Dolžina 178 mm Material Jeklo Mera a 120 mm Mera b 110 mm Mera H 48 mm Min. širina kanala 350 mm Min. višina kanala 48 mm Površina neprekinjeno cinkano v ognju Presek potega a 5225 mm² Presek potega b 5012 mm² Primerno za talni kanal, prekrit z estrihom da Primerno za zaprti talni kanal v višini estriha ne Širina 350 mm Število fiksnih pregrad 2 Število potegov 3 St. Višina 48 mm - Vsi tipi
- Prenosi
-
Podatkovni list KV3 35048-2 / 7400665 , 0.16MB , pdfIzjava o skladnosti KV3 35048-2 / 7400665 , 0.17MB , pdfNavodila za montažo Im-Beton-Kanalsystem IBK , 3.27MB , pdfNavodila za montažo EÜK screed-covered duct system generation 3 , 76.05MB , pdfNavodila za montažo Sistem kanalov EUK, prekrit z estrihom , 10.26MB , pdf
