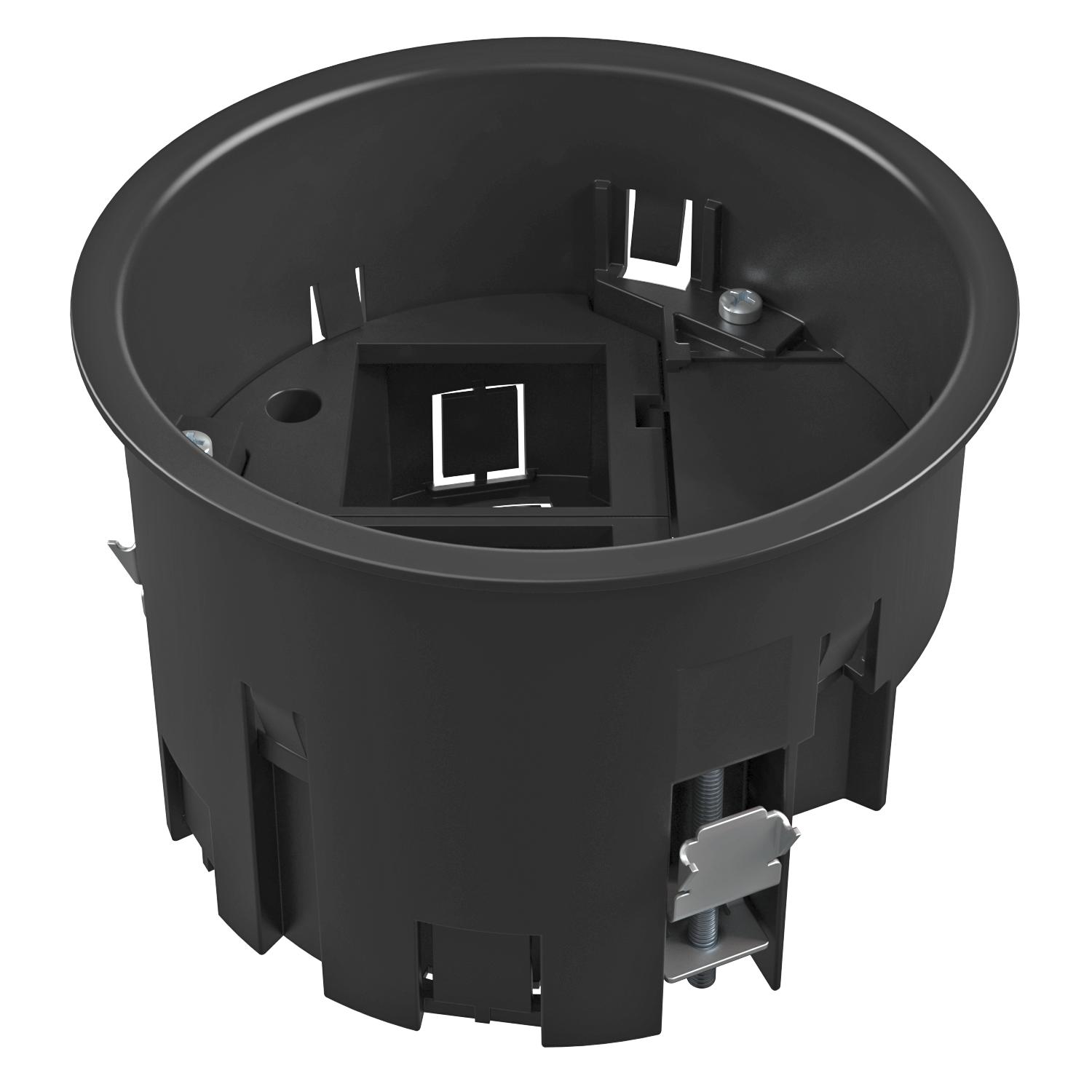

Vgradna instalacijska škatla, prazna, 1x Modul1
Št. art. 7408838 | EAN 4012196460663
- Opis izdelka
-

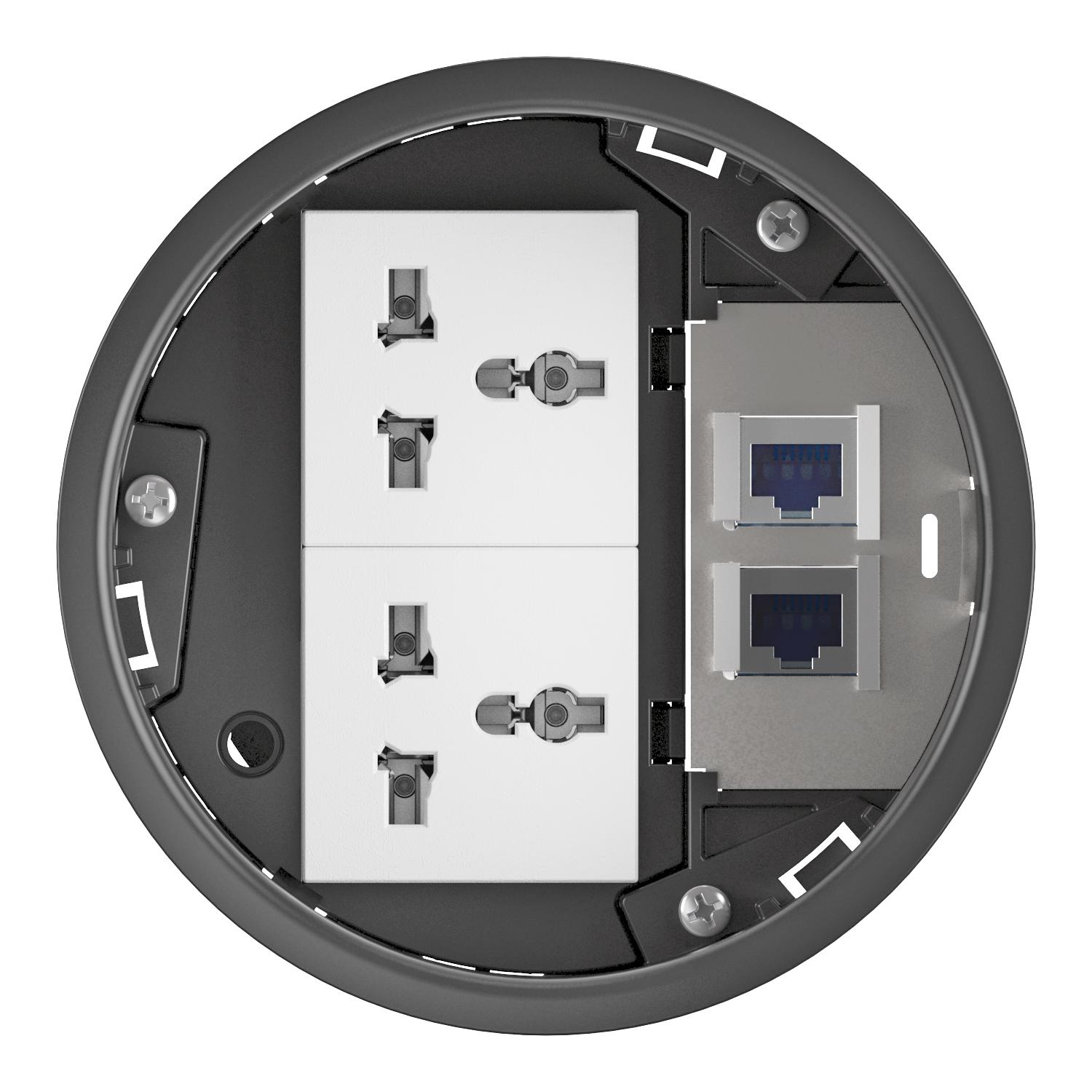

Opis izdelkaInstalacijska doza za talno dozo FES R2 za montažo v talno dozo za estrih UD GES R2 in v dvojne talne plošče z vgradno odprtino s premerom 122 mm.
-
- Tehnični podatki
-
Tehnični podatki

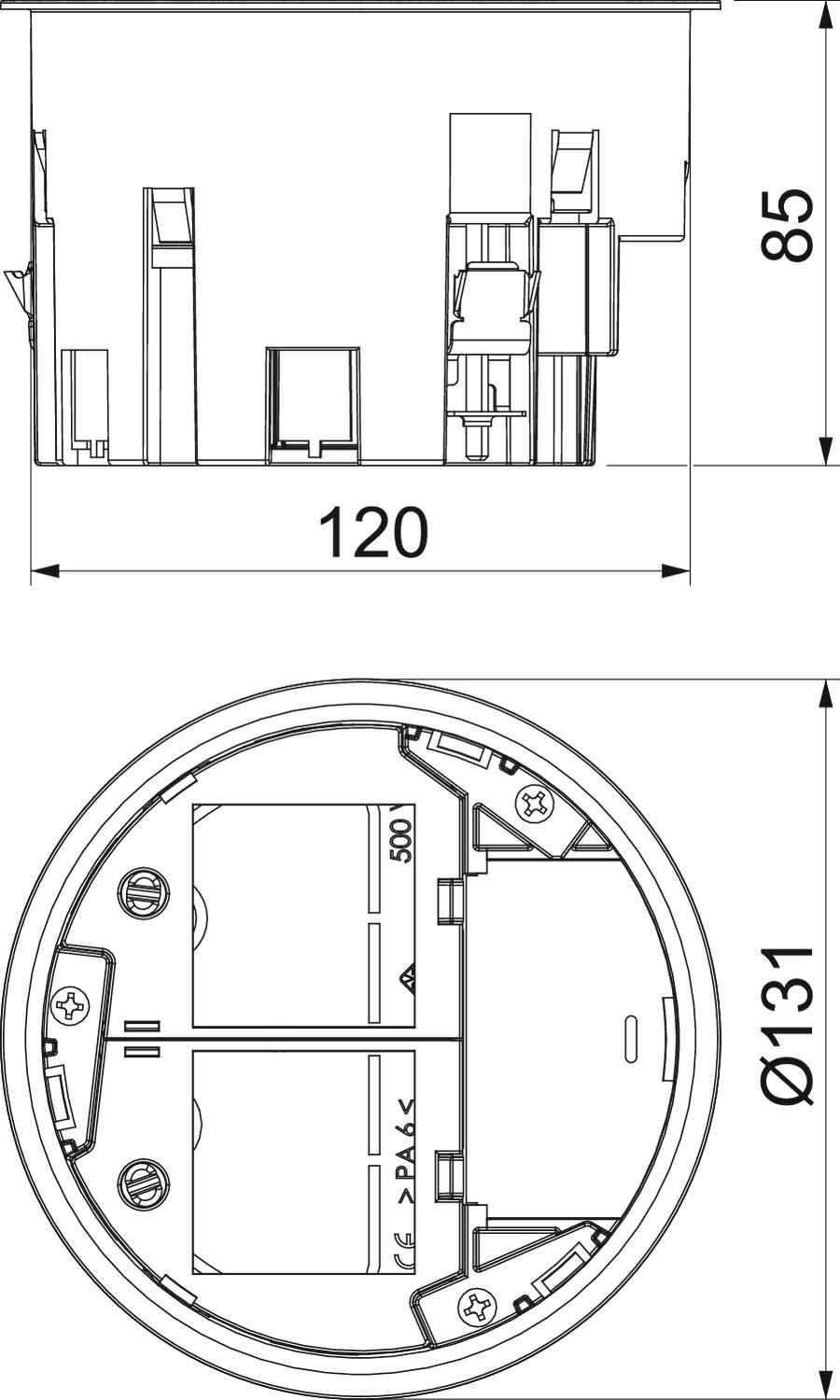

Barva grafitno črna; RAL 9011 Globina za vgradnjo 85 mm Inštalacijska tehnika Mera naklona M45 Izvedba pokrova okroglo Maks. vpenjalno območje D 50 mm Material poliamid Min. vpenjalno območje D 25 mm Možnost vgradnje tesnila da Možnosti natezne razbremenitve da Nosilec naprav za sprejem priključnih doz ne Odtis CO₂ (GWP) od zibelke do vrat 2,8598 kg CO₂e / 1 Kos Premer vgradnje 122 pri montaži Prazno ohišje Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal ne Primerno za votlo talno vgradnjo da Število razbremenitev natega 1 Število vgradnih naprav 2 Vrsta naprave Mera naklona M45 Z odprtino za talno oblogo ne Zaščitni okvir talne obloge ne Zunanji premer 131 mm - Vsi tipi
- Prenosi
-
Podatkovni list MT R2 1-1 / 7408838 , 0.22MB , pdfBrošura Talne doze GES R2 , 2.10MB , pdfEU-Izjava o skladnosti MT R2 1-1 / 7408838 , 0.13MB , pdfREACH Izjava o skladnosti MT R2 1-1 / 7408838 , 0.09MB , pdfRoHS Izjava o skladnosti MT R2 1-1 / 7408838 , 0.09MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE GES R2 , 0.19MB , pdfNavodila za montažo Floor socket GES R2 , 1.06MB , pdfNavodila za montažo Navodila za montažo univerzalnega nosilca , 0.16MB , pdfNavodila za montažo Sistem kanalov EUK, prekrit z estrihom , 10.26MB , pdfNavodila za montažo Navodila za montažo OKB-U in OKB-E , 1.39MB , pdfNavodila za montažo Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfNavodila za montažo Dolga navodila za talno dozo GES R2 , 0.83MB , pdf
