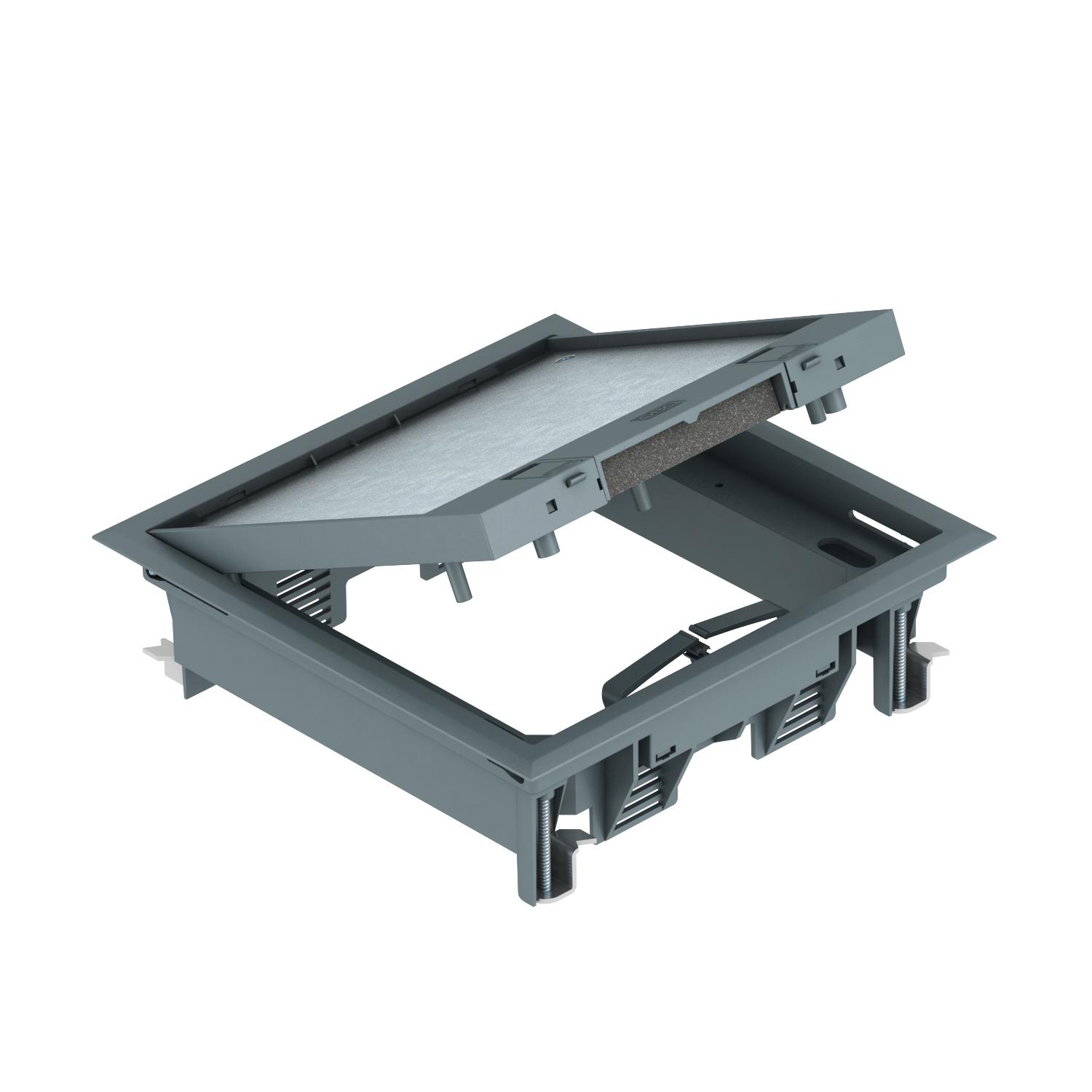

Vgradni element GES4 s pokrovom z zapahi
Št. art. 7405145 | EAN 4012195890645
- Opis izdelka
-
Opis izdelka
Vstavek za aparat z zapornim pokrovom za vgradnjo do 6 posameznih enojnih naprav Modul 45 v 2 univerzalna nosilca UT3, uporaba v sistemih kanalov in dnu sistema v notranjih prostorih.
Odprtina za talno oblogo v sklopnem pokrovu je vnaprej nastavljena na 5 mm, po potrebi pa se lahko nastavi tudi na 3, 8 ali 10 mm.
Vstavek za aparat z zapornim zapahom, 2-komorni, za vgradnjo montažnega nosilca MT4. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2.
Odprtina za talno oblogo v sklopnem pokrovu je vnaprej nastavljena na 5 mm, po potrebi se lahko nastavi tudi na 3, 8 ali 10 mm.
-
- Tehnični podatki
-
Tehnični podatki

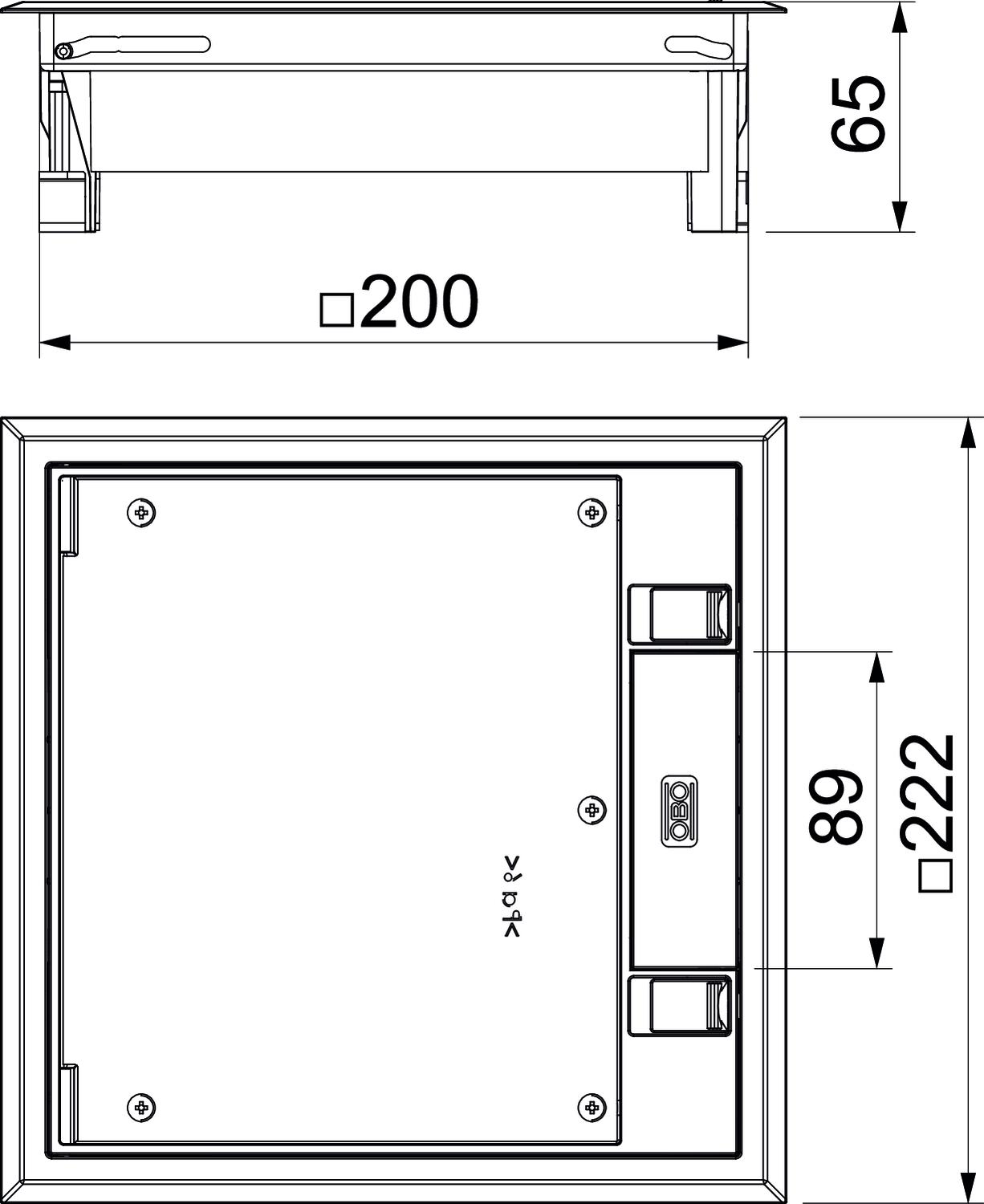

Barva jekleno siva; RAL 7011 Debelina talne obloge 5 mm Dimenzija 222x222x65 Dolžina 222 mm Dovoljenja VDE Globina za vgradnjo 73 mm IK-koda stopnje zaščite IK08 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Material poliamid Mera H 73 mm Min. višina estriha 73 mm Min. višina tal 73 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 2.000 N Navpična obremenitev, velika površina do 3.000 N Nazivna velikost za enote za vgradnjo aparatov 4 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Pokrov z zapahi Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha ne Širina 222 mm Število nosilcev aparata 2 Število vgradnih naprav 6 Tip vgradnega sistema UT3 Vgradna dolžina 201 mm Vgradna širina 201 mm Višina 65 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanja dolžina 222 mm Zunanja širina 222 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos - Prenosi
-
Podatkovni list GES4-2U10T 7011 / 7405145 , 0.29MB , pdfIzjava o skladnosti GES4-2U10T 7011 / 7405145 , 0.17MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, GES , 0.12MB , pdfNavodila za montažo Navodila za montažo GES 2U , 0.19MB , pdfZa ta proizvod informativna besedila niso na voljo
