Vgradni element s pokrovom z zapahi GES6
Št. art. 7405321 | EAN 4012195883616
- Opis izdelka
-
Opis izdelka

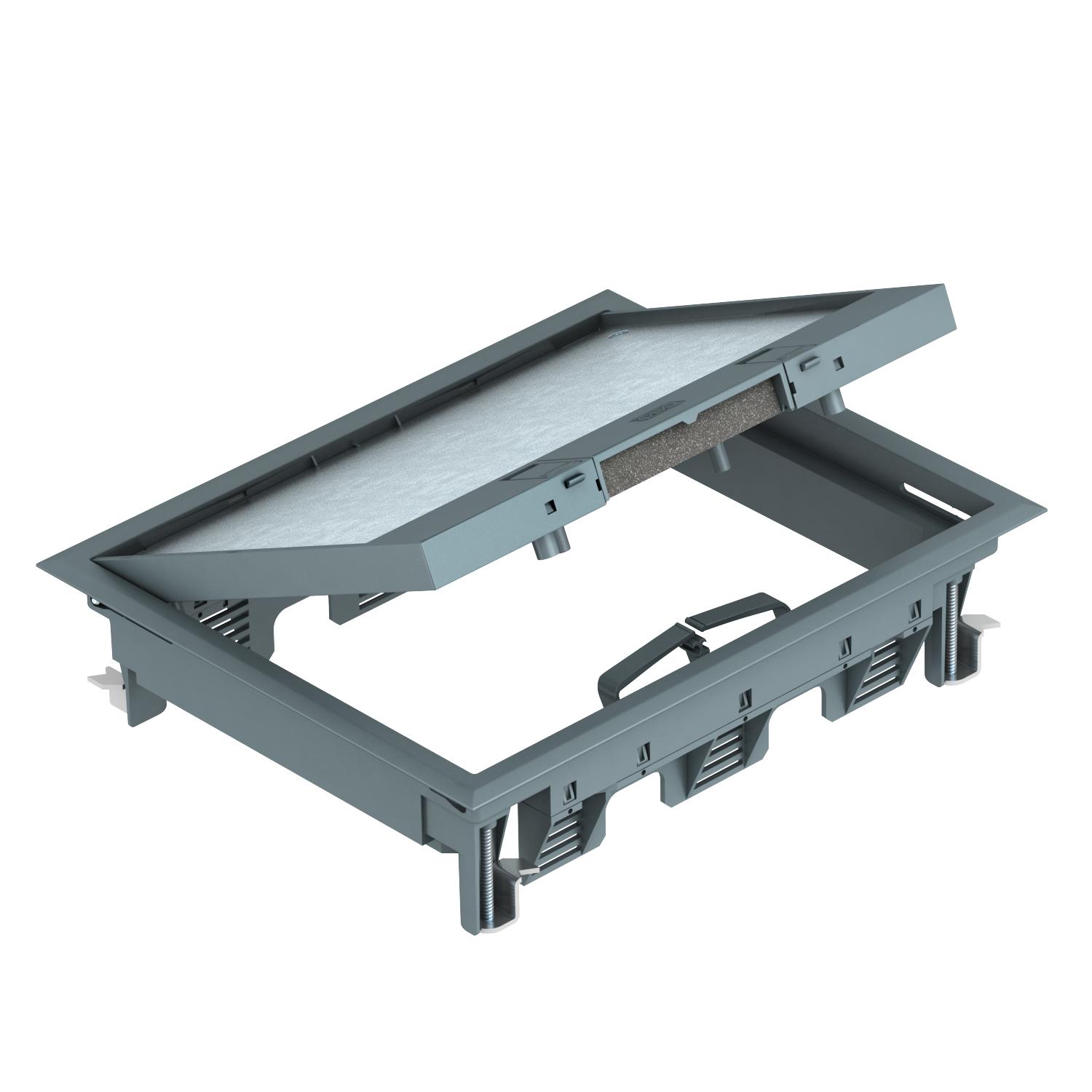

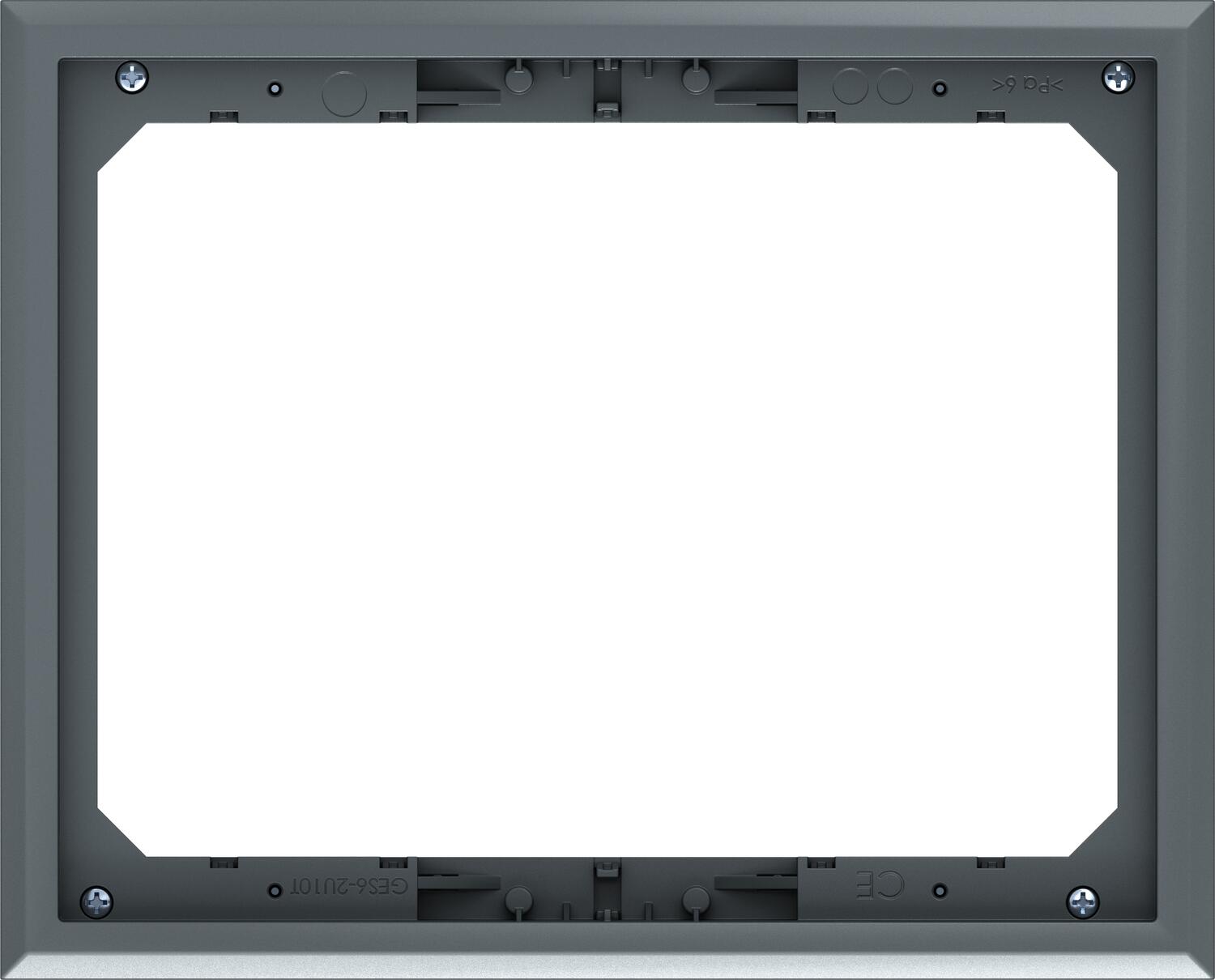

Vgradni okvir z zatičnim pokrovom za vgradnjo do 9 posameznih elektroelementov Modul 45 v 3 univerzalnih nosilcih UT3, uporaba v sistemih talnih kanalov in dvojnih tleh v notranjih prostorih.
Spustitev pokrova za talno oblogo je nameščena na 5 mm, po potrebi pa se lahko nastavi tudi na 3, 8 ali 10 mm.
Vstavek za aparat z zapornim zapahom, 3-komorni, za vgradnjo montažnega nosilca MT6. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT2.
Odprtina za talno oblogo v sklopnem pokrovu je vnaprej nastavljena na 5 mm, po potrebi se lahko nastavi tudi na 3, 8 ali 10 mm.
-
- Tehnični podatki
-
Tehnični podatki

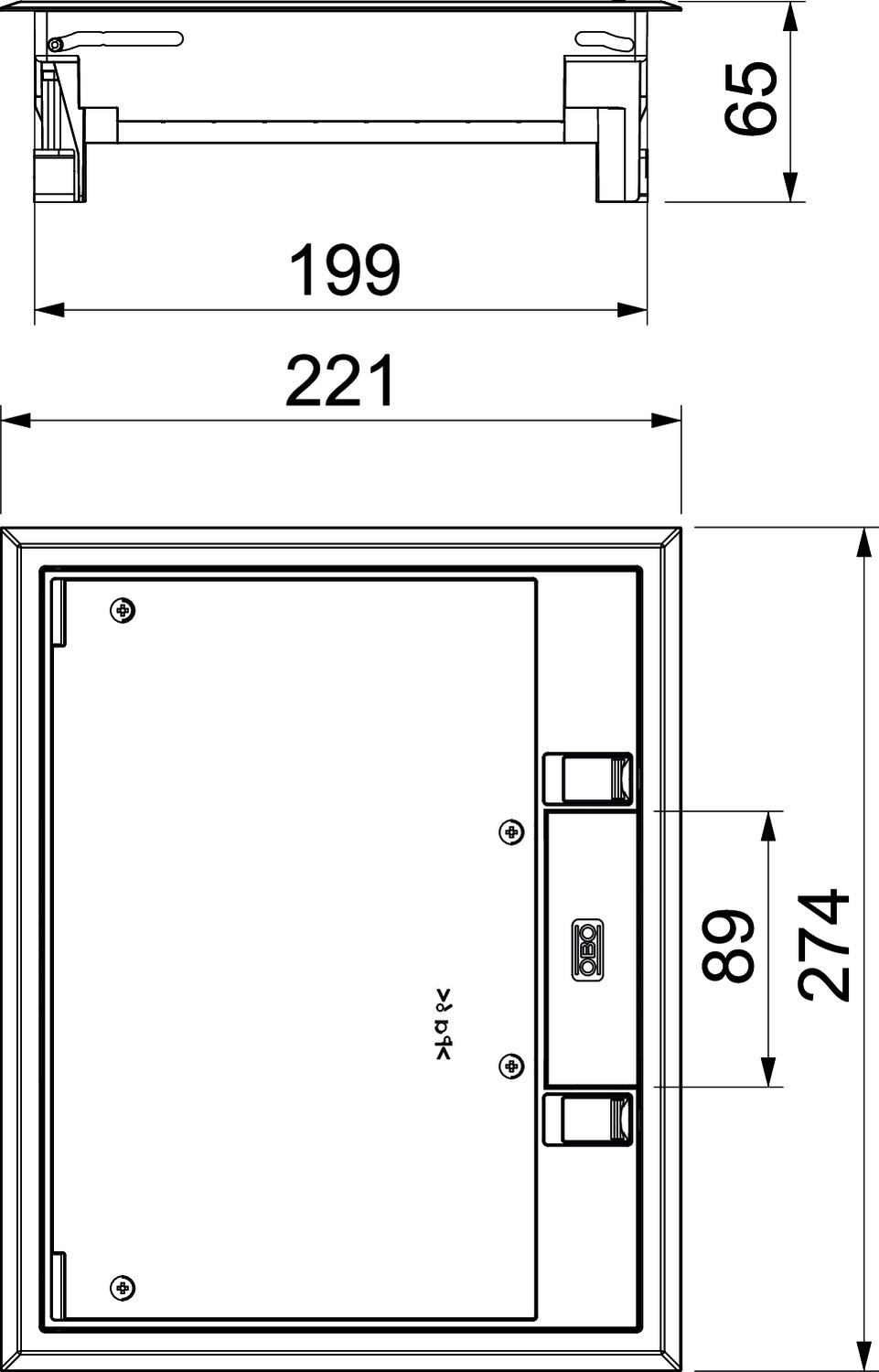

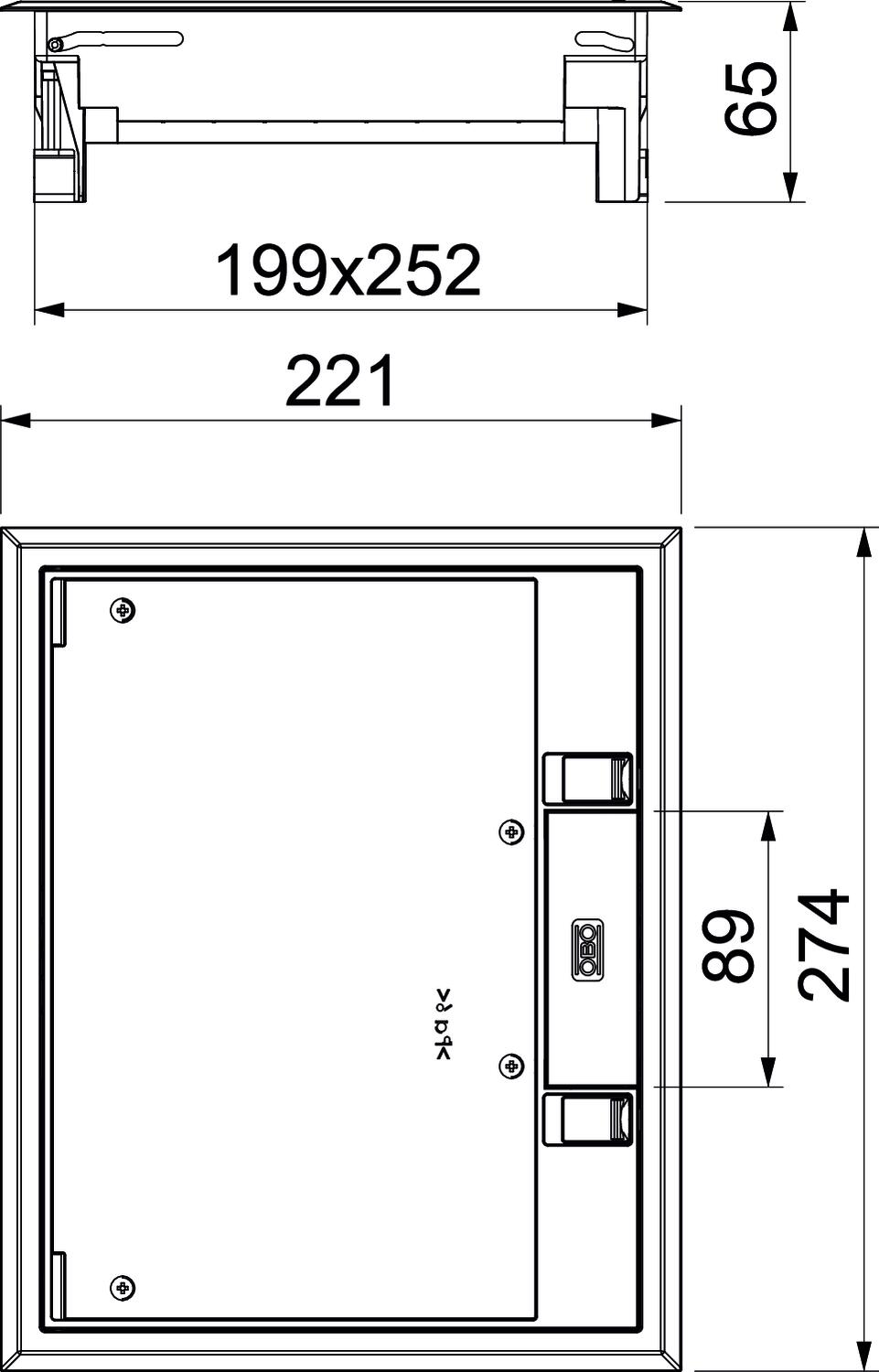

Barva jekleno siva; RAL 7011 Debelina talne obloge 5 mm Dimenzija 274x221x66 Dolžina 221 mm Dovoljenja VDE Globina za vgradnjo 73 mm IK-koda stopnje zaščite IK08 Izvedba pravokotno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Material poliamid Mera H 73 mm Min. višina estriha 73 mm Min. višina tal 73 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 2.000 N Navpična obremenitev, velika površina do 3.000 N Nazivna velikost za enote za vgradnjo aparatov 6 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Pokrov z zapahi Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za votlo talno vgradnjo da Širina 274 mm Število nosilcev aparata 3 Število vgradnih naprav 9 Tip vgradnega sistema UT3 Vgradna dolžina 201 mm Vgradna širina 253 mm Višina 65 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanja dolžina 221 mm Zunanja širina 274 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos - Prenosi
-
Podatkovni list GES6-2U10T 7011 / 7405321 , 0.23MB , pdfIzjava o skladnosti GES6-2U10T 7011 / 7405321 , 0.17MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, GES , 0.12MB , pdfNavodila za montažo Navodila za montažo GES 2U , 0.19MB , pdfZa ta proizvod informativna besedila niso na voljo
