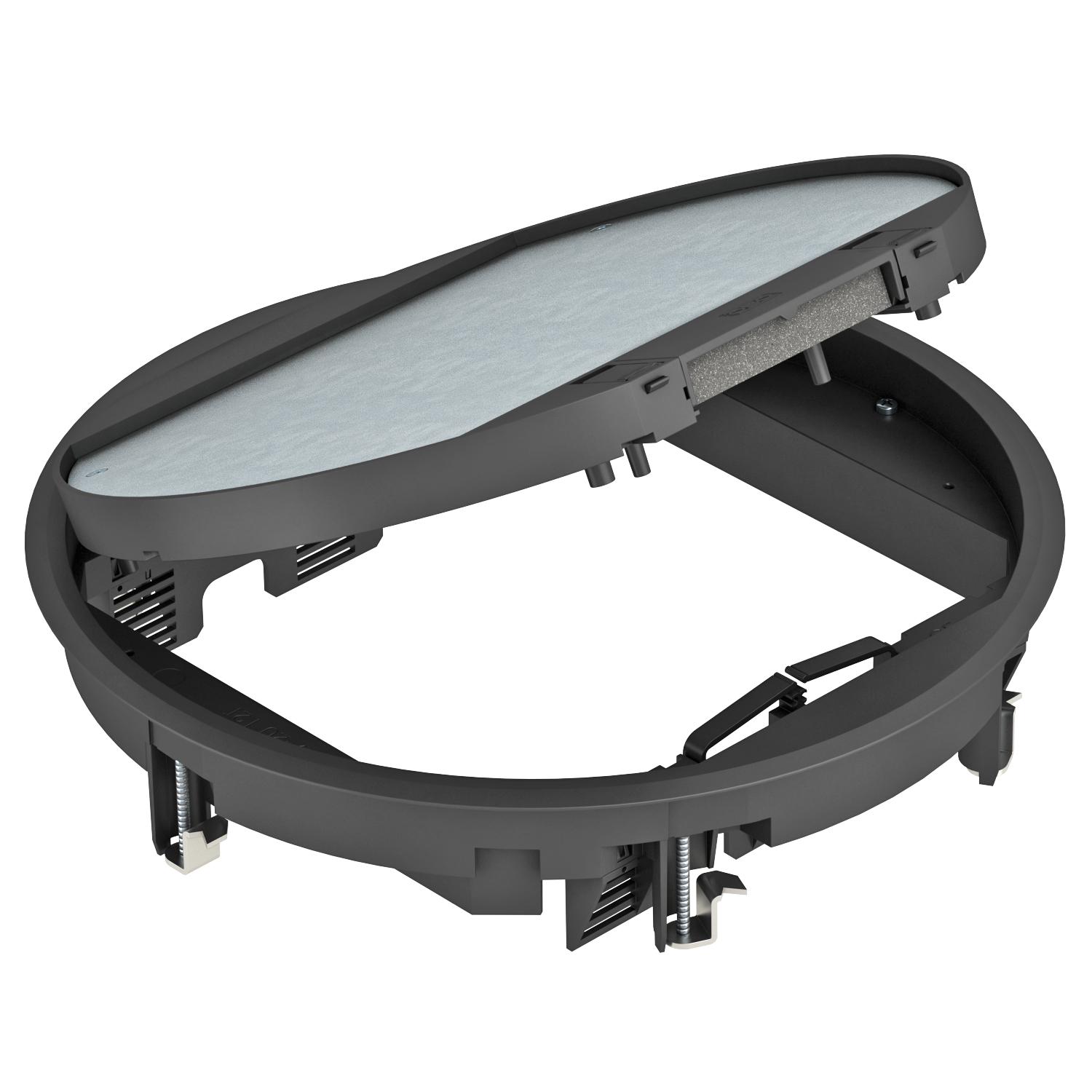

Vgradni element s pokrovom z zapahi GESR9
Št. art. 7405466 | EAN 4012195840725
- Opis izdelka
-
Opis izdelka
Vstavek za aparat z zapornim pokrovom za vgradnjo do 12 posameznih enojnih naprav Modul 45 v 3 univerzalna nosilca UT4, uporaba v sistemih kanalov in dnu sistema v notranjih prostorih.
Odprtina za talno oblogo v sklopnem pokrovu 5 mm, po potrebi nastavljiva na 3, 10 ali 12 mm.

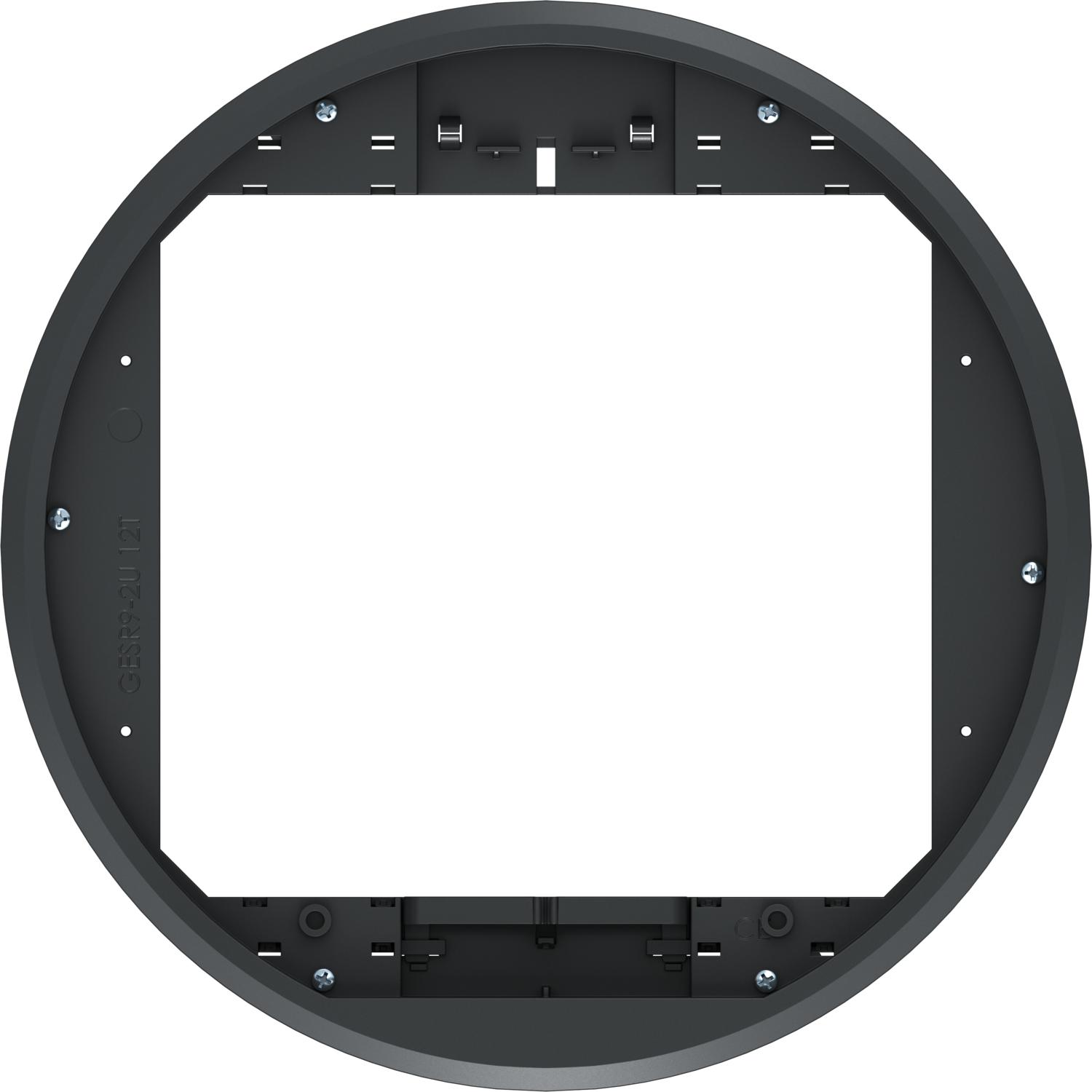

Vgradni okvir s pokrovom z zapahi, 3-komorni, za vgradnjo montažne ploščice MT9. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5.
Odprtina kasetnega pokrova za talno oblogo je nameščena na 5 mm, po potrebi pa se lahko nastavi tudi na 3, 10 ali 12 mm.
-
- Tehnični podatki
-
Tehnični podatki

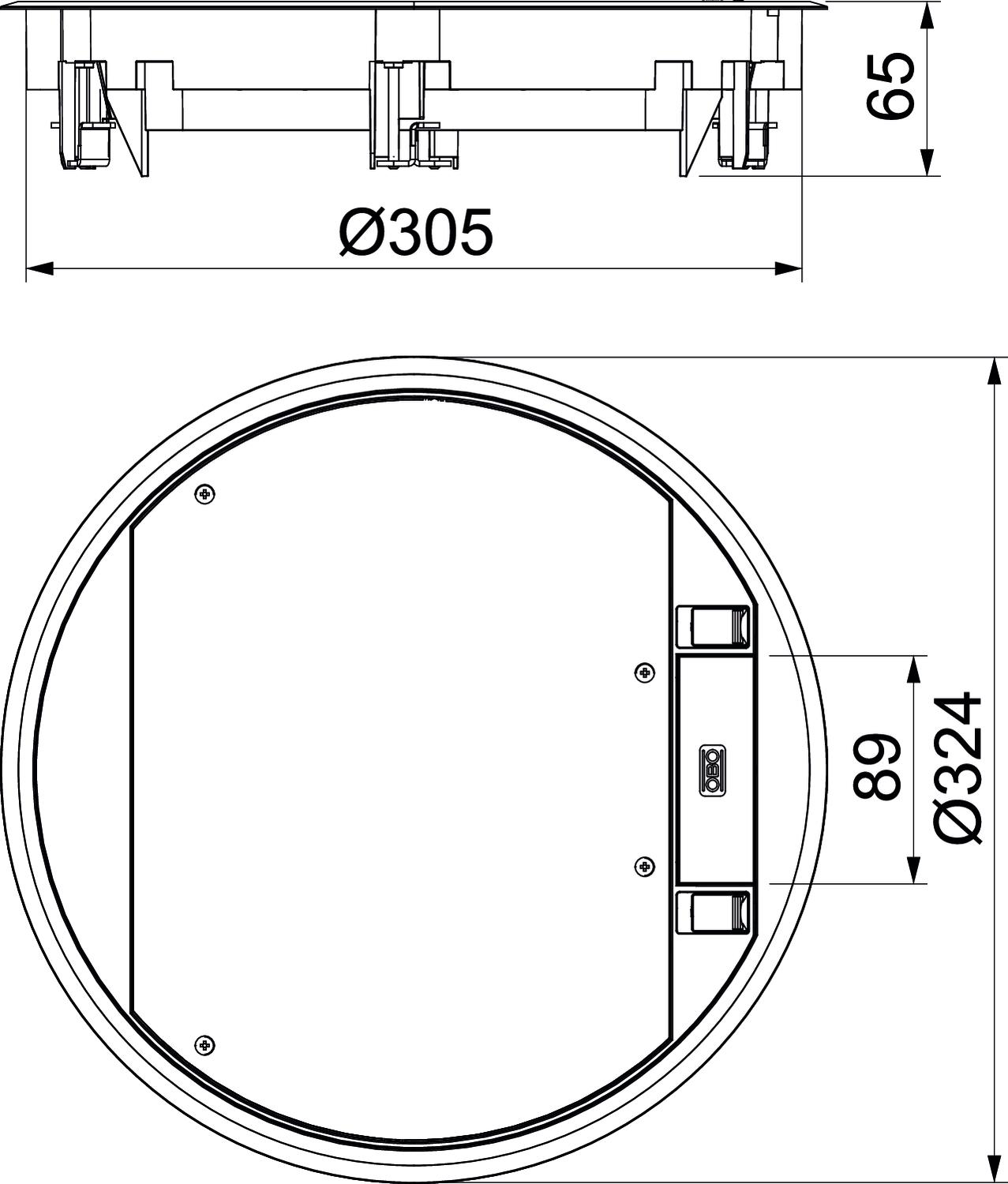

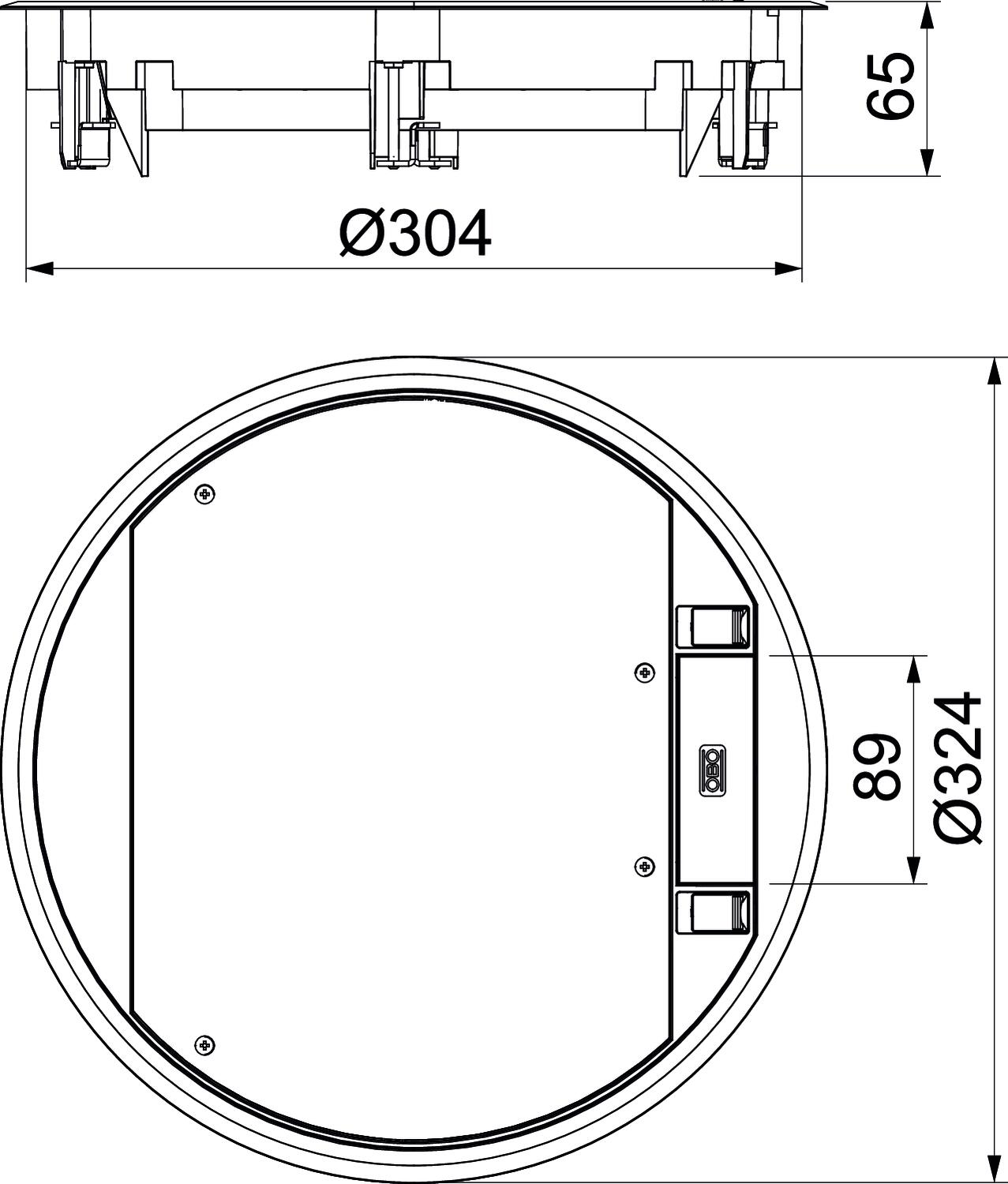

Barva grafitno črna; RAL 9011 Debelina talne obloge 5 mm Dimenzija Ø324x68 Dovoljenja VDE Globina za vgradnjo 73 mm IK-koda stopnje zaščite IK08 Izvedba okroglo Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Material poliamid Mera H 73 mm Min. višina tal 72 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov R9 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Pokrov z zapahi Okvirna izvedba Okvir za zaščito tepiha Premer vgradnje 304 Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha da Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanji premer 324 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos - Prenosi
-
