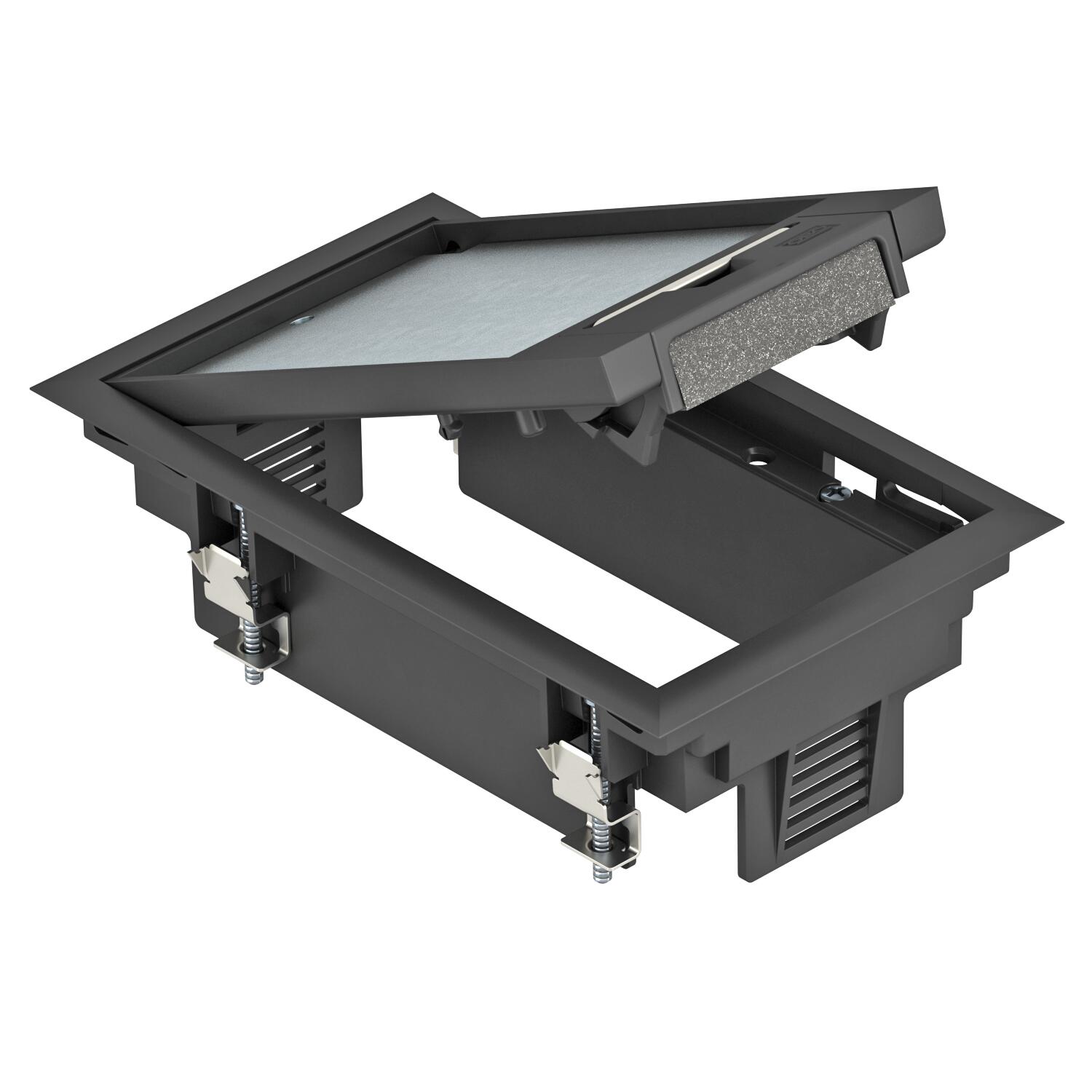

Vgradni okvir s pokrovom GES2 z ročico
Št. art. 7405120 | EAN 4012195102229
- Opis izdelka
-
Opis izdelka
Vgradni okvir s pokrovom in ročico, za vgradnjo 3 posameznih elektroelementov Modul 45 v univerzalnem nosilcu UT3, uporaba v sistemih talnih kanalov v notranjih prostorih.
Vgradni okvir s pokrovom in ročico, 1-komorni, za vgradnjo montažnega nosilca MT2.
-
- Tehnični podatki
-
Tehnični podatki

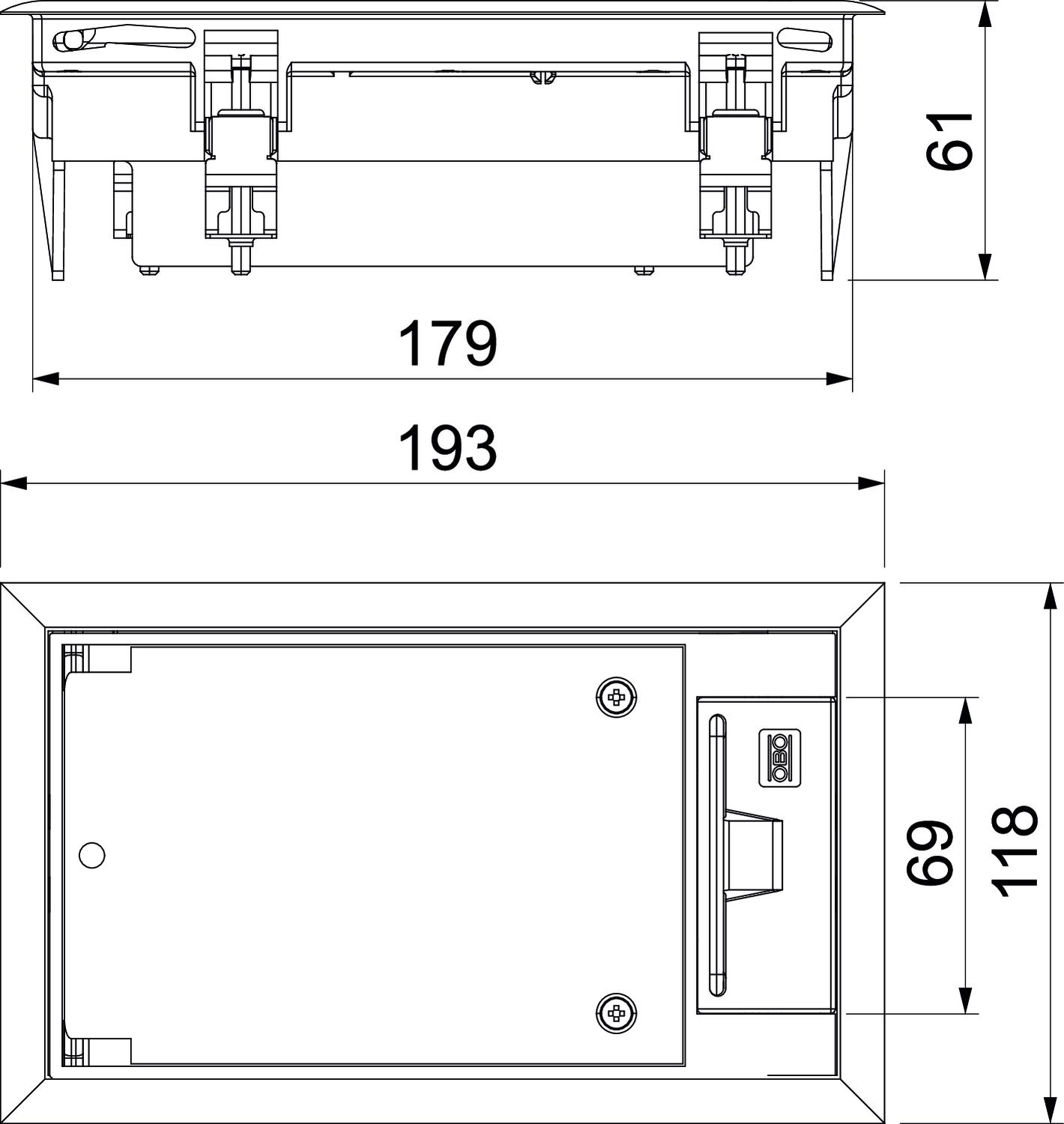

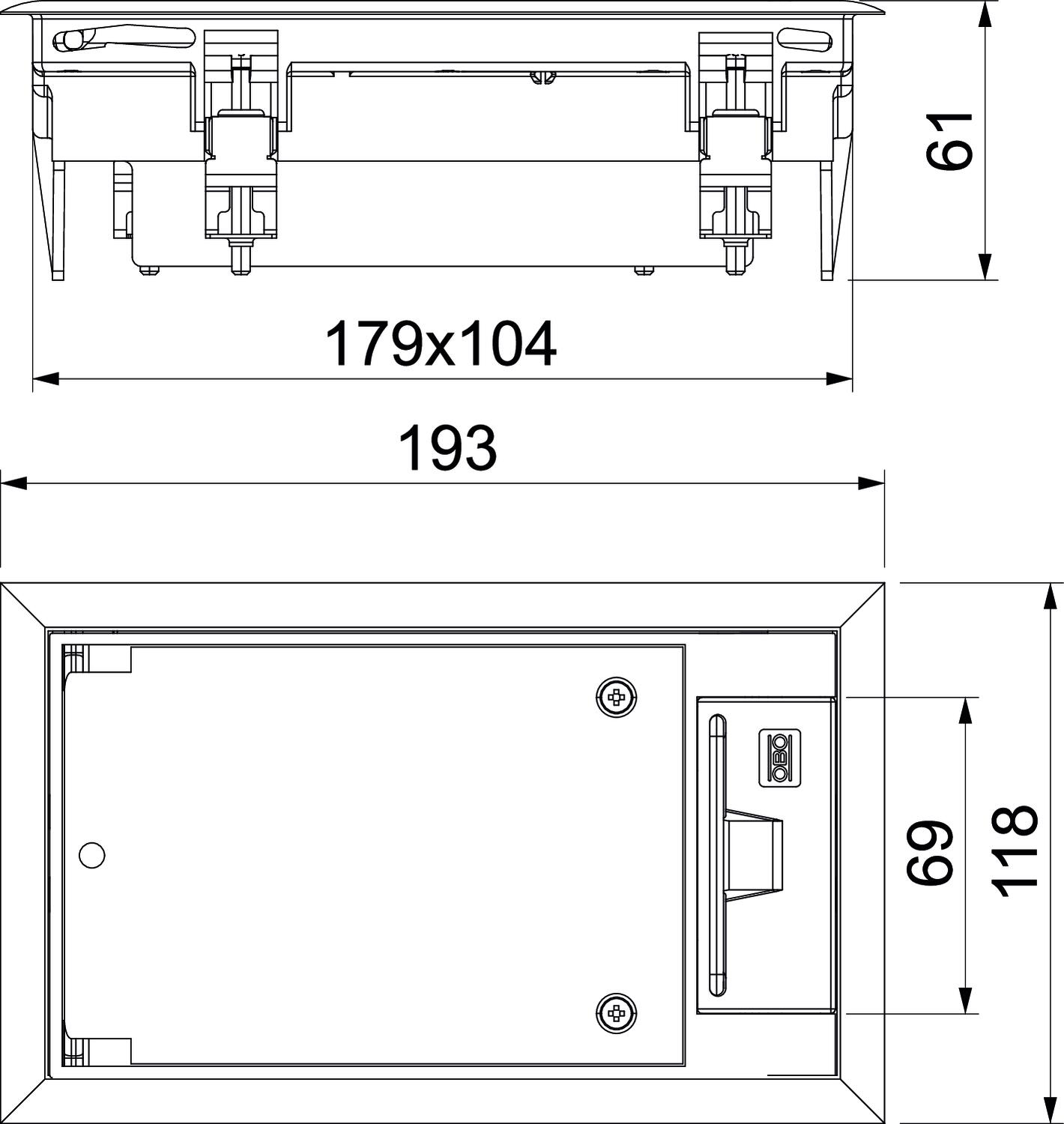

Barva grafitno črna; RAL 9011 Debelina talne obloge 5 mm Dimenzija 192x118x61 Dovoljenja VDE Globina za vgradnjo 72 mm IK-koda stopnje zaščite IK08 Izvedba pravokotno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Material poliamid Mera H 73 mm Min. višina tal 73 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 3.000 N Nazivna velikost za enote za vgradnjo aparatov 2 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Streme ročaja Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo ne Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo ne Primerno za zaprti talni kanal v višini estriha ne Število nosilcev aparata 1 Število vgradnih naprav 3 Tip vgradnega sistema UT3 Vgradna dolžina 180 mm Vgradna širina 104 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanja dolžina 194 mm Zunanja širina 118 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos - Prenosi
-
Podatkovni list GES2 U 9011 / 7405120 , 0.24MB , pdfIzjava o skladnosti GES2 U 9011 / 7405120 , 0.17MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, GES , 0.12MB , pdfZa ta proizvod informativna besedila niso na voljo
