Vgradni okvir s pokrovom GES6 z ročico
Št. art. 7405308 | EAN 4012195103080
- Opis izdelka
-
Opis izdelka

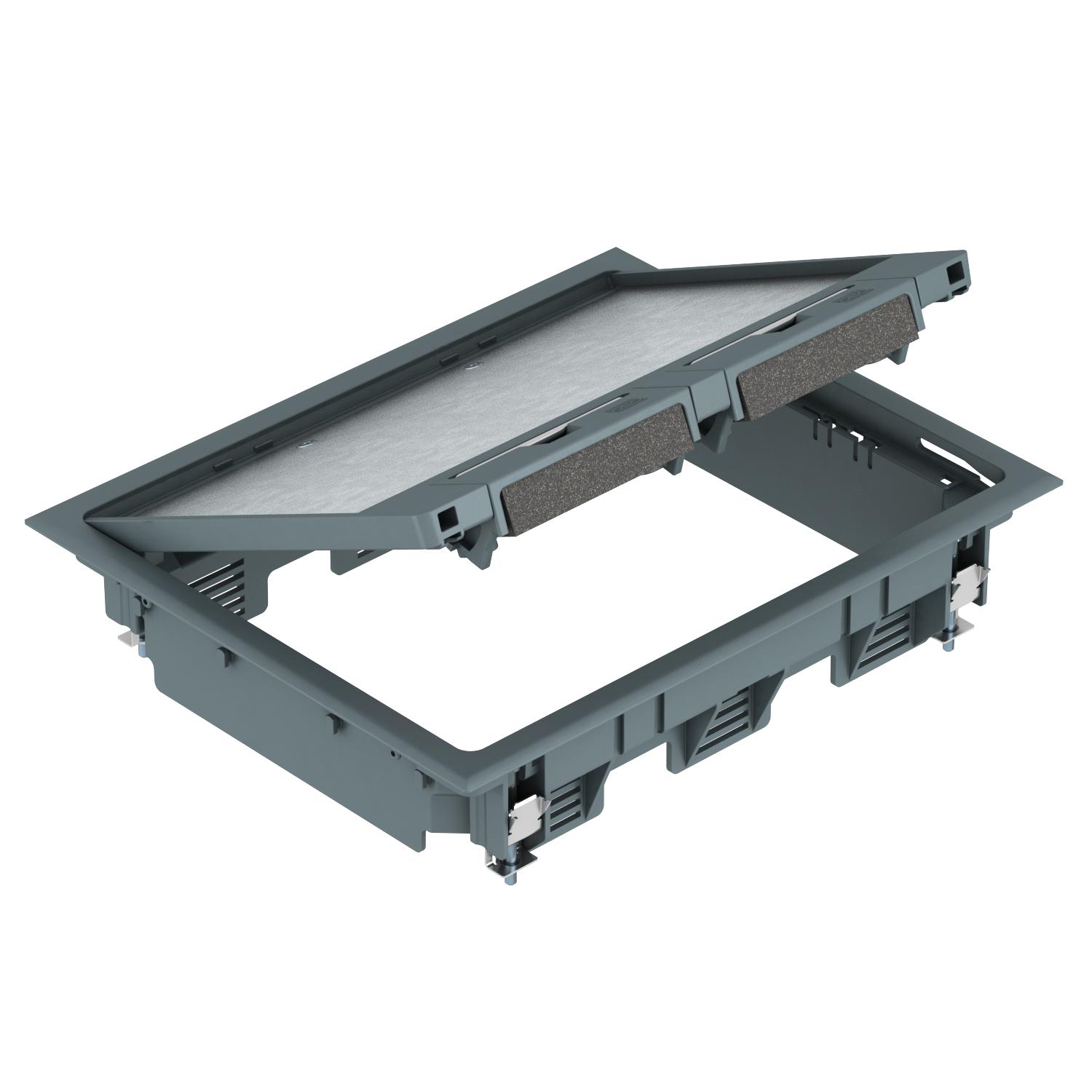

Vgradni okvir s pokrovom in ročico, za vgradnjo 9 posameznih elektroelementov Modul 45 v 3 univerzalnih nosilcih UT3, uporaba v sistemih talnih kanalov v notranjih prostorih.
Vstavek za aparat z ročajem, 3-komorni, za vgradnjo montažnega nosilca MT6. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT2.
-
- Tehnični podatki
-
Tehnični podatki

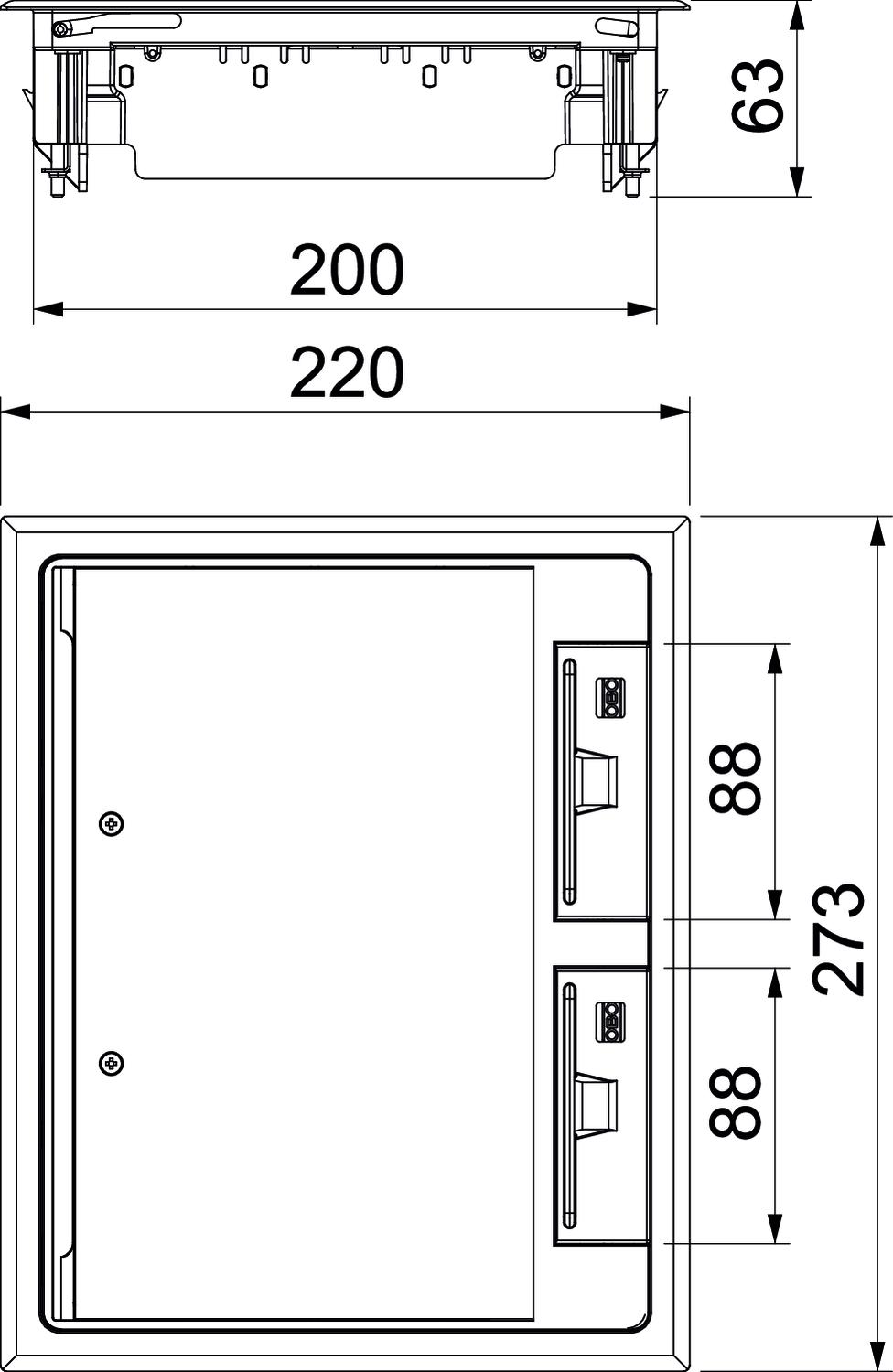

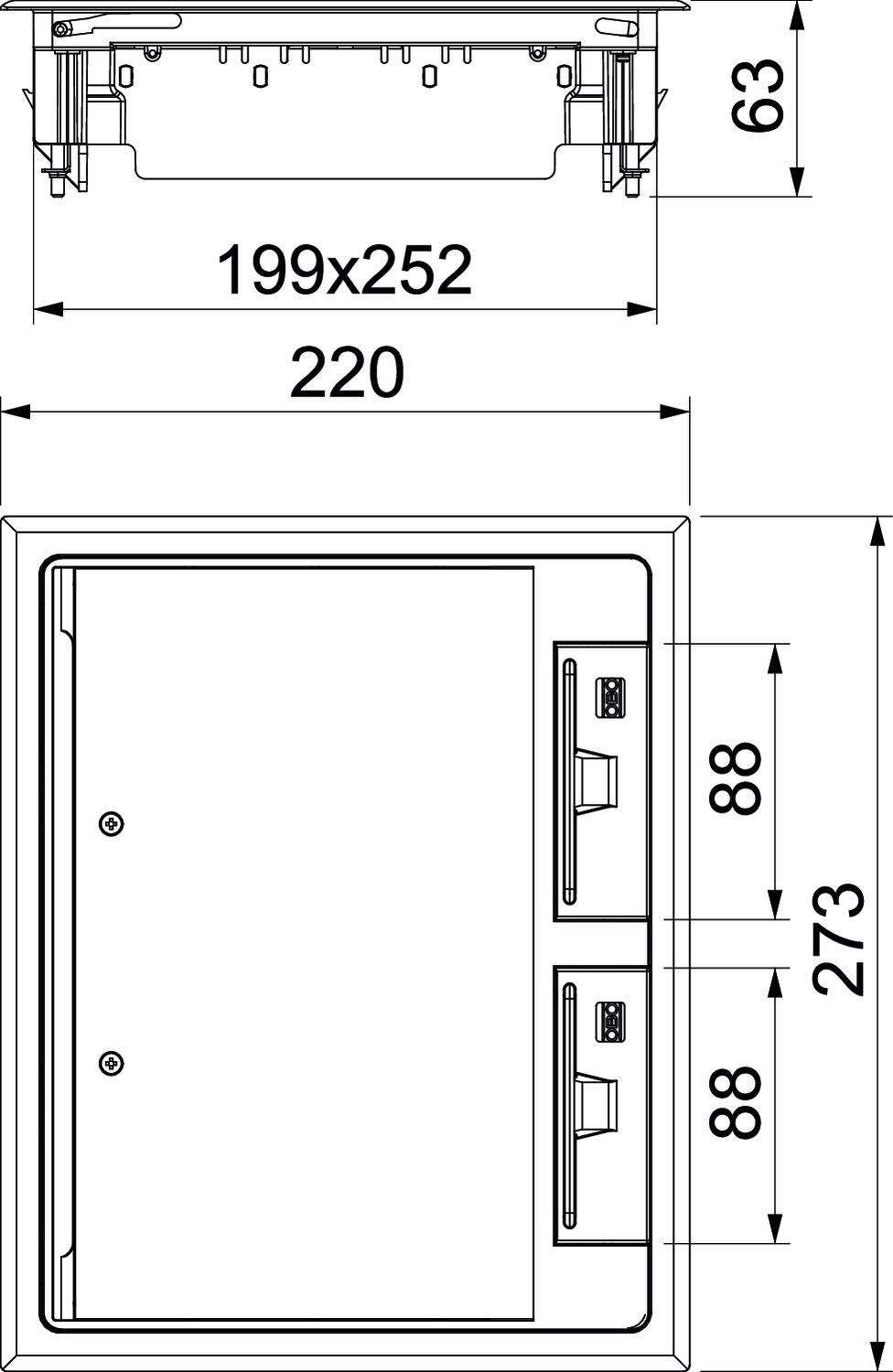

Barva jekleno siva; RAL 7011 Debelina talne obloge 5 mm Dimenzija 273x220x61 Dovoljenja VDE Globina za vgradnjo 73 mm IK-koda stopnje zaščite IK08 Izvedba pravokotno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Material poliamid Mera H 73 mm Min. višina tal 73 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 2.500 N Navpična obremenitev, velika površina do 3.000 N Nazivna velikost za enote za vgradnjo aparatov 6 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Streme ročaja Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha ne Število nosilcev aparata 3 Število vgradnih naprav 9 Tip vgradnega sistema MT3 / GB2 Vgradna dolžina 199 mm Vgradna širina 252 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanja dolžina 220 mm Zunanja širina 273 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos - Prenosi
-
Podatkovni list GES6 U 7011 / 7405308 , 0.29MB , pdfIzjava o skladnosti GES6 U 7011 / 7405308 , 0.17MB , pdfREACH Izjava o skladnosti GES6 U 7011 / 7405308 , 0.12MB , pdfRoHS Izjava o skladnosti GES6 U 7011 / 7405308 , 0.13MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, GES , 0.12MB , pdfZa ta proizvod informativna besedila niso na voljo
