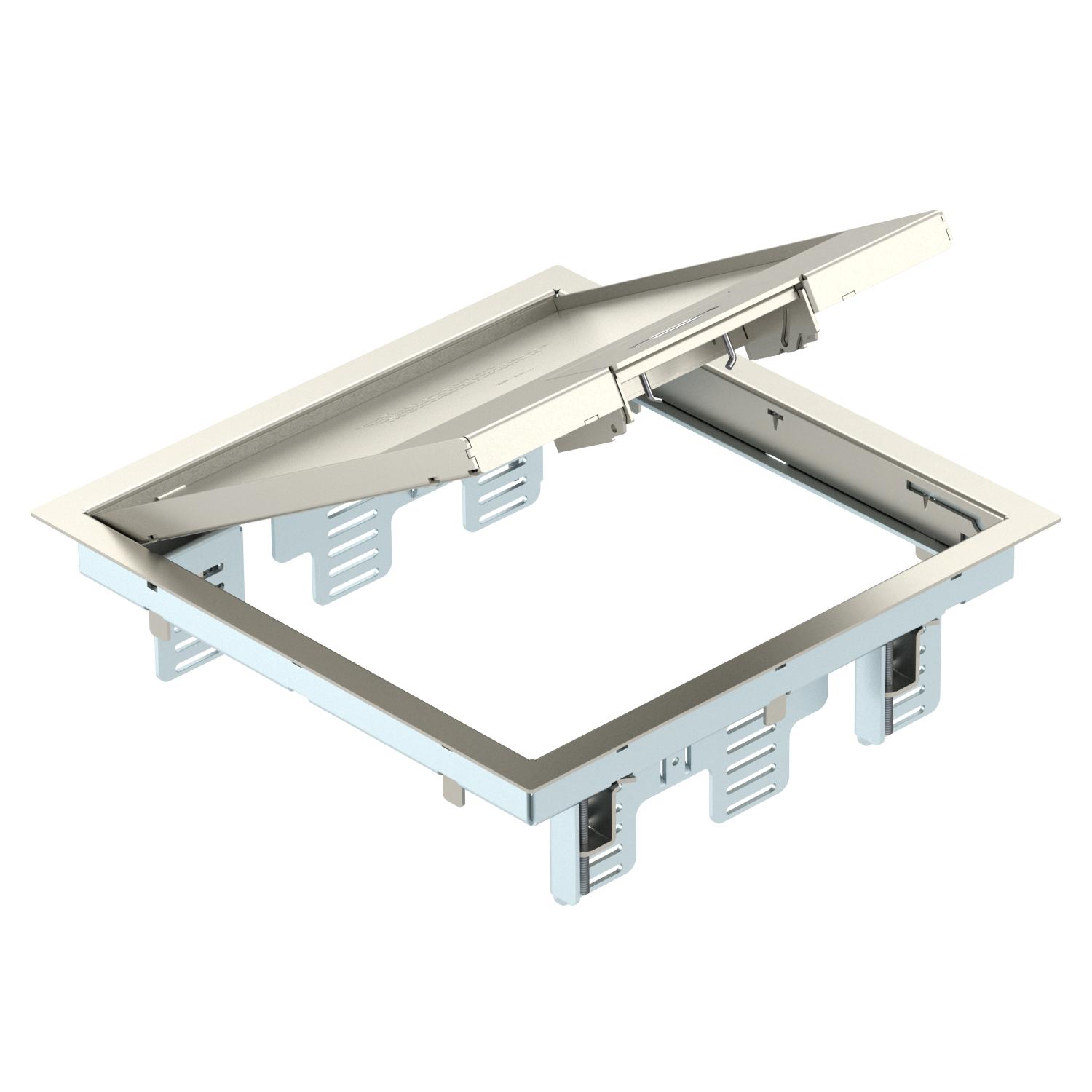

Vgradni okvir s pokrovom GES9M-2 z ročico
Št. art. 7405371 | EAN 4012196028740
- Opis izdelka
-
Opis izdelka

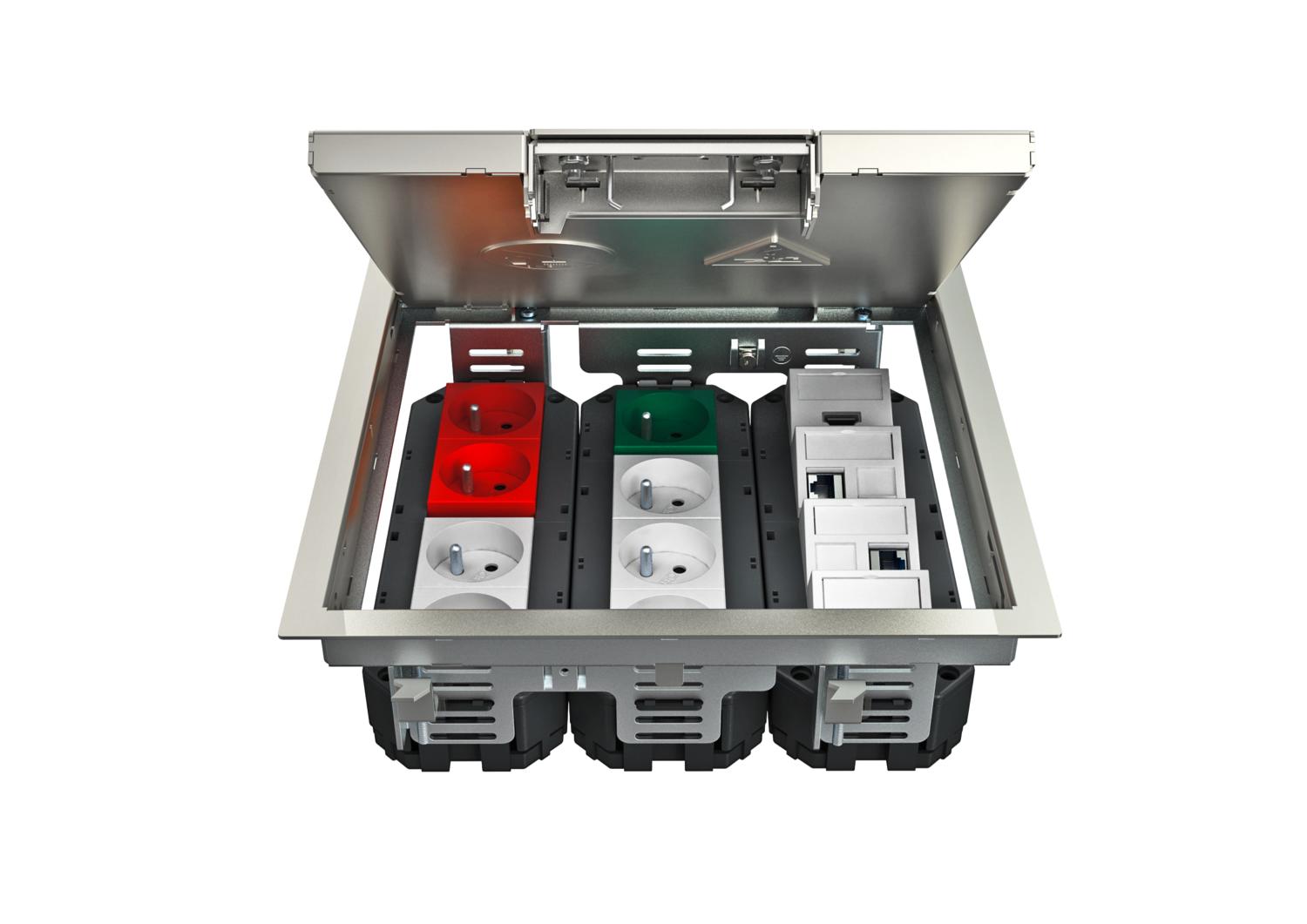

Vgradni okvir s pokrovom z ročico za vgradnjo 12 posameznih elektroelementov Modul 45 v 3 univerzalnih nosilcih UT4, uporaba v sistemih talnih kanalov in dvojnih tleh v notranjih prostorih.
Zatično vodilo iz pocinkane jeklene pločevine

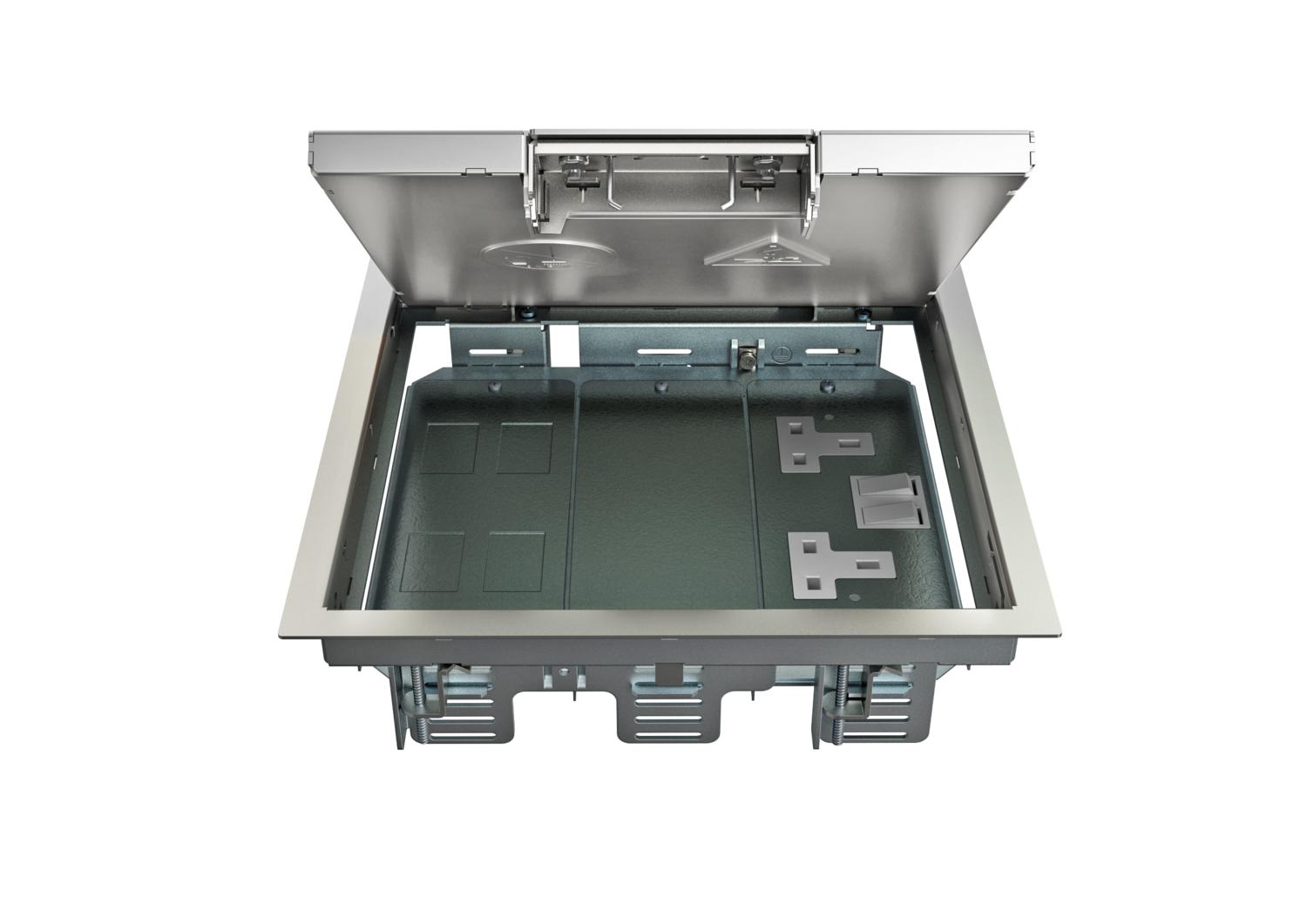

Vgradni okvir s pokrovom in ročico, 3-komorni, za vgradnjo montažnega nosilca MT9. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5
-
- Tehnični podatki
-
Tehnični podatki
Debelina talne obloge 5 mm Dimenzija 266x266x69 Dolžina 265 mm Globina za vgradnjo 78 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Material Nerjaveče jeklo 1.4301 Min. višina tal 78 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Streme ročaja Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha ne Širina 265 mm Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema MT4 / GB3 Vgradna dolžina 244 mm Vgradna širina 244 mm Višina 67 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanja dolžina 265 mm Zunanja širina 265 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos - Prenosi
-
Podatkovni list GES9M-2 10U / 7405371 , 0.21MB , pdfIzjava o skladnosti GES9M-2 10U / 7405371 , 0.17MB , pdfREACH Izjava o skladnosti GES9M-2 10U / 7405371 , 0.12MB , pdfRoHS Izjava o skladnosti GES9M-2 10U / 7405371 , 0.12MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, GES , 0.12MB , pdfNavodila za montažo Navodila za montažo vpenjalnega kotnika GESM-2 , 0.03MB , pdf
