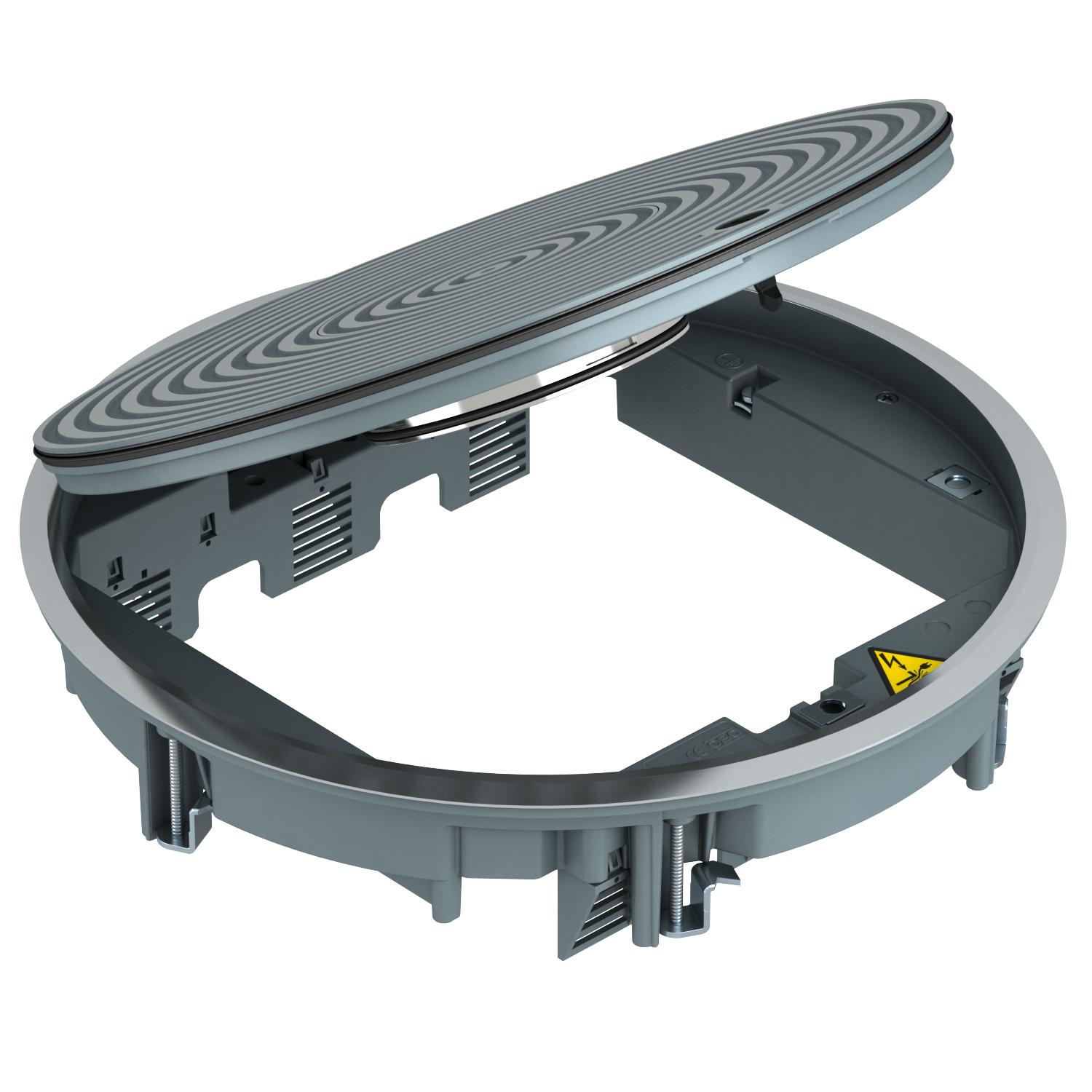

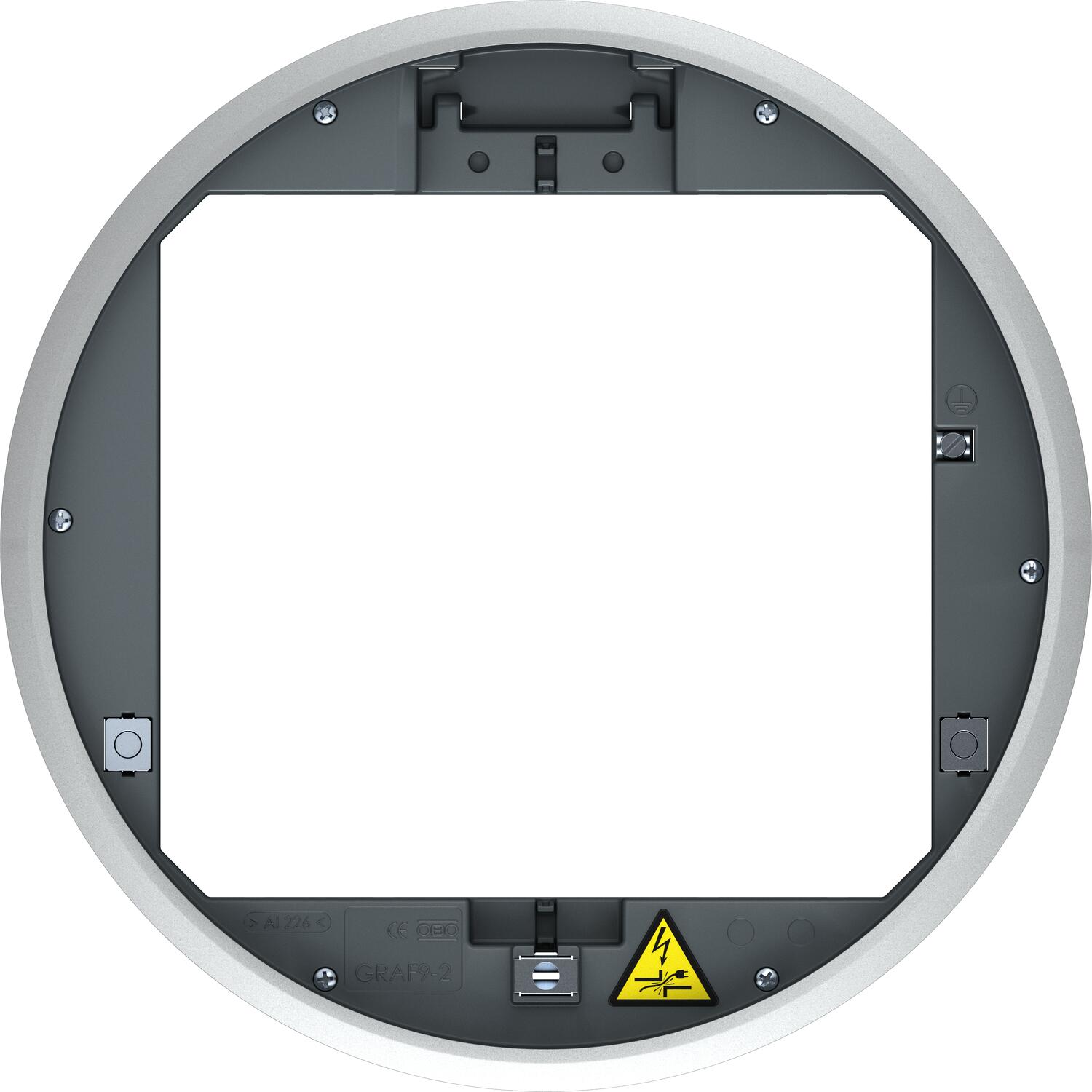

Vgradni okvir s pokrovom GRAF9 za mokro vzdrževanje
Št. art. 7405746 | EAN 4012195866985
- Opis izdelka
-
Opis izdelka
Vgradni okvir s tubusom za mokro vzdrževana tla, za vgradnjo do 12 posameznih elektroelementov Modul 45 v 3 univerzalne nosilce UT4, uporaba v sistemih talnih kanalov in dvojnih tleh v notranjih prostorih.
Vstavek za aparat s tubusom za mokro vzdrževana tla, 3-komorni, za vgradnjo montažnega nosilca MT9. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5.
-
- Tehnični podatki
-
Tehnični podatki

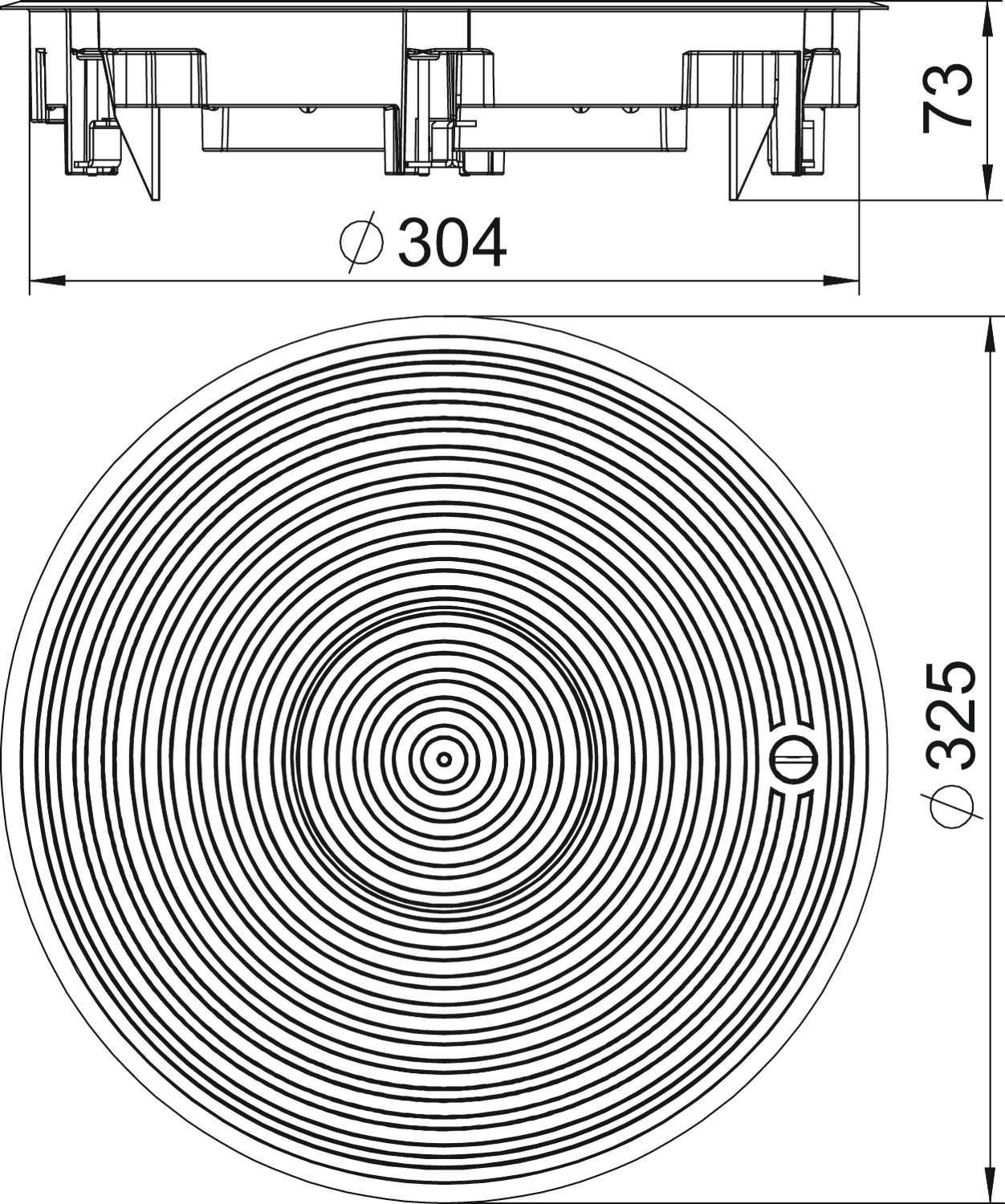

Barva jekleno siva; RAL 7011 Dimenzija Ø325x74 Dovoljenja VDE Globina za vgradnjo 80 mm IK-koda stopnje zaščite IK10 Izvedba okroglo Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev da Material aluminijeva tlačna litina Min. višina tal 80 mm Možnost vgradnje tesnila da Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 10.000 N Nazivna velikost za enote za vgradnjo aparatov R9 Nega tal mokro Odpiralni mehanizem Vrtljivi zapah Okvirna izvedba Okvir za zaščito tepiha Premer vgradnje 305 Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje da Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha da Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Vrsta zaščite (IP) v neuporabljenem stanju IP45 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo ne Zaščitni okvir talne obloge da Zunanji premer 325 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

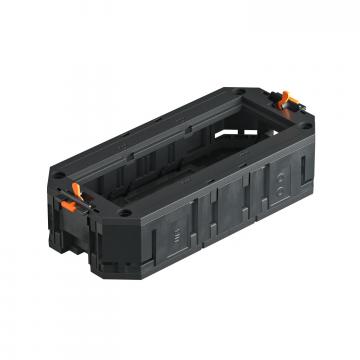

Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos - Prenosi
-
Podatkovni list GRAF9-2 U 7011 / 7405746 , 0.32MB , pdfREACH Izjava o skladnosti GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfRoHS Izjava o skladnosti GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, GRAF9 , 0.28MB , pdfNavodila za montažo Navodila za montažo vstavka za aparat GRAF9-2 , 0.35MB , pdfNavodila za uporabo Navodila za uporabo PF-G , 2.00MB , pdfZa ta proizvod informativna besedila niso na voljo
