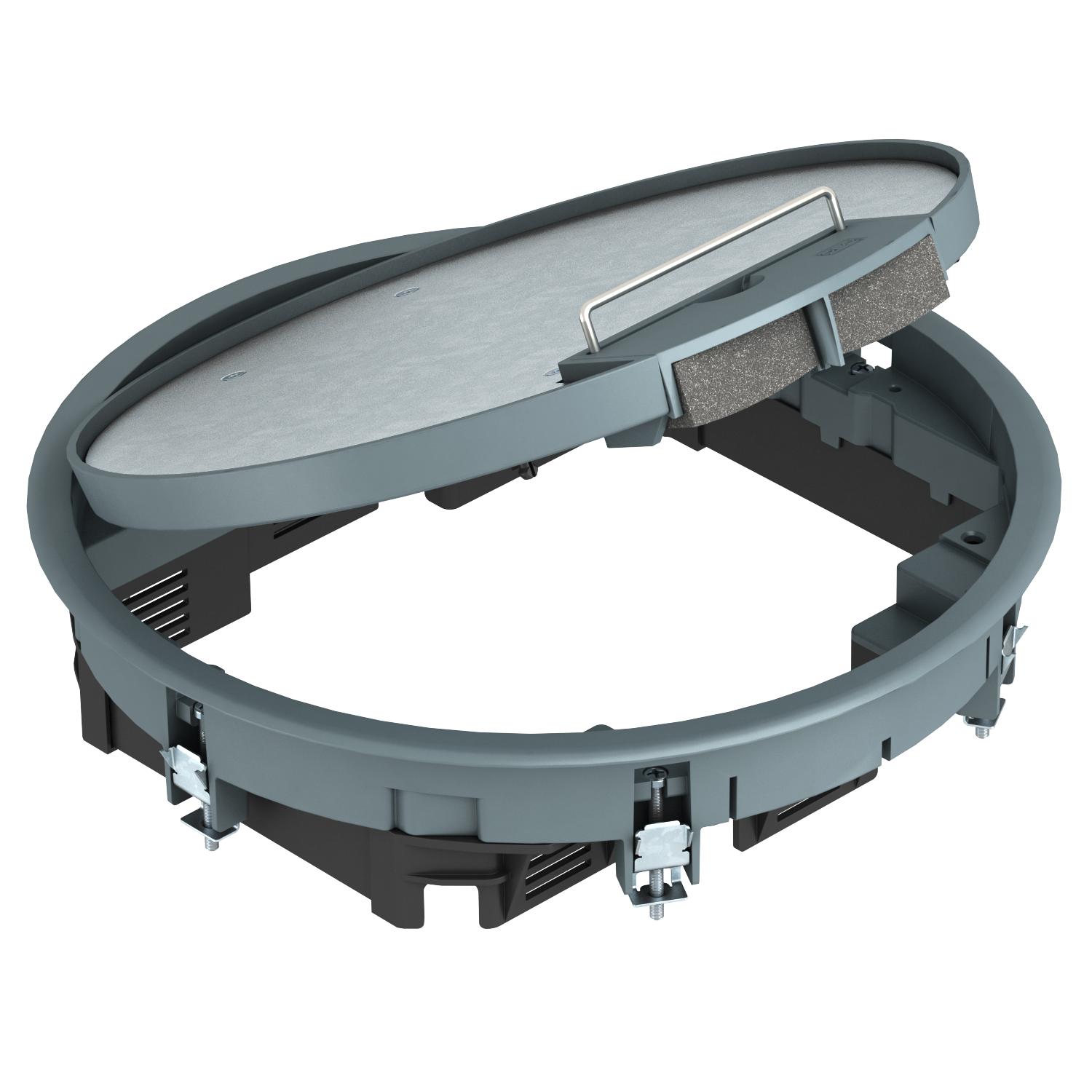

Vgradni okvir s pokrovom z ročico GESR7
Št. art. 7405452 | EAN 4012195103783
- Opis izdelka
-
Opis izdelka

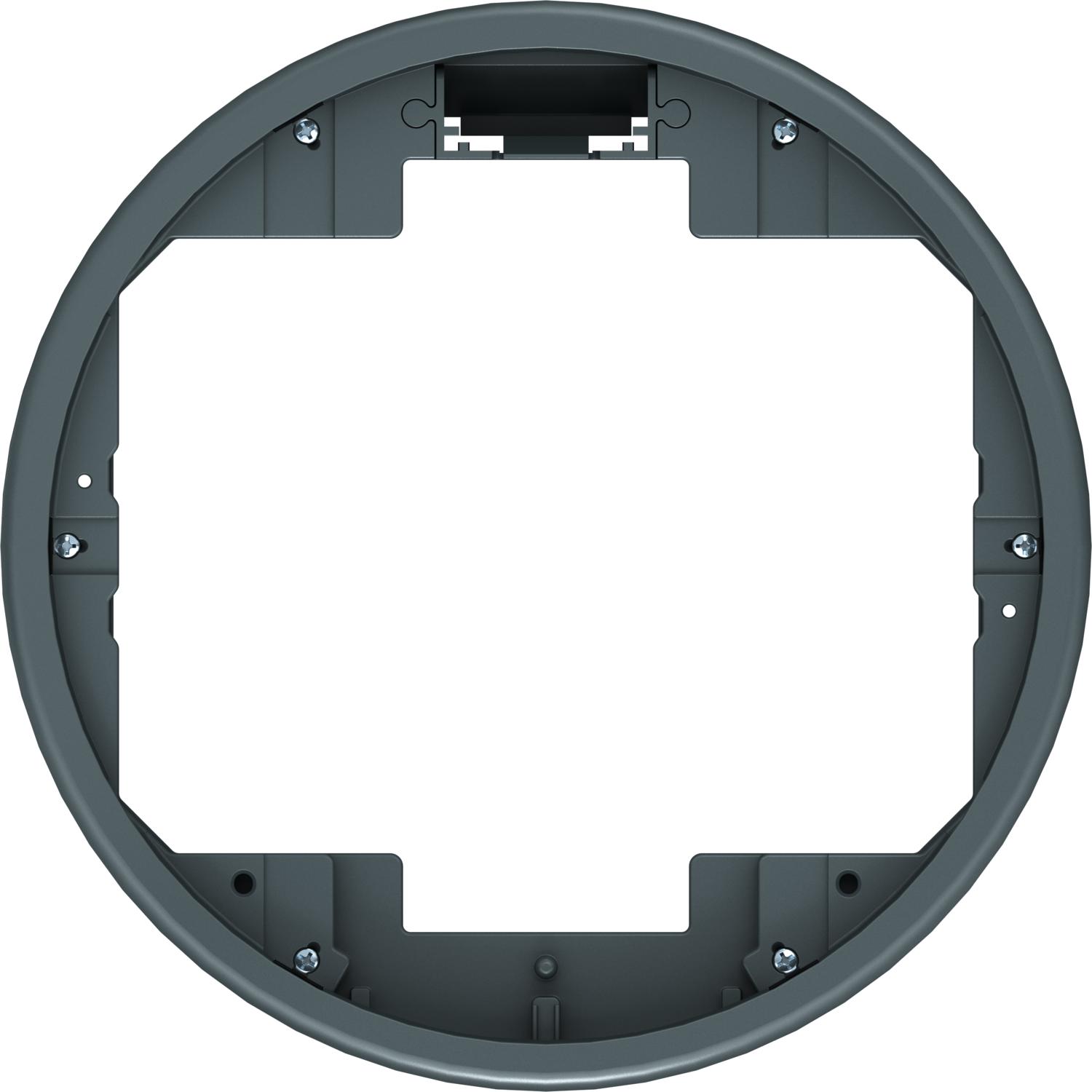

Vgradni okvir s pokrovom z ročico za vgradnjo 10 posameznih elektroelementov Modul 45 v 2 univerzalnih nosilcih UT3 in UT4, uporaba v sistemih talnih kanalov in dvojnih tleh v notranjih prostorih.
-
- Tehnični podatki
-
Tehnični podatki

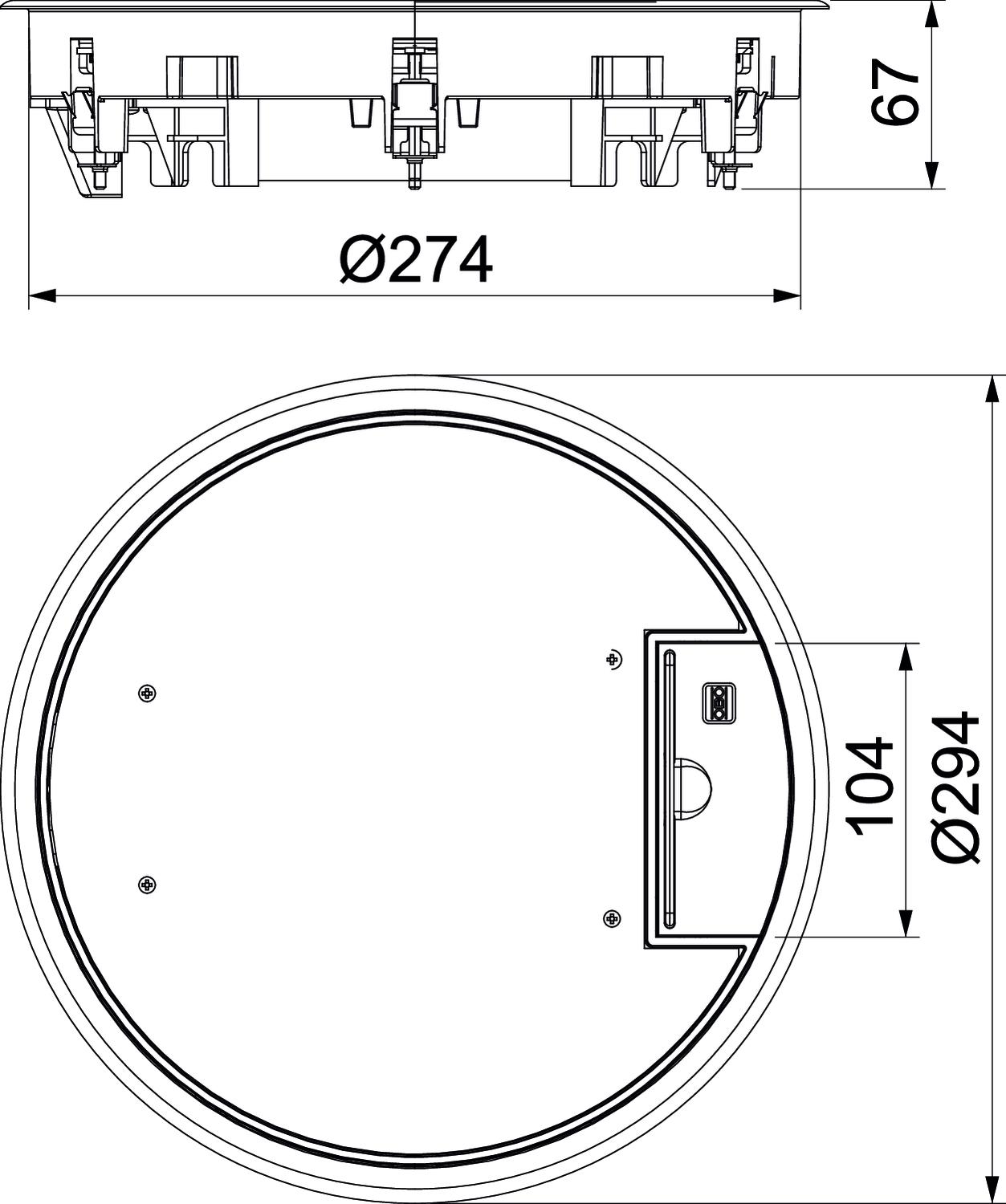

Barva jekleno siva; RAL 7011 Debelina talne obloge 5 mm Dimenzija Ø294x66 Dovoljenja VDE Globina za vgradnjo 78 mm IK-koda stopnje zaščite IK08 Izvedba okroglo Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Material poliamid Mera H 78 mm Min. višina tal 78 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov R7 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Streme ročaja Okvirna izvedba Okvir za zaščito tepiha Premer vgradnje 275 Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha da Število nosilcev aparata 3 Število vgradnih naprav 10 Tip vgradnega sistema UT3 / UT4 Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanji premer 294 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos - Prenosi
-
