Vgradni okvir s pokrovom z ročico GESR9
Št. art. 7405536 | EAN 4012195104216
- Opis izdelka
-
Opis izdelka

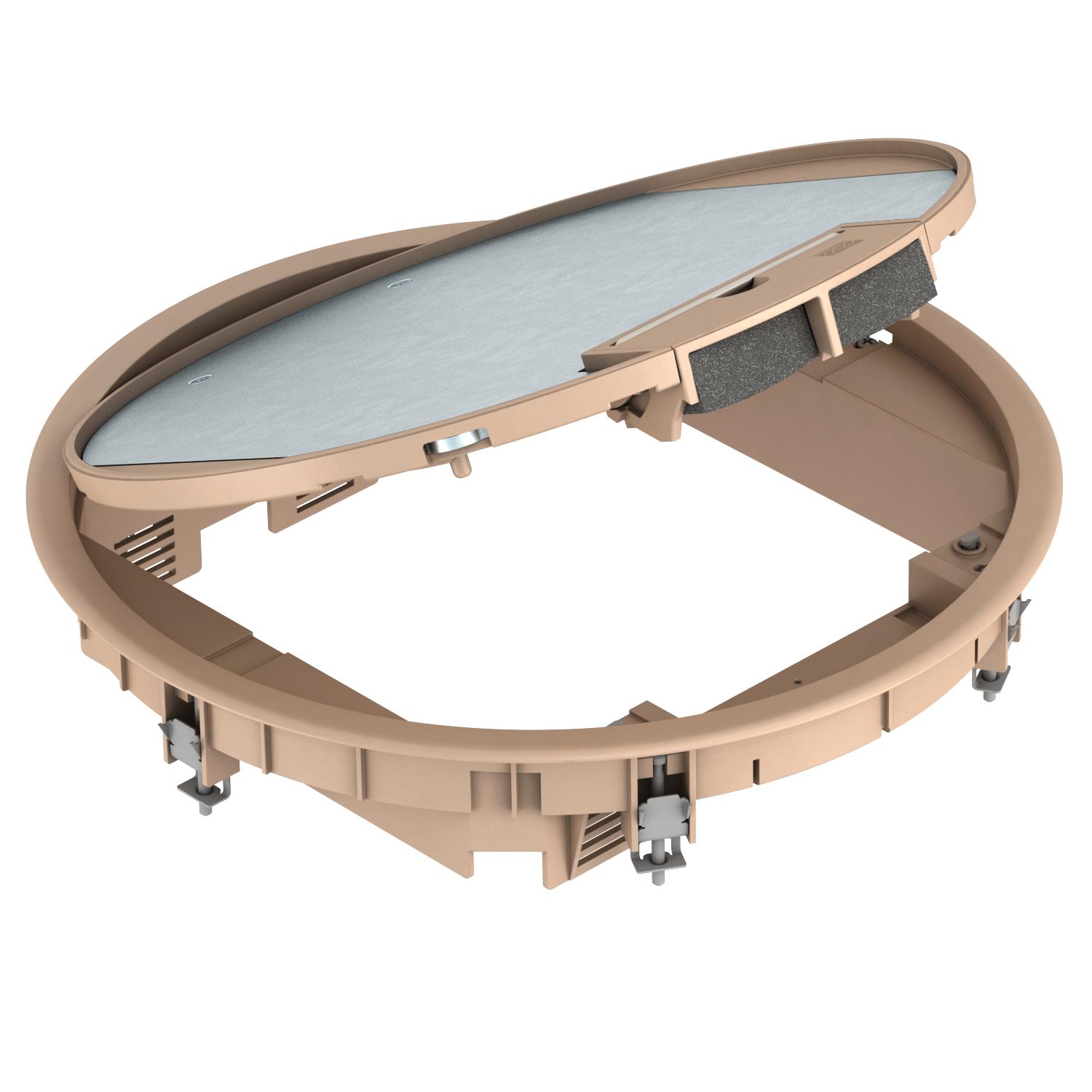

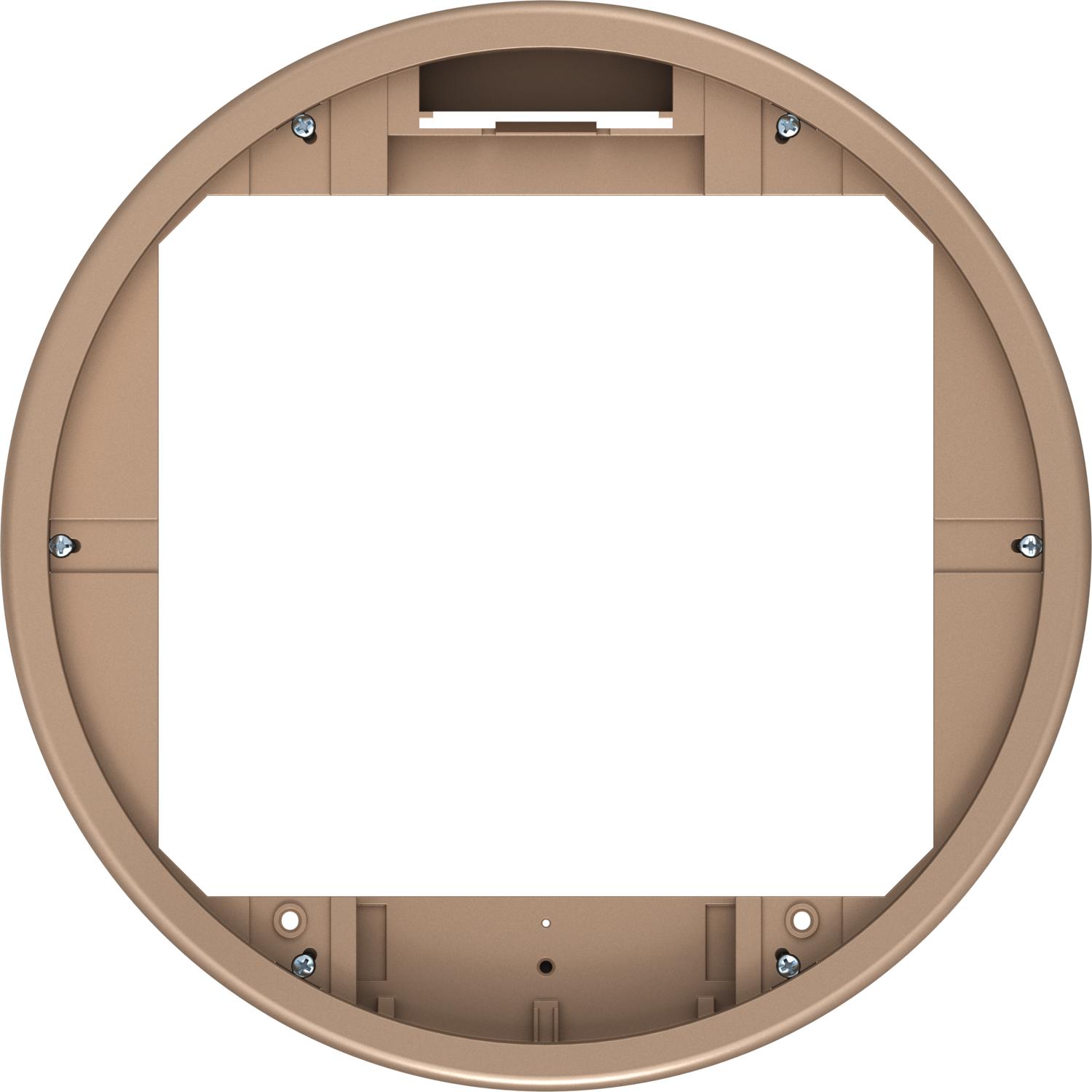

Vgradni okvir s pokrovom z ročico za vgradnjo 12 posameznih elektroelementov Modul 45 v 3 univerzalnih nosilcih UT4, uporaba v sistemih talnih kanalov in dvojnih tleh v notranjih prostorih.
-
- Tehnični podatki
-
Tehnični podatki

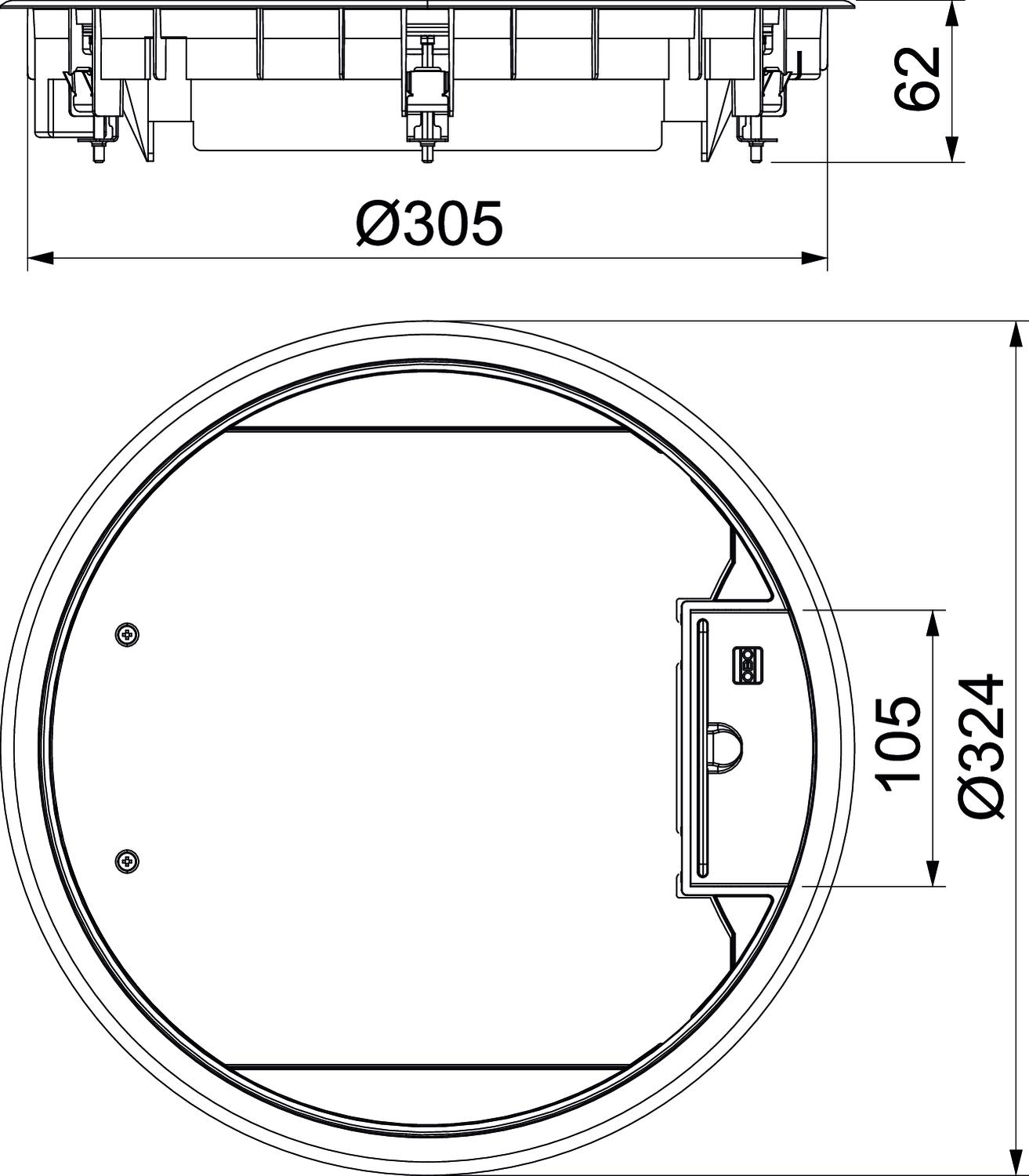

Barva sivo-bež; RAL 1019 Debelina talne obloge 5 mm Dimenzija Ø324x61 Dolžina 324 mm Dovoljenja VDE Globina za vgradnjo 73 mm IK-koda stopnje zaščite IK08 Izvedba okroglo Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Material poliamid Min. višina tal 73 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov R9 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odpiralni mehanizem Streme ročaja Premer vgradnje 305 Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha ne Širina 324 mm Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema MT4 / GB3 Višina 62 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 Z odprtino za talno oblogo da Zaščitni okvir talne obloge da Zunanji premer 324 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos - Prenosi
-
