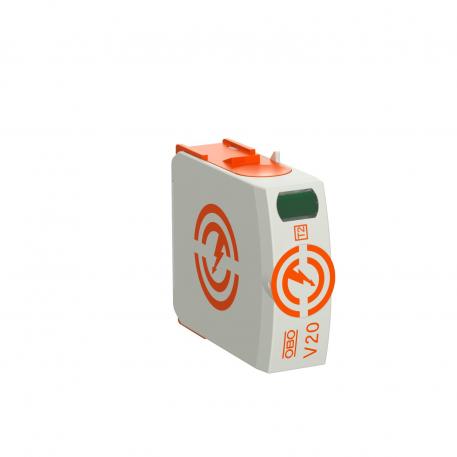

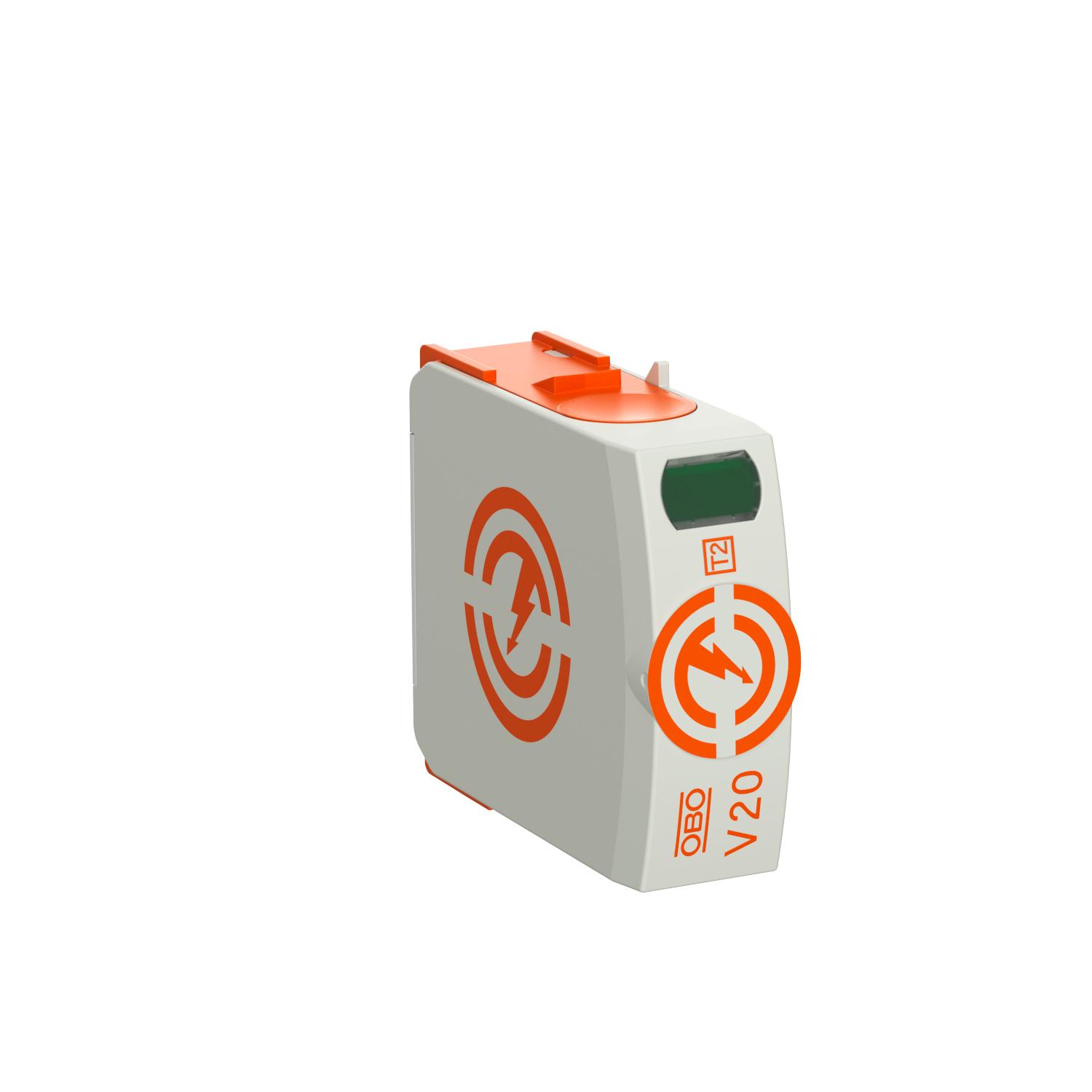

Vložek V20 280 V

Št. art. 5095364 | EAN 4012196163557

Št. art. / Tip

Izvedba polov	1

Najvišja trajna napetost AC

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Pokrov, prenapetostni odvodnik tipa 2

• za izenačitev potenciala zaščite pred udarom strele po VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 40 kA (8/20) na pol po zaslugi visokozmogljivih varistorjev

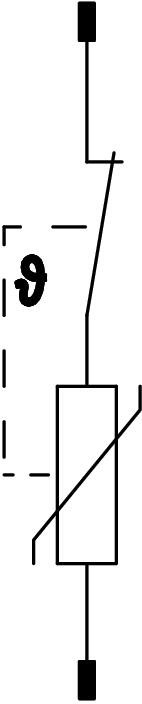

• modularni vtični pokrov z dinamično ločilno pripravo in optičnim prikazom delovanja
• mehanizem za zaklepanje z zaščito pred vibracijami in napačnim spajanjem vložkov različnih
napetosti
• plastika po UL 94 V-0

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne

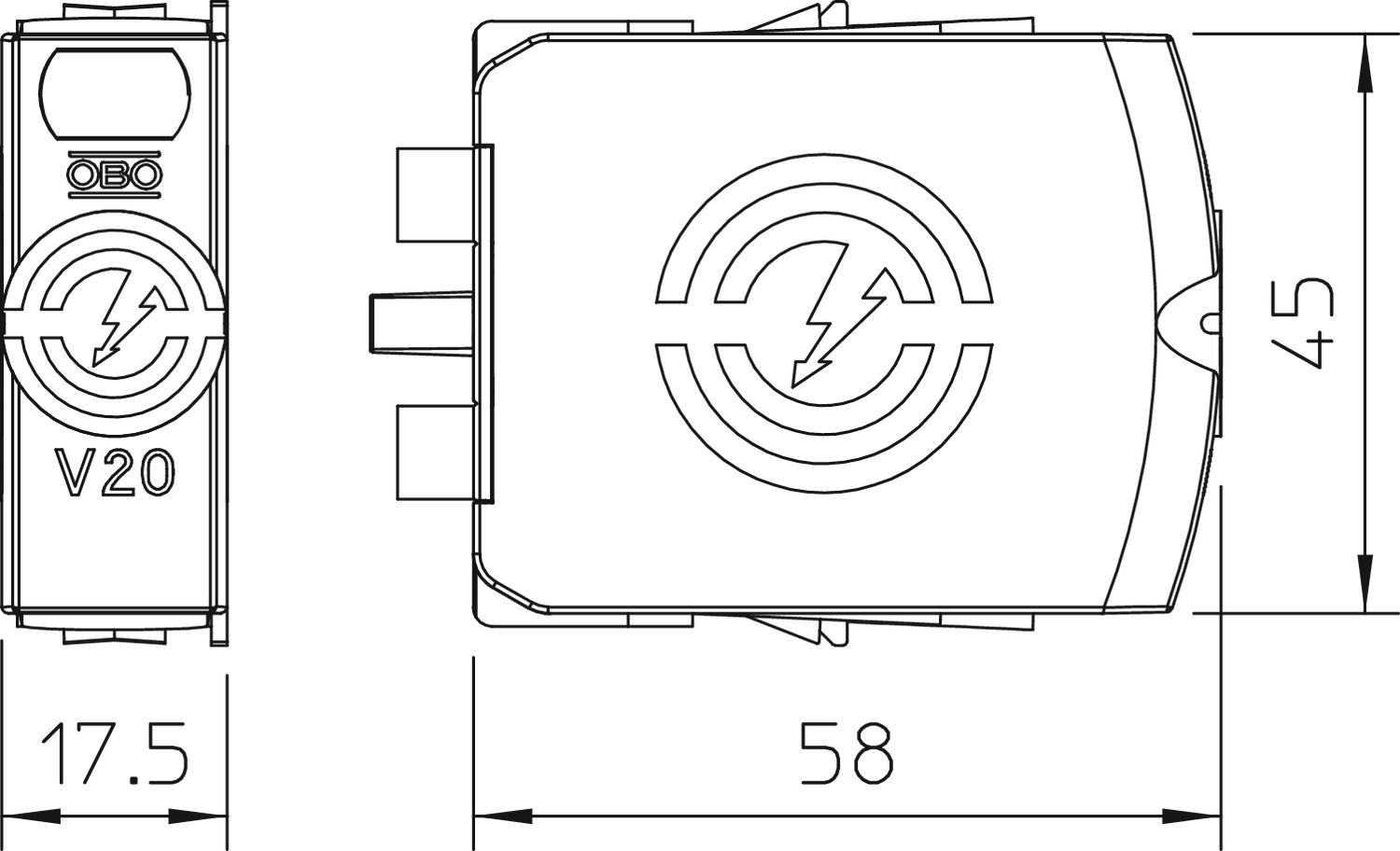

Dimenzija	280V
Dovoljenja	VDE
Integrirana predvarovalka	ne
Izpihano	ne
Izvedba polov	1
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom	50 kA eff
Maks. delovna temperatura	80 °C
Maksimalni odvodni udarni tok (8/20 μs)	40 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N]	40 kA
Material ohišja	PA UL 94 V-0
Min. delovna temperatura	-40 °C
Minimalna razdalja	1,5 mm
Način montaže	na osnovni element
Najvišja trajna napetost (L–N)	280 V
Najvišja trajna napetost AC	280 V

Nazivna napetost AC (50/60 Hz)	230 V
Nazivni odvodni udarni tok (8/20 µs)	20 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	20 kA
Oblika omrežja	drugo
Odporen proti kratkemu stiku	da
Preostala napetost [L-N] @ 1 kA	0,8 kV
Preostala napetost [L-N] @ 5 kA	1 kV
Raven zaščite [L-N]	≤1,3
Razred testiranja tip 2	da
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 2
SPD po IEC 61643-1	class II
SPD po UL 1449	Tip 4
Število polov	1
Vrsta zaščite	IP20
