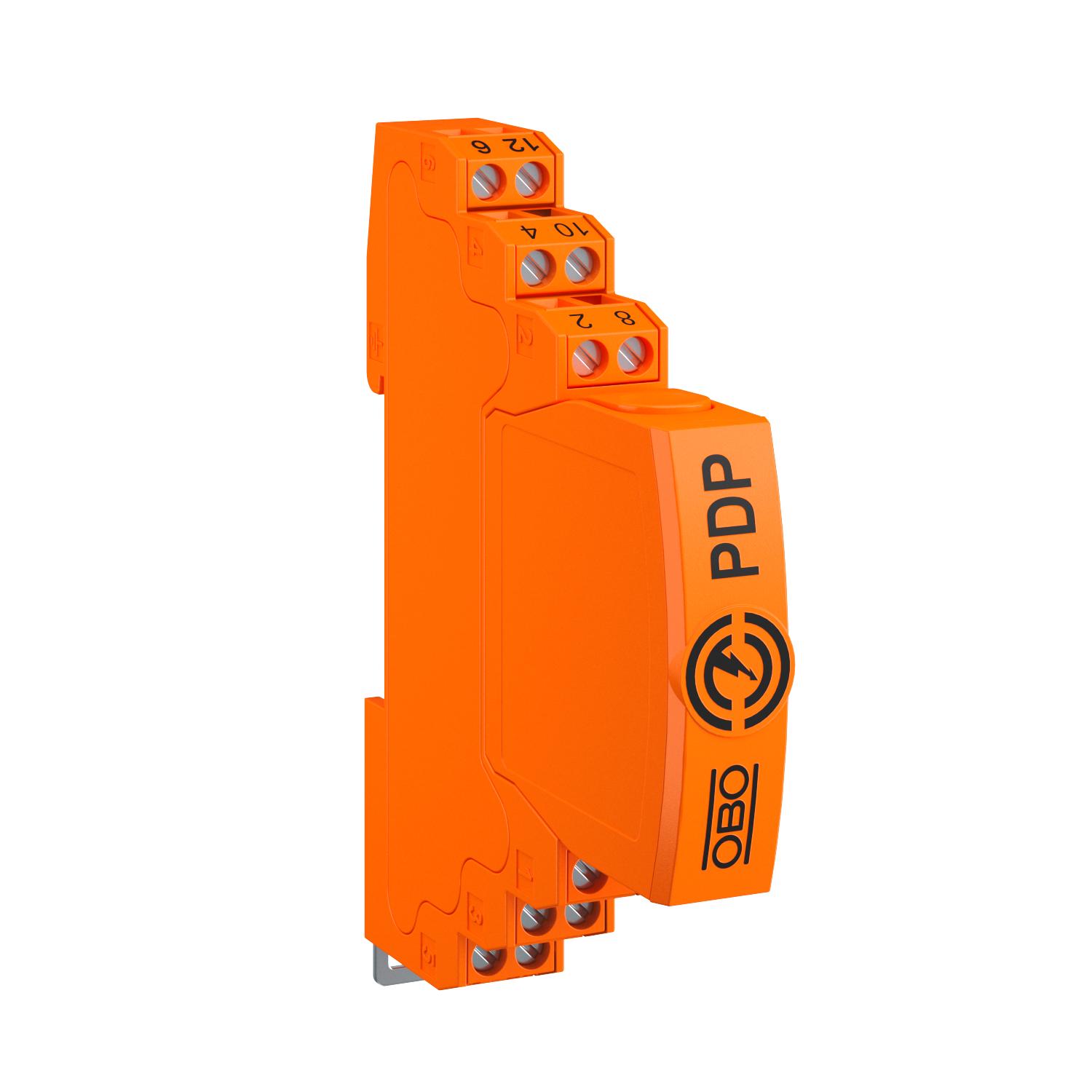

Vtična zaščita podatkovnih kablov, 2-polna, neposredna ozemljitev, 24 V
Št. art. 5080305 | EAN 4012196741922
- Opis izdelka
-
Opis izdelka
Natična zaščita podatkovnih kablov tipa 1+2/D1+C2 za uporabo v merilni, krmilni in regulacijski tehniki
• zaščitna naprava za večžilne sisteme
• neposredna zaščitna ozemljitev
• frekvenčno območje do 100 MHz
• ozemljitev je mogoča prek U-profila ali priključnega kabla
• majhna vgradna širina 12,5 mm
• visoka razpoložljivost sistema – brez prekinitve signala pri odsotnosti zaščitnega modula
Uporaba: univerzalna zaščita pred udarom strele in prenapetostjo za naprave za prenašanje podatkov v merilni, krmilni in regulacijski tehniki.
-
- Tehnični podatki
-
Tehnični podatki

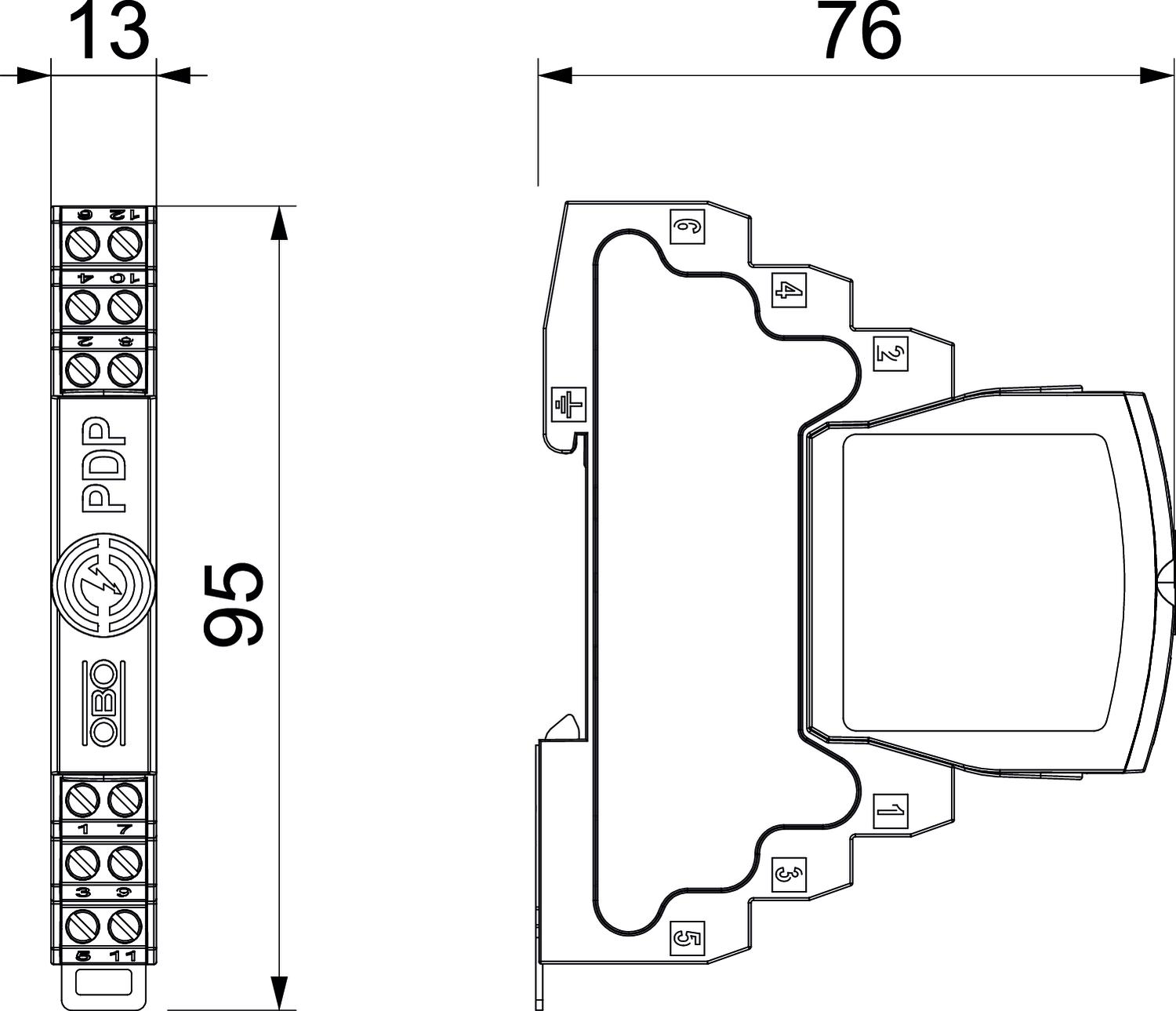

Dimenzija 24V Dolžina 76 mm Impulzni tok 2,5 kA Izvedba 2-polni Kapaciteta (žila-ozemljitev) ≤30 pF Kapaciteta (žila-žila) ≤30 pF Kategorie Tip 1+2/D1+C2 LPZ 0→2 Maks. priključni presek, fleksibilni 1,5 mm² Maks. priključni presek, togi 2,5 mm² Maks. priključni presek, večžični 2,5 mm² Maks. temperaturno območje uporabe 80 °C Mejna frekvenca 100 MHz Min. priključni presek, fleksibilni 0,14 mm² Min. priključni presek, togi 0,14 mm² Min. priključni presek, večžilni 0,14 mm² Min. temperaturno območje uporabe -40 °C Montaža vhod/izhod Vijačne sponke Najvišja trajna napetost AC 21 V Najvišja trajna napetost DC 30 V Natični sistem Sponka Nazivni bremenski tok AC 0,425 A Nazivni bremenski tok DC 0,6 A Nazivni odvodni udarni tok (8/20 µs) 10 kA Nazivni odvodni udarni tok In po C2 (skupno) 20 kA Odpornost proti udarnemu toku žila-ozemljitev 10 kV / 5 kA Odpornost proti udarnemu toku žila-žila 10 kV / 5 kA Ozemljitev prek: Priključni kabel/U-profil Priključek za oklop da Raven zaščite žila-ozemljitev 850 V Raven zaščite žila-žila 150 V Serijska upornost 1.2 ± 5% Serijska upornost na žilo 1,2 Ω ± 5% Signalizacija na aparatu nima Širina 13 mm Skladno z normo IEC 61643-21 Skupni odvodni udarni tok (10/350) 2,5 kA Skupni odvodni udarni tok (8/20) 20 kA SPD po EN 61643-11 Tip 1+2 SPD po IEC 61643-1 class I+II SPD po IEC 61643-21 Class I+II/D1+C2 Število polov 2 Višina 95 mm Vrsta zaščite IP20 Vstavitveno slabljenje (Insertion loss) ≤3 dB Zaščita neposredno - Vsi tipi
