Wall bracket AW 80
Št. art. 6417752 | EAN 4012196203475
- Opis izdelka
-
Opis izdelka

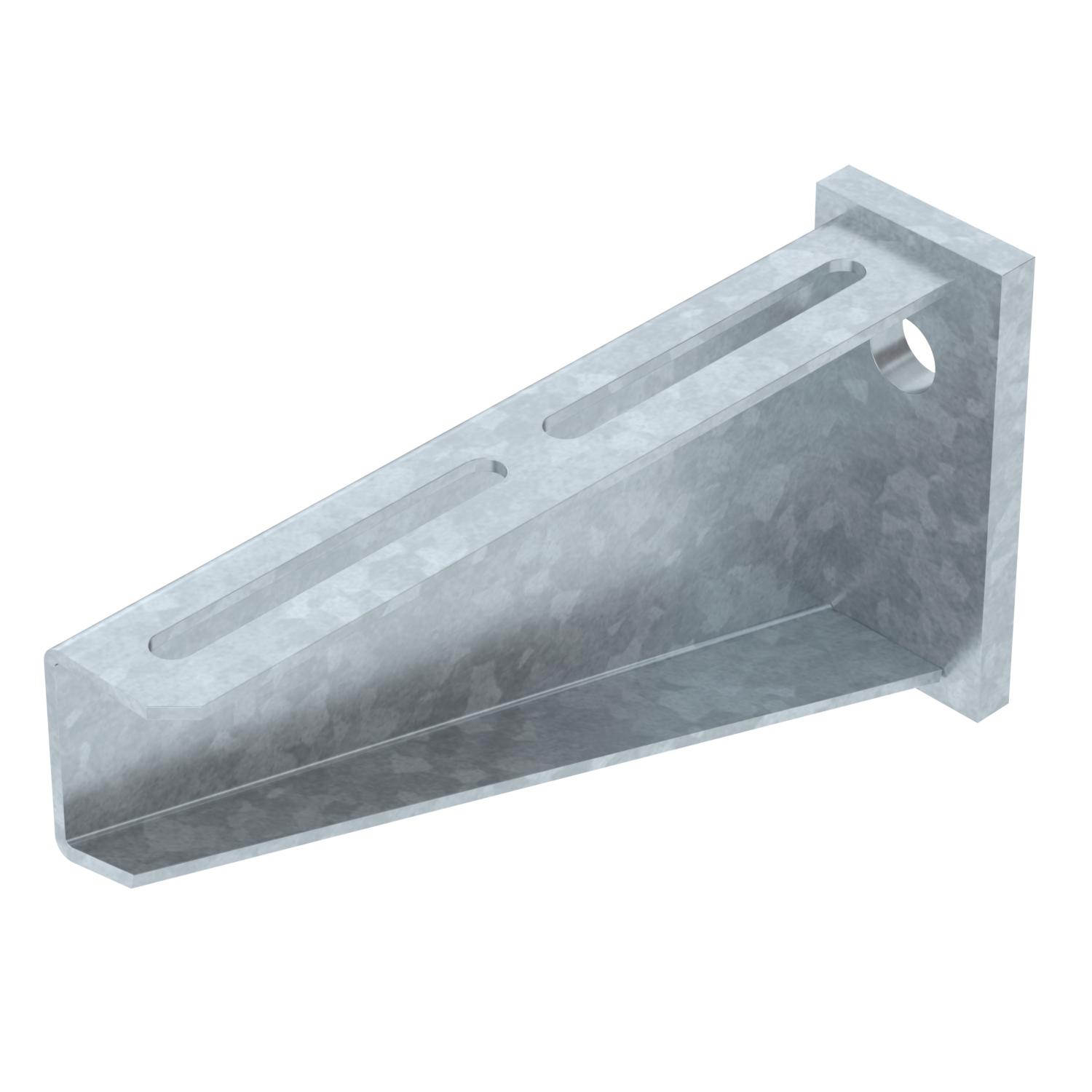

Heavy-duty wall bracket with welded head plate.
-
- Tehnični podatki
-
Tehnični podatki

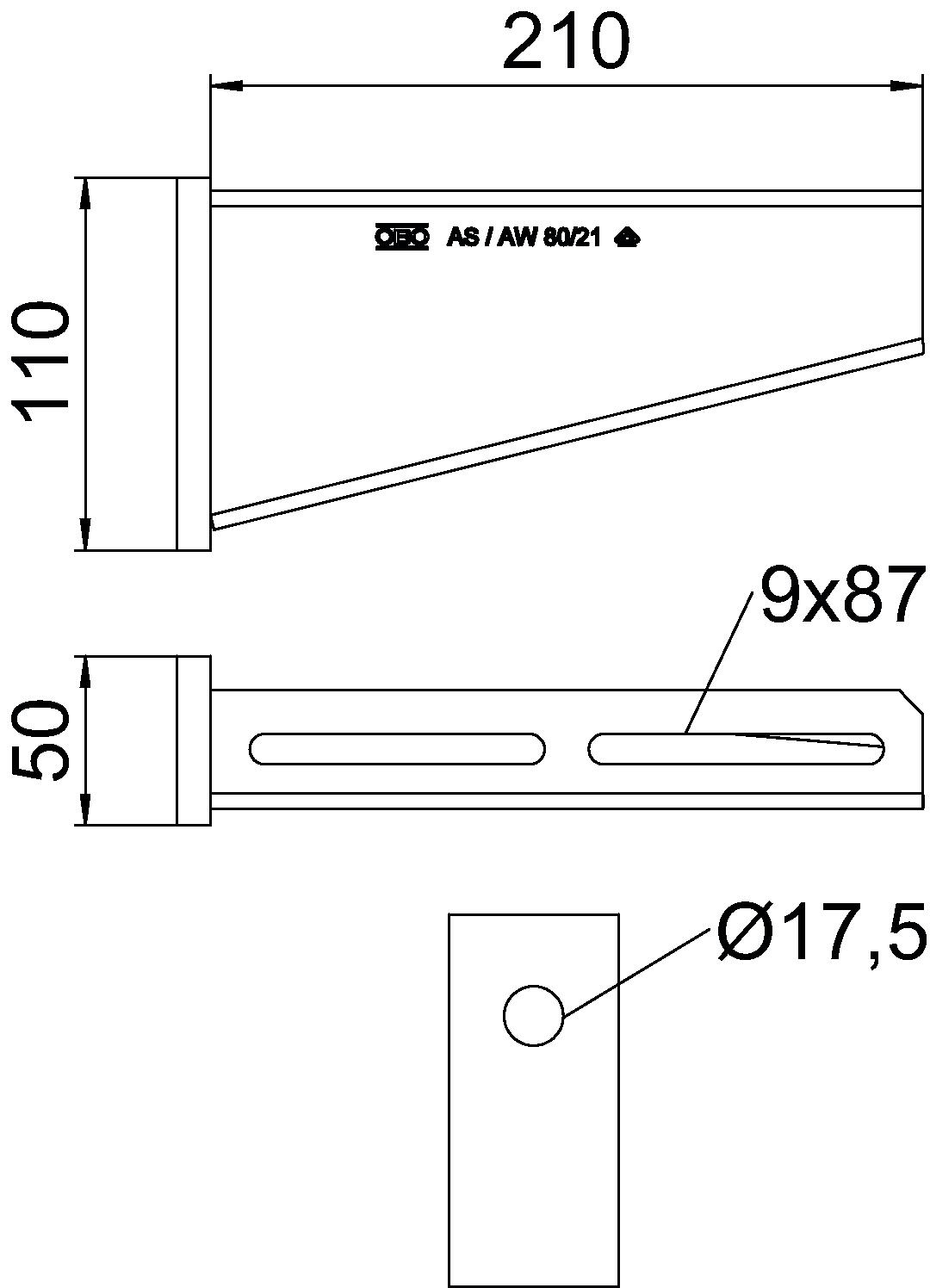

Dimenzija B210mm Dolžina 50 mm F v kN 8 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 50 mm Mera B 210 mm Mera H 110 mm Mera L 210 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 17,5 mm Širina 210 mm Višina 110 mm Tehnični podatki

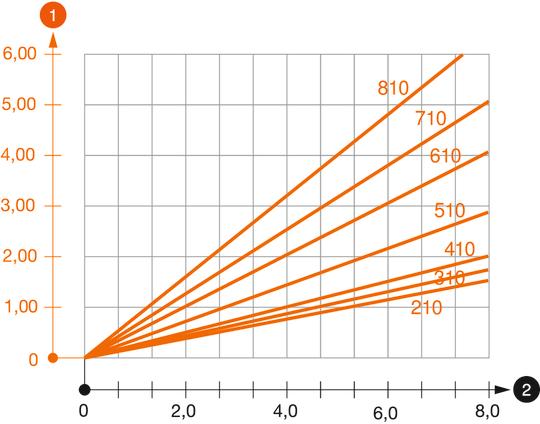

Load diagram, bracket, type AW 80
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
Podatkovni list AW 80 21 FT / 6417752 , 0.20MB , pdfIzjava o skladnosti AW 80 21 FT / 6417752 , 0.13MB , pdfREACH Izjava o skladnosti AW 80 21 FT / 6417752 , 0.12MB , pdfRoHS Izjava o skladnosti AW 80 21 FT / 6417752 , 0.13MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za stropne nosilce in konzole , 0.12MB , pdfIzjava o verodostojnosti okoljskih podatkov Umweltproduktdeklaration (EPD) , 1.48MB , pdfNavodila za montažo Navodila za montažo U-profilov , 0.04MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdf
