Washer F 20 | 20 | 11 | 2 | M10

morepic-1

morepic-2

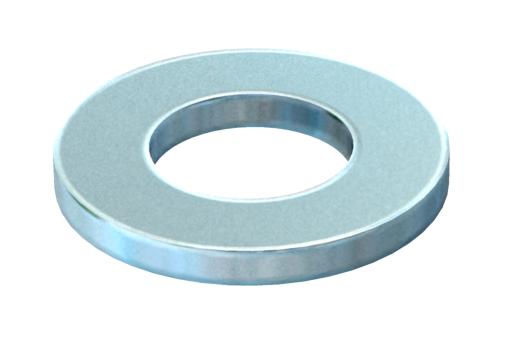

Washer F

Št. art. 3402460 | EAN 4012195300854

Št. art. / Tip

Mera D min.

Mera d maks.

Mera d

Mera H

Navoj

Opis izdelka

Opis izdelka

Washer for universal use.

Tehnični podatki

Tehnični podatki

Debelina materiala	2 mm
Debelina pločevine	0,08 in
Dimenzija	M10
Material	Jeklo
Mera d	11 mm
Mera d maks.	20 mm
Mera D min.	20 mm
Mera H	2 mm

Navoj	M10
Notranji premer	10,5 mm
Oblika luknje	okroglo
Površina	vroče pocinkano
Premer	20 mm
Promjer rupe	10,5 mm
Zunanji premer	20 mm

Vsi tipi

Vsi tipi

Tip	Mera D min.	Mera d maks.	Mera d	Mera H	Navoj	Št. art.	Količina	Min. prodajna enota
966 M6 F	12 mm	12 mm	6,6 mm	1,6 mm	M6	3402444	Kos	100 Kos
966 M8 F	16 mm	16 mm	9 mm	1,6 mm	M8	3402452	Kos	100 Kos
966 M10 F	20 mm	20 mm	11 mm	2 mm	M10	3402460	Kos	100 Kos
966 M12 F	24 mm	24 mm	13,5 mm	2,5 mm	M12	3402479	Kos	100 Kos

Prenosi

Podatkovni list 966 M10 F / 3402460 , 0.17MB , pdf

Vodič KTS Kabeltragsysteme , 1.61MB , pdf

Katalog Kabeltragsysteme , 45.23MB , pdf

Izjava o skladnosti 966 M10 F / 3402460 , 0.06MB , pdf

Prenesi

Navodila za montažo General information on the mounting , 2.61MB , pdf

Grafika izdelka 966 M10 F / 3402460, 13.56 kB, jpg

Dimenzionirana risba 966 M10 F / 3402460, 59.05 kB, jpg

966 M10 F / 3402460

3402460_KSTP1.stp, 14.81 kB
