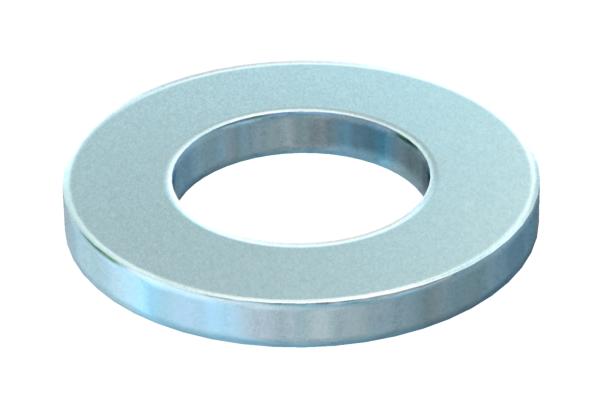

Washer F 24 | 24 | 13,5 | 2,5 | M12

morepic-1

morepic-2

Washer F

Št. art. 3402479 | EAN 4012195300915

Št. art. / Tip

Mera D min.

Mera d maks.

Mera d

Mera H

Navoj

Opis izdelka

Opis izdelka

Washer for universal use.

Tehnični podatki

Tehnični podatki

Debelina materiala	2,5 mm
Debelina pločevine	0,1 in
Dimenzija	M12
Material	Jeklo
Mera d	13,5 mm
Mera d maks.	24 mm
Mera D min.	24 mm
Mera H	2,5 mm

Navoj	M12
Notranji premer	13 mm
Oblika luknje	okroglo
Površina	vroče pocinkano
Premer	24 mm
Promjer rupe	13 mm
Zunanji premer	24 mm

Vsi tipi

Vsi tipi

Tip	Mera D min.	Mera d maks.	Mera d	Mera H	Navoj	Št. art.	Količina	Min. prodajna enota
966 M6 F	12 mm	12 mm	6,6 mm	1,6 mm	M6	3402444	Kos	100 Kos
966 M8 F	16 mm	16 mm	9 mm	1,6 mm	M8	3402452	Kos	100 Kos
966 M10 F	20 mm	20 mm	11 mm	2 mm	M10	3402460	Kos	100 Kos
966 M12 F	24 mm	24 mm	13,5 mm	2,5 mm	M12	3402479	Kos	100 Kos

Prenosi

Podatkovni list 966 M12 F / 3402479 , 0.17MB , pdf

Vodič KTS Kabeltragsysteme , 1.61MB , pdf

Katalog Kabeltragsysteme , 45.23MB , pdf

Izjava o skladnosti 966 M12 F / 3402479 , 0.06MB , pdf

Prenesi

Navodila za montažo General information on the mounting , 2.61MB , pdf

Grafika izdelka 966 M12 F / 3402479, 16.64 kB, jpg

Dimenzionirana risba 966 M12 F / 3402479, 59.05 kB, jpg

966 M12 F / 3402479

3402479_KSTP1.stp, 14.92 kB

Unterlegscheibe - 966 M12 F.rfa, 344.00 kB
