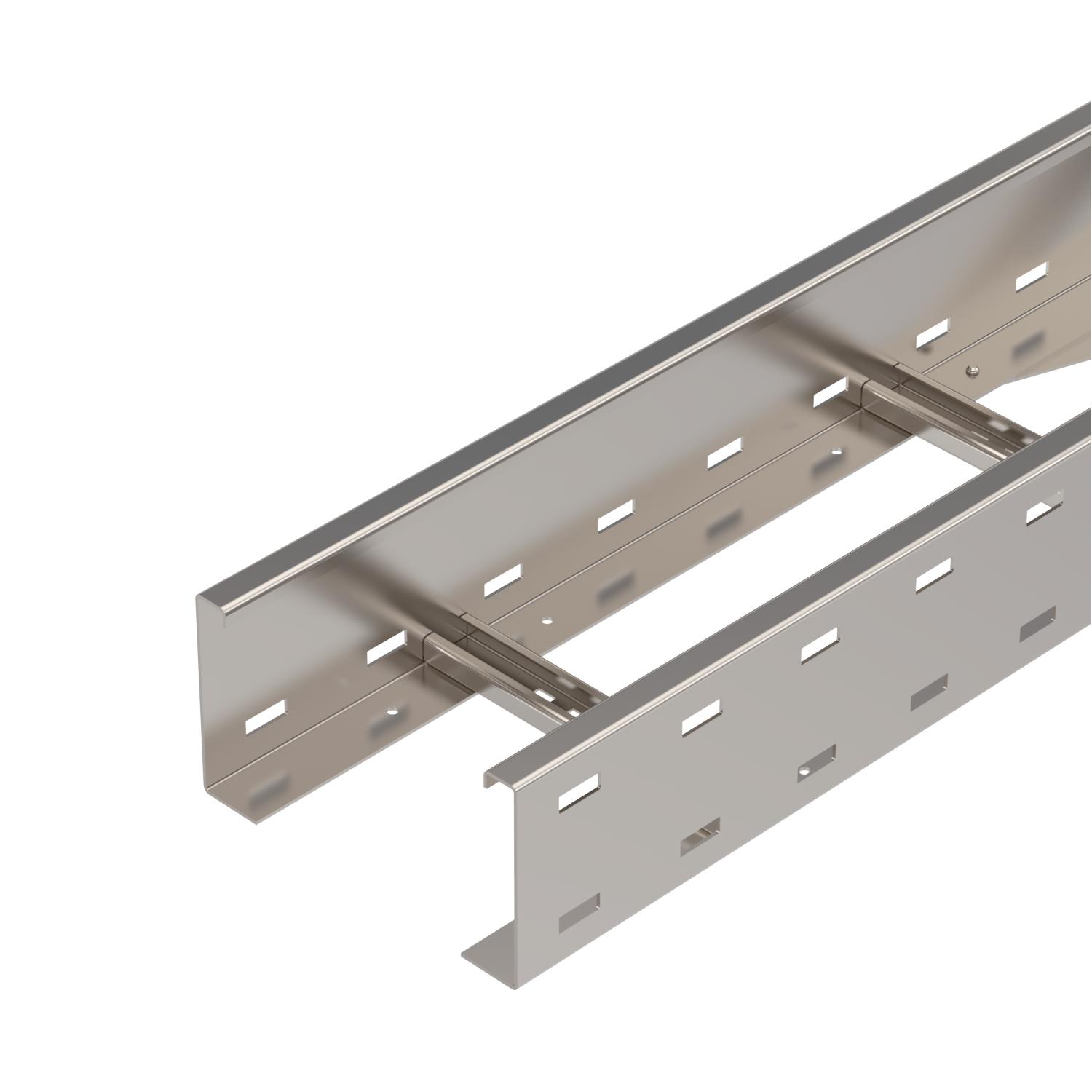

Wide span cable ladder WKLG 110 A4

Št. art. 6311225 | EAN 4012195403128

6000 mm
2 mm
ne
Opis izdelka

Opis izdelka

Wide span cable ladder with perforated side rails of side height of 110 mm. Fastening of cables with clamp clip, type 2056.


Magnetic shield insulation without cover 10 dB, with cover 15 dB.
  • Magnetic shield insulation
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Wide span cable ladder, side height 110 mm
Tehnični podatki

Tehnični podatki

Debelina prečnika 2 mm

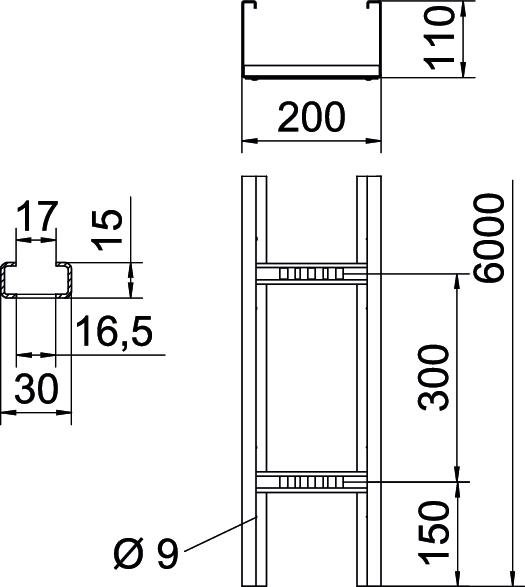

Dimenzija 110x200x6000
Dimenzije 110 x 200
Dolžina 6000 mm
Dolžina 6000 ft
Izvedba prečk Profil, neperforiran
Izvedba stranskega prečnika Profil (odprt)
Izvedba za daljše razpone da
Korisni presjek 18600 mm²
Korisni presjek 186 cm²
Material Nerjaveče legirano jeklo 1.4571
Mera B 200 mm
Mera L 6000 mm
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina surovo, naknadno obdelano
Razmik nosilcev 3,0 m 2,3 kN/m
Razmik nosilcev 3,5 m 1,9 kN/m
Razmik nosilcev 4,0 m 1,6 kN/m
Razmik nosilcev 4,5 m 1,33 kN/m
Razmik nosilcev 5,0 m 1,1 kN/m
Razmik nosilcev 6,0 m 0,8 kN/m
Razmik nosilcev 7,0 m 0,4 kN/m
Širina 200 mm
Stranska perforacija da
Velikost reže prečke 17,00
Višina 110 mm

Tehnični podatki

Load diagram, wide span cable ladder, type WKLG 110

Load diagram, wide span cable ladder, type WKLG 110
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina prečnika Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
WKLG 1120 A4 6000 mm 200 mm 2 mm ne 6311225
6 m
WKLG 1130 A4 6000 mm 300 mm 2 mm ne 6311227
6 m
WKLG 1150 A4 6000 mm 500 mm 2 mm ne 6311231
6 m
WKLG 1160 A4 6000 mm 600 mm 2 mm ne 6311233
6 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota

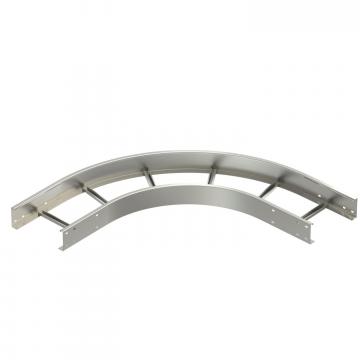

90° bend 110 A4 90° bend 110 A4 WLB 90 112 A4 6312550
1 Kos

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pritrdilna spojka za pritrditev ločilne pregrade A2 Pritrdilna spojka za pritrditev ločilne pregrade A2 KS KL A2 6062284
30 Kos
