Wide span cable ladder WKLG 110 A4 6000 | 300 | 2 | ne

Wide span cable ladder WKLG 110 A4

Št. art. 6311227 | EAN 4012195866282

Št. art. / Tip

Dolžina	6000 mm

Širina

Debelina prečnika	2 mm

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

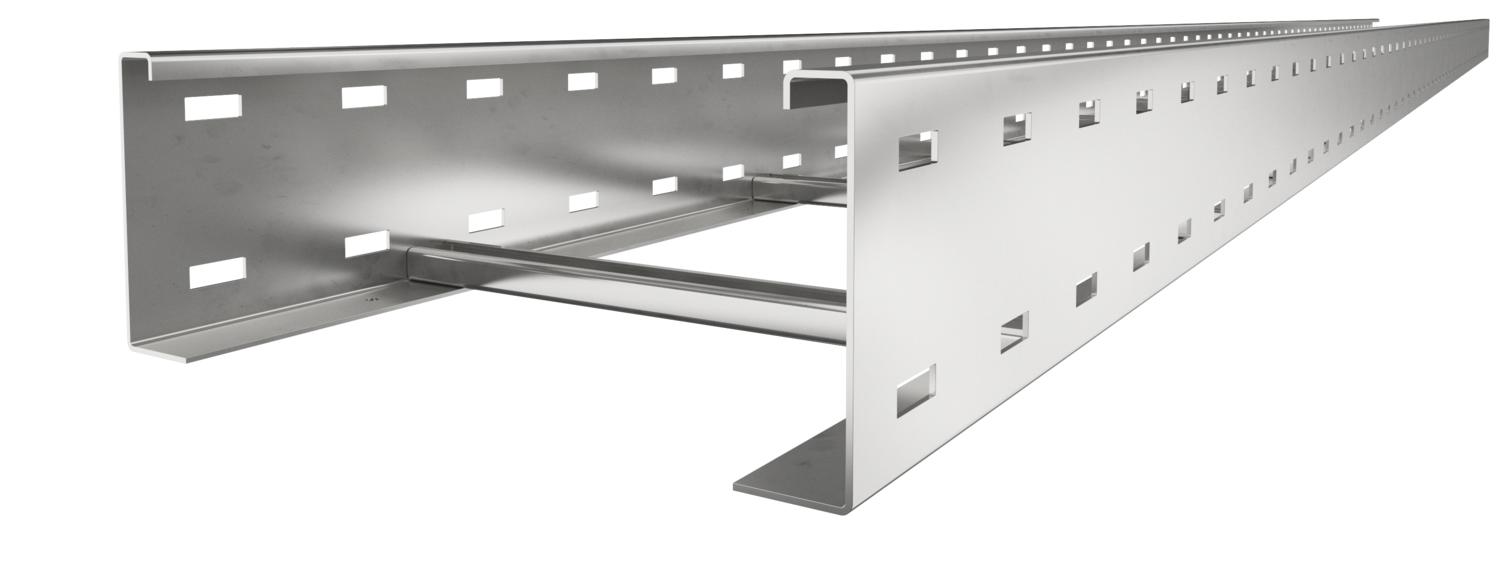

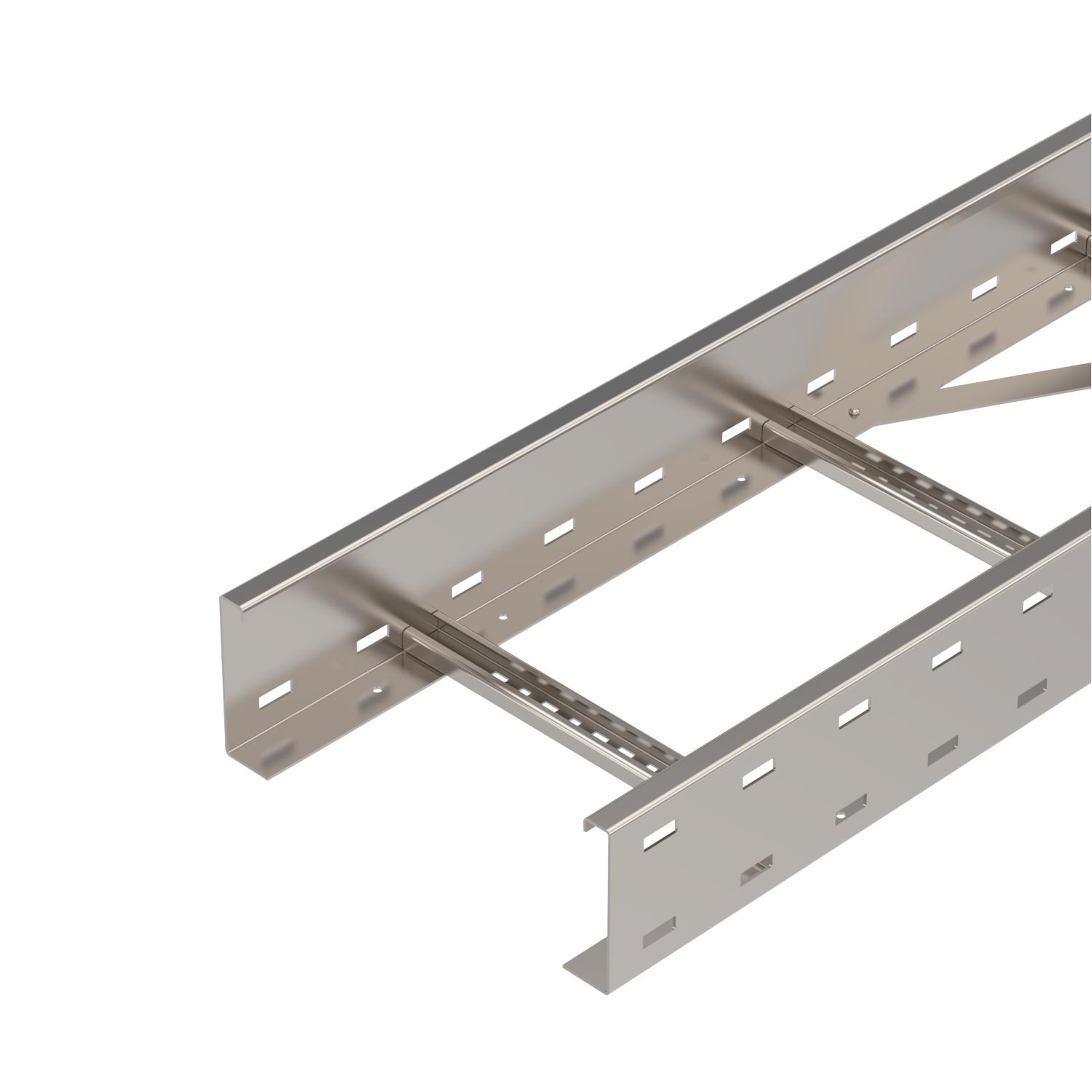

Wide span cable ladder with perforated side rails of side height of 110 mm. Fastening of cables with clamp clip, type 2056.

Magnetic shield insulation without cover 10 dB, with cover 15 dB.

Tehnični podatki

Tehnični podatki

Barva	legirano jeklo
Debelina prečnika	2 mm

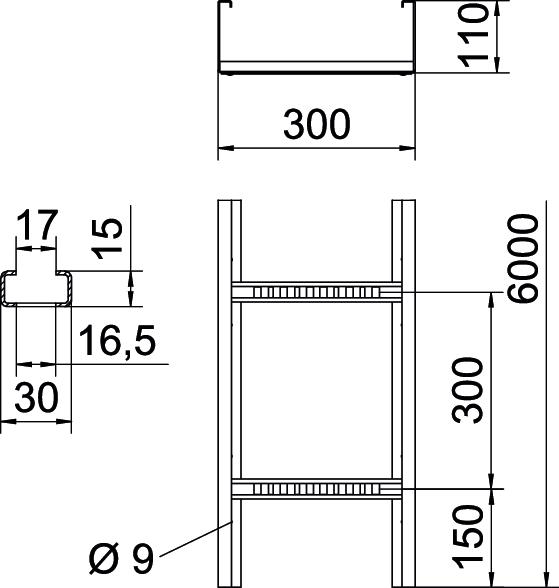

Dimenzija	110x300x6000
Dolžina	6000 mm
Dolžina	6000 ft
Izvedba prečk	Profil, neperforiran
Izvedba stranskega prečnika	Profil (odprt)
Izvedba za daljše razpone	da
Korisni presjek	28100 mm²
Korisni presjek	281 cm²
Material	Nerjaveče legirano jeklo 1.4571
Mera B	300 mm
Mera L	6000 mm
Nerjavno jeklo, luženo	ne

Odtis CO₂ (GWP) od zibelke do vrat	30,238 kg CO₂e / 1 Meter
Ohranitev delovanja naprav	ne
Površina	surovo, naknadno obdelano
Razmik nosilcev 3,0 m	2,3 kN/m
Razmik nosilcev 3,5 m	1,9 kN/m
Razmik nosilcev 4,0 m	1,6 kN/m
Razmik nosilcev 4,5 m	1,33 kN/m
Razmik nosilcev 5,0 m	1,1 kN/m
Razmik nosilcev 6,0 m	0,8 kN/m
Razmik nosilcev 7,0 m	0,4 kN/m
Širina	300 mm
Stranska perforacija	da
Velikost reže prečke	17,00
Višina	110 mm

Tehnični podatki

Load diagram, wide span cable ladder, type WKLG 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
WKLG 1120 A4	6000 mm	200 mm	2 mm	ne	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	ne	6311227	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	ne	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	ne	6311233	m	6 m
