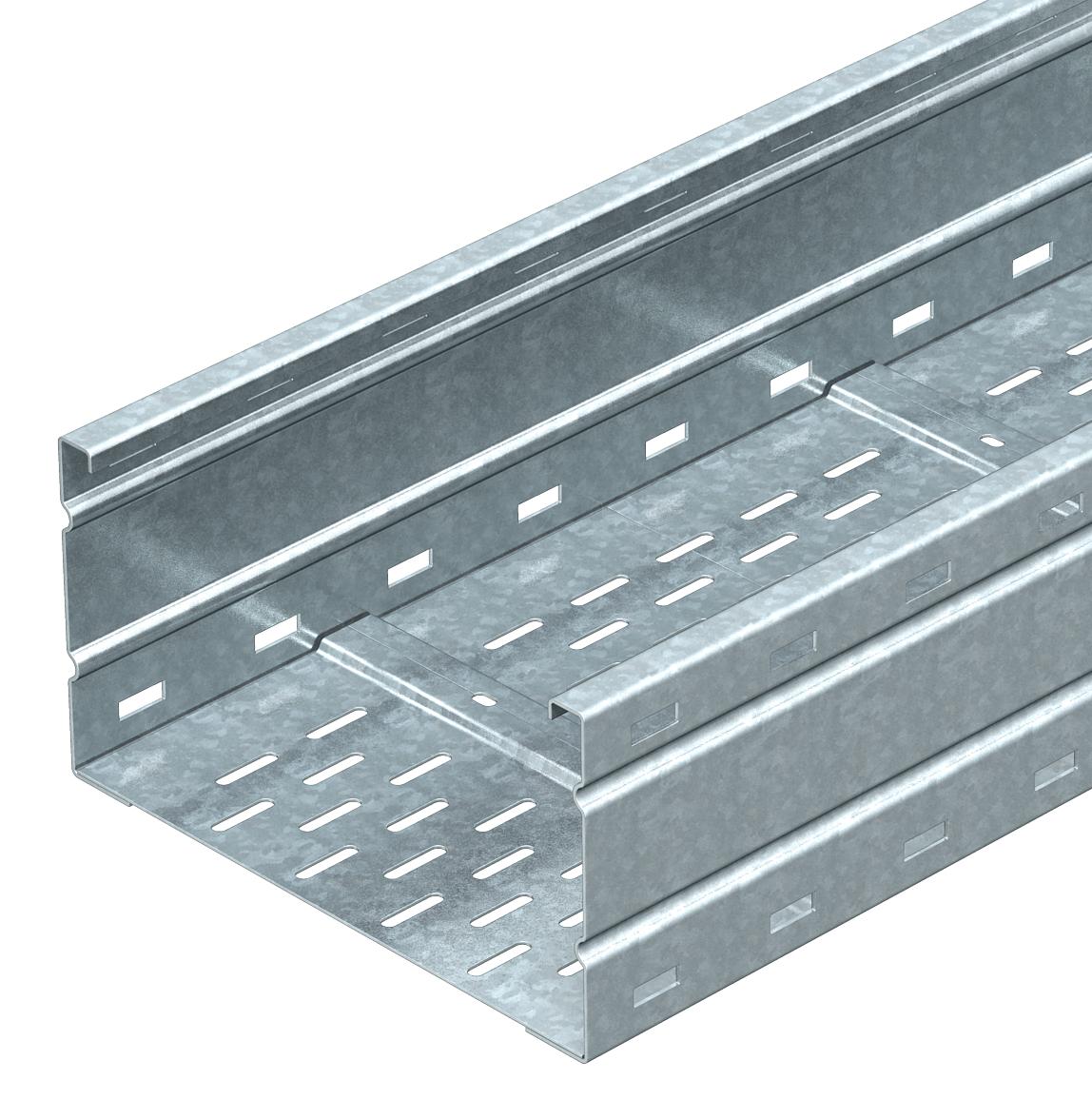

Wide span cable tray WKSG 160 FT

Št. art. 6098558 | EAN 4012196766451

6098558 / WKSG 164 FT
ne
6000 mm
400 mm
2 mm
Opis izdelka
Opis izdelka

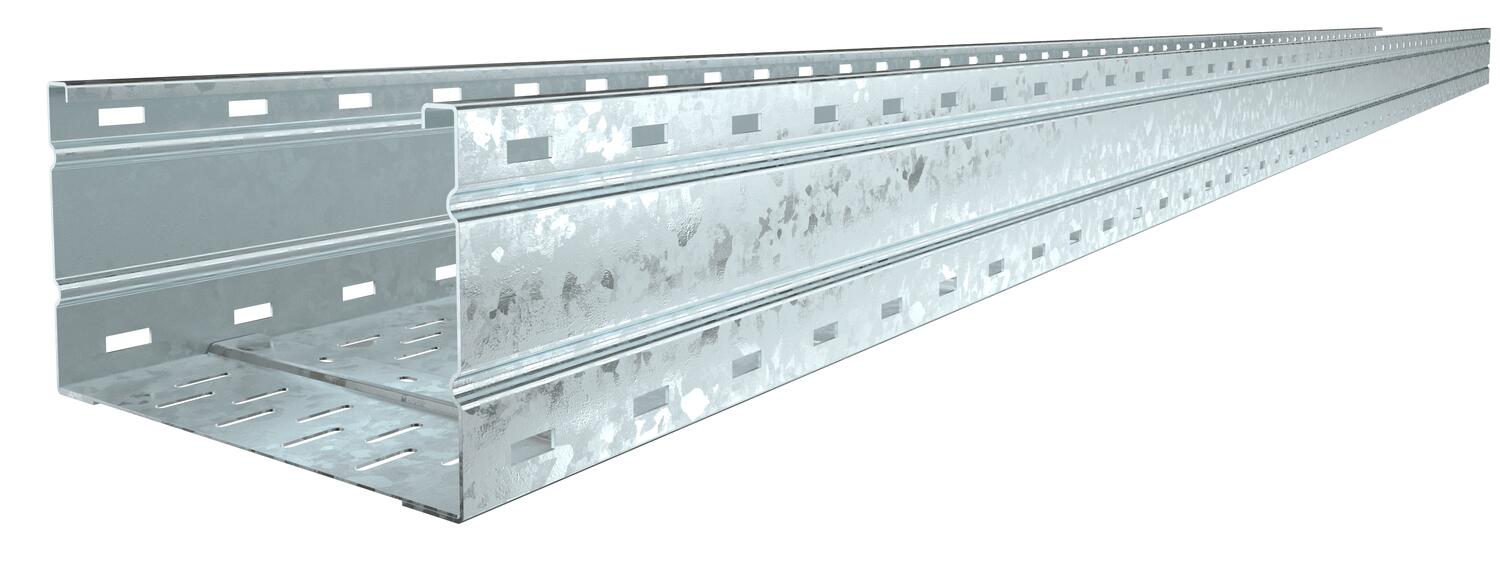

Wide span cable tray system, perforated, with a side height of 160 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Magnetic shield insulation
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
  • Wide span cable tray, side height, 160 mm
Tehnični podatki

Tehnični podatki

Barva cink
Debelina pločevine 2 mm

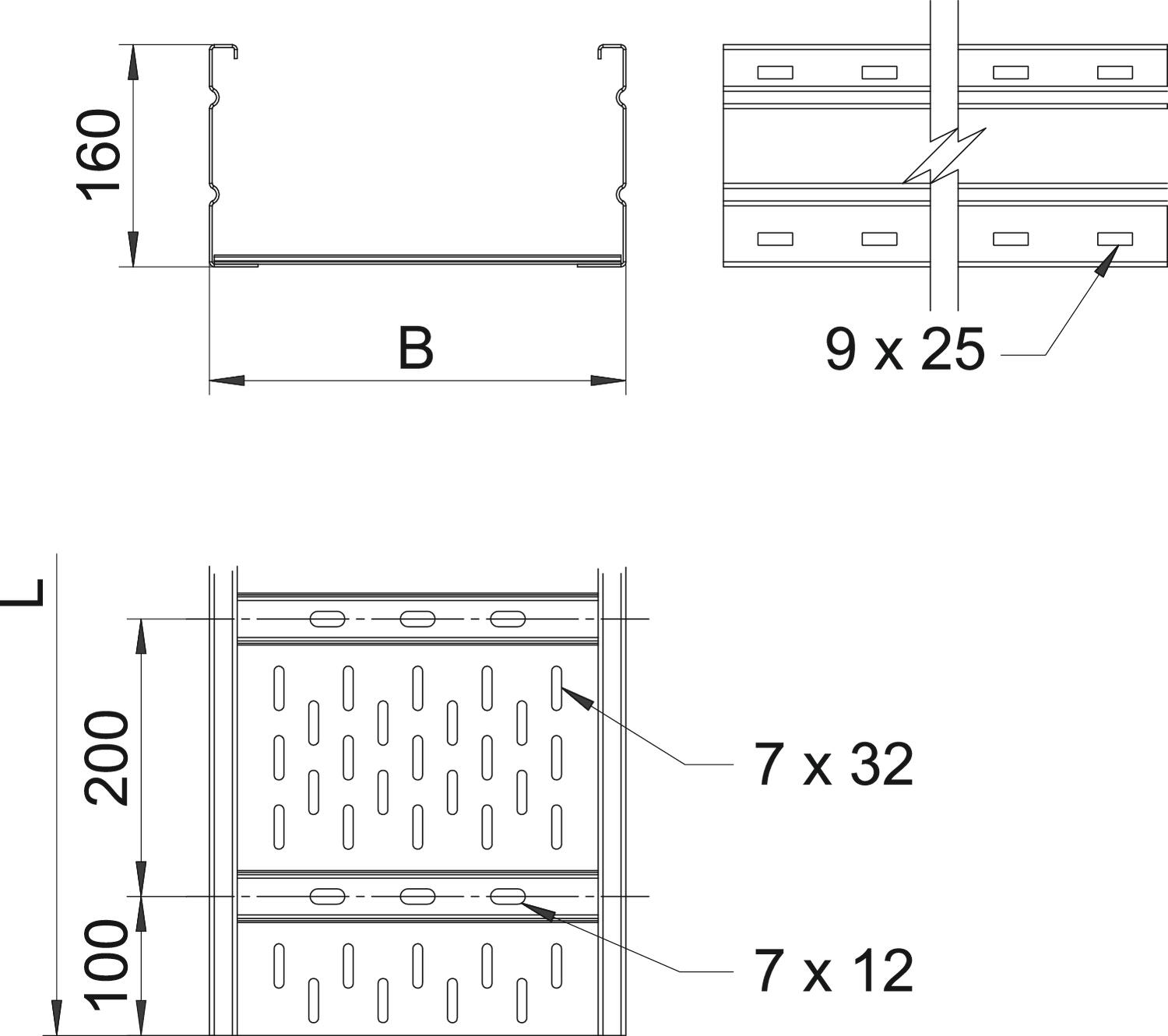

Dimenzija 160x400x6000
Dimenzije 400x6000
Dolžina 6000 mm
Izvedba spojke brez spojke
Izvedba za daljše razpone da
Korisni presjek 608 cm²
Korisni presjek 60800 mm²
Material Jeklo
Mera B 400 mm
Mera L 6000 mm
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 25,132 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Razmik nosilcev 3,0 m 3 kN/m
Razmik nosilcev 3,5 m 2,73 kN/m
Razmik nosilcev 4,0 m 2,5 kN/m
Razmik nosilcev 4,5 m 2,24 kN/m
Razmik nosilcev 5,0 m 2 kN/m
Razmik nosilcev 6,0 m 1,6 kN/m
Razmik nosilcev 7,0 m 1,3 kN/m
Razmik nosilcev 8,0 m 1 kN/m
Širina 400 mm
Stranska perforacija da
Uporabna dolžina 6000 mm
Višina 160 mm
Vrsta spojke sistema kabelskih nosilcev privito
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom 50 dB

Tehnični podatki

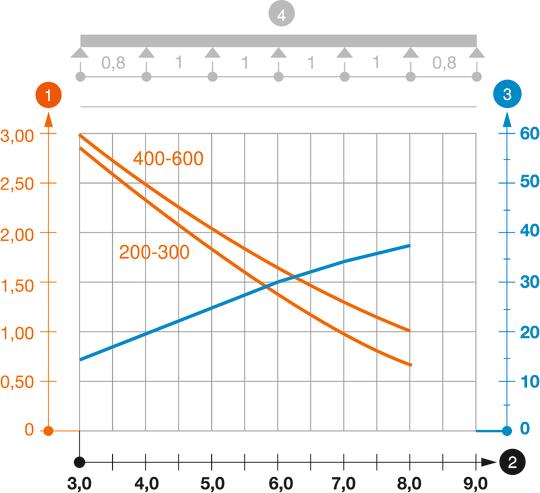

Load diagram, wide span cable tray, type WKSG 160

Load diagram, wide span cable tray, type WKSG 160
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Ohranitev delovanja naprav Dolžina Širina Debelina pločevine Št. art. Količina Min. prodajna enota
WKSG 164 FT ne 6000 mm 400 mm 2 mm 6098558
6 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FT Vzdolžna spojka FT WRVL 160 FT 6227716
2 Kos
Pokrov z vrtljivim zapahom DD Pokrov z vrtljivim zapahom DD WDRL 1116 40 DD 6227608
3 m
Pregrada 110 FS Pregrada 110 FS TSG 110 FS 6062122
3 m
Ojačitveni element DD Ojačitveni element DD SSLB 400 DD 7070322
20 Kos
