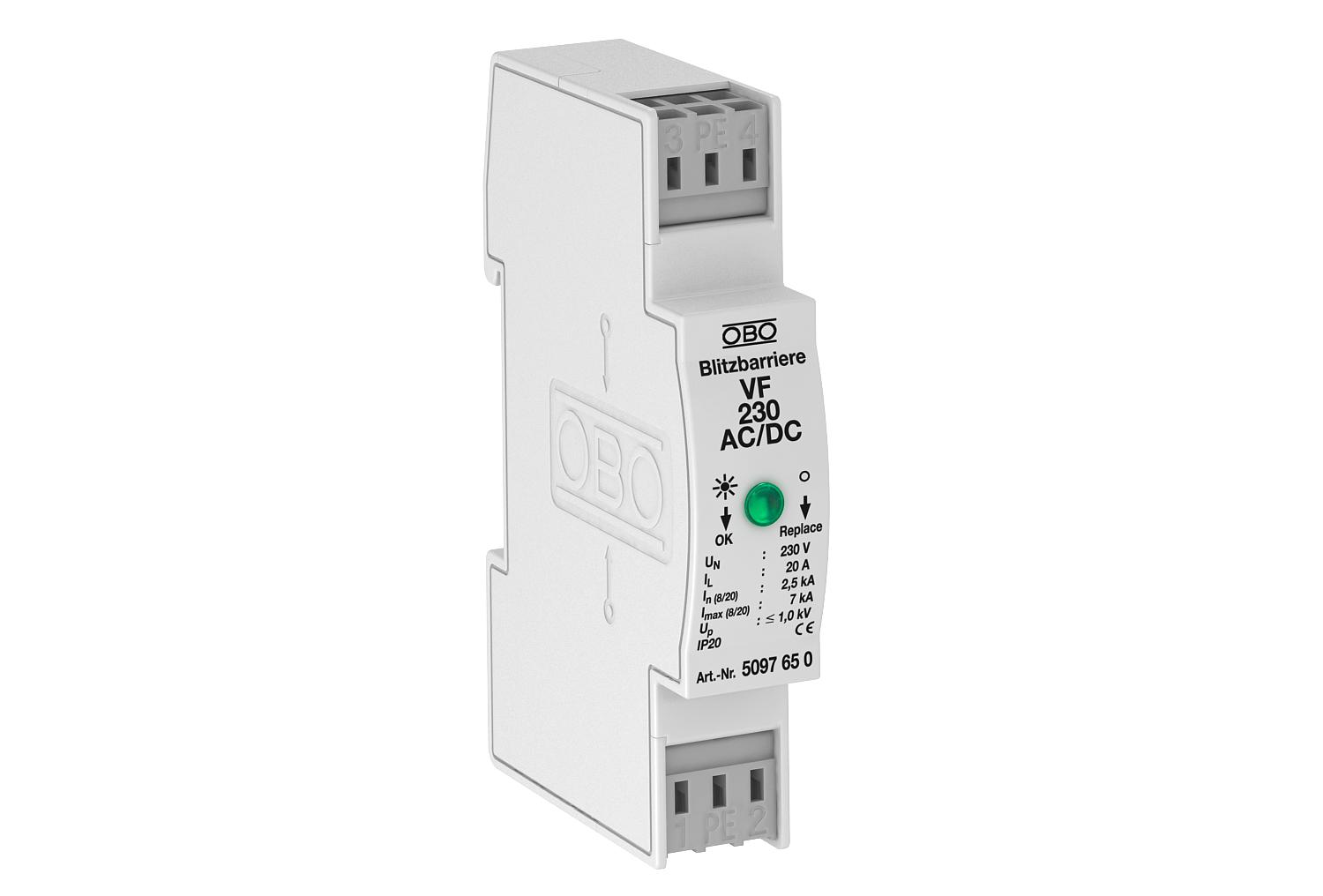

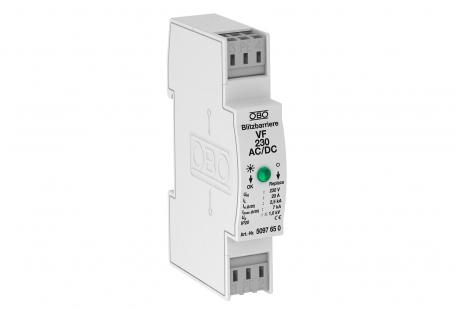

Zaščita za 2-polno napajanje 230 V
Št. art. 5097650 | EAN 4012195578161
- Opis izdelka
-
Opis izdelka
Prenapetostna zaščita/fina zaščita omrežja tipa 3 po EN 61643-11
• primerna za enosmerne in izmenične napetostne sisteme
• z optičnim prikazom delovanja
• z brezvijačnimi priključnimi sponkami, enostavnimi za montažo

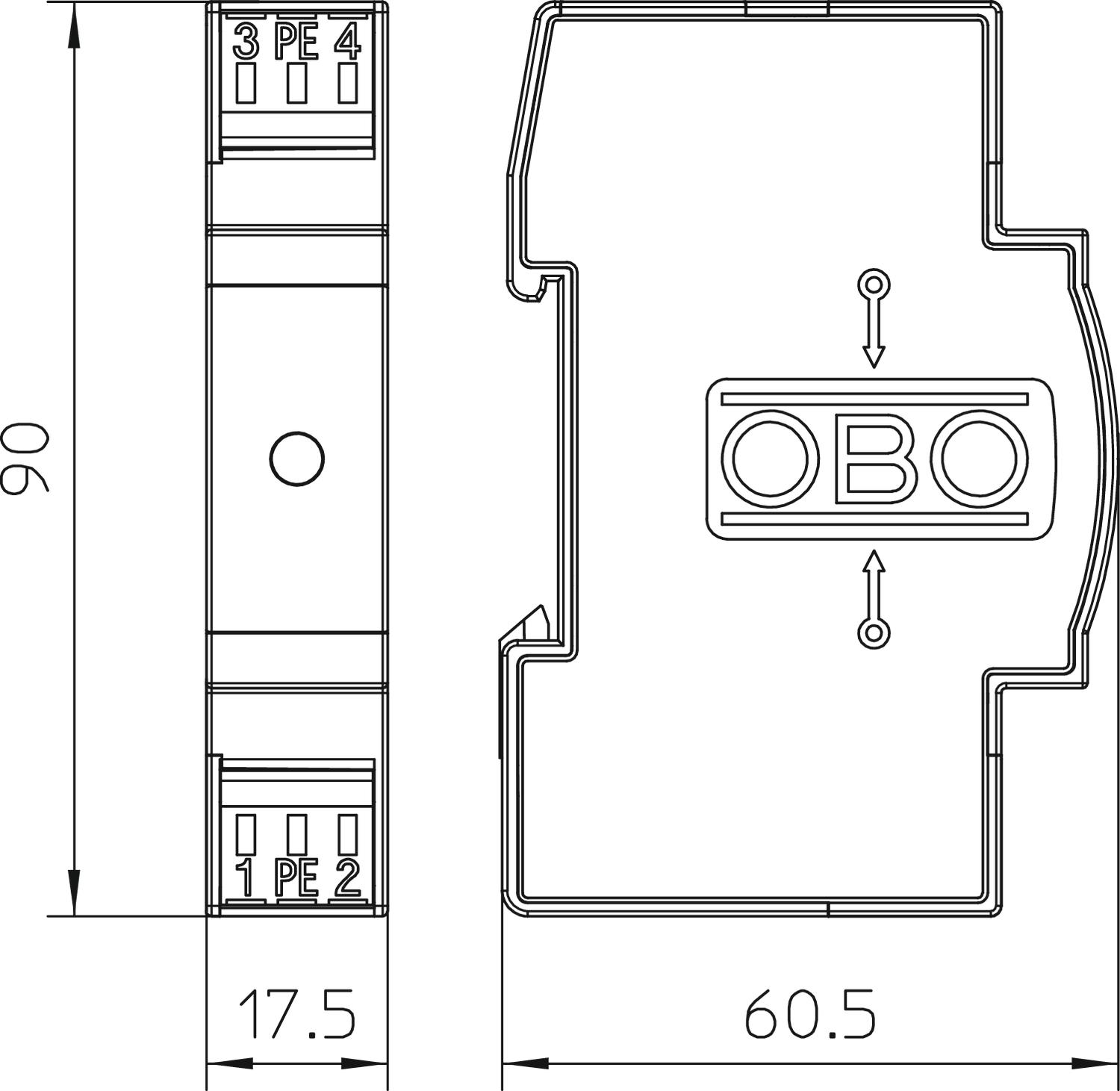

• v prostorsko varčnem rasterju 17,5 mm
• Y-vezava
Uporaba: univerzalna uporaba na nosilnem profilu s kapico 35 mm v običajnem razdelilnem ohišju.
-
- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija ne Dimenzija 230V AC Eksplozijsko preizkušena izvedba ne Izpihano ne Izvedba 230 V različica Izvedba polov 2 LPZ 2→3 Maks. delovna temperatura 80 °C Maks. omrežna zaščita pred previsokim tokom 20 Maks. presek togega voda (eno-/večžilni) 2,5 mm² Maksimalna pred-varovalka 20 A Maksimalni odvodni udarni tok (8/20 μs) 7 kA Min. delovna temperatura -40 °C Min. presek fleksibilnega voda (finožilni) 2,5 mm² Min. presek togega voda (eno-/večžilni) 0,14 mm² Način montaže U-profil 35 mm Najvišja trajna napetost AC 255 V Najvišja trajna napetost DC 350 V Nazivna napetost AC (50/60 Hz) 230 V Nazivni bremenski tok_OBO (vhodna/izhodna sponka) 20 A Nazivni odvodni udarni tok (8/20 µs) 2,5 kA Oblika omrežja drugo Raven zaščite žila-ozemljitev <1400 V Raven zaščite žila-žila <1000 V Raven zaščite [L-N] ≤1,0 Razred testiranja tip 3 da Signalizacija na aparatu optični SPD po EN 61643-11 Tip 3 SPD po IEC 61643-1 class III Število polov 3 Vklopni čas <25 ns Vrsta voda za prenapetostne odvodnike Energijski kabel AC Vrsta zaščite IP20 - Vsi tipi
- Prenosi
-
Podatkovni list VF230-AC/DC / 5097650 , 0.25MB , pdfIzjava o skladnosti VF230-AC/DC / 5097650 , 0.13MB , pdfREACH Izjava o skladnosti VF230-AC/DC / 5097650 , 0.12MB , pdfRoHS Izjava o skladnosti VF230-AC/DC / 5097650 , 0.13MB , pdfPomoč pri izbiri Pomoč pri izbiri prenapetostne zaščite , 2.00MB , pdfTehnične informacije Tehnične informacije VF .. .AC/DC; VF .. .AC/DC-FS; VF 230 AC-FS , 0.06MB , pdf
