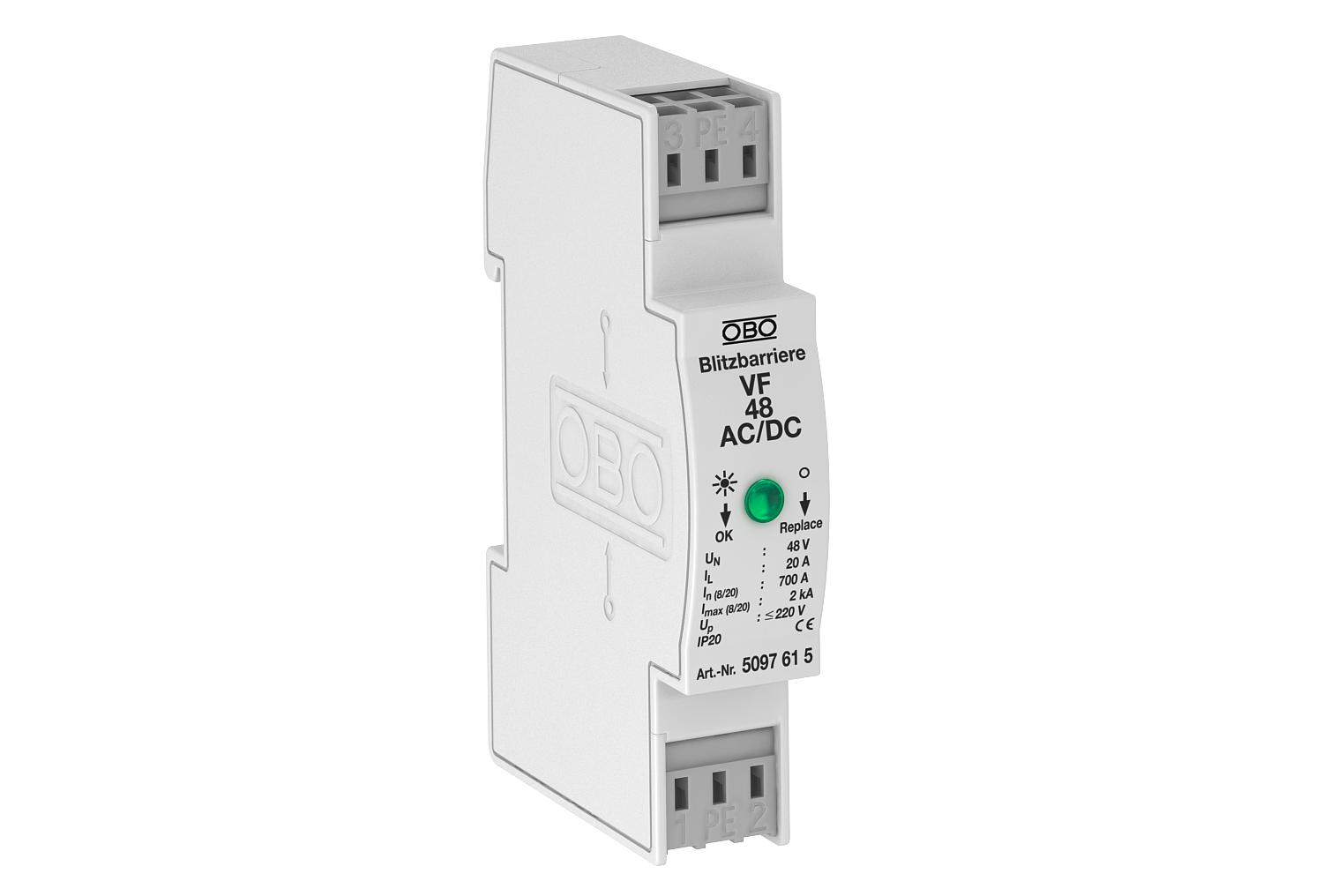

Zaščita za 2-polno napajanje 48 V
Št. art. 5097615 | EAN 4012195578130
- Opis izdelka
-
Opis izdelka
Prenapetostna zaščita/fina zaščita omrežja tipa 3 po EN 61643-11
• primerna za enosmerne in izmenične napetostne sisteme
• z optičnim prikazom delovanja
• z brezvijačnimi priključnimi sponkami, enostavnimi za montažo

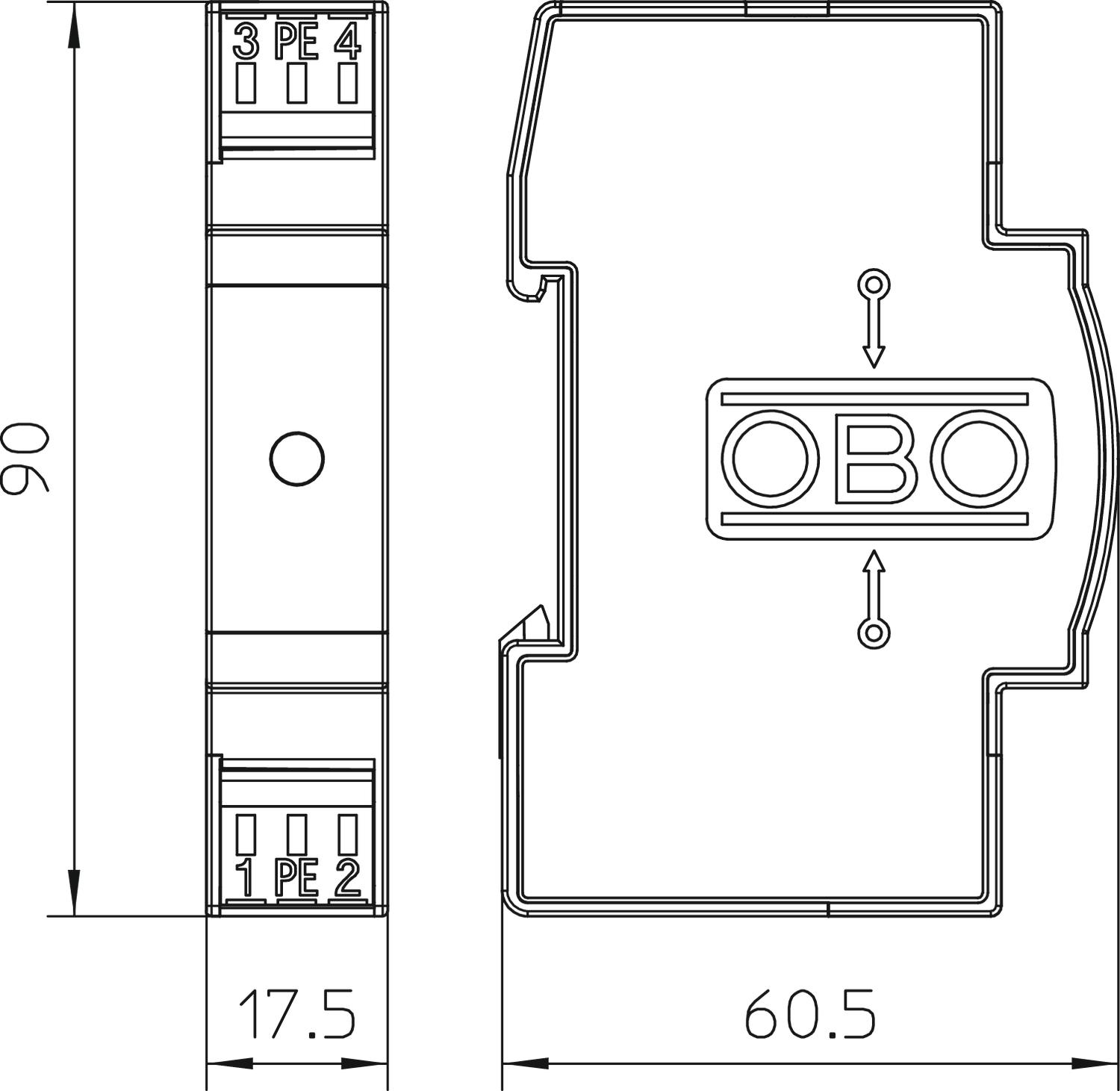

• v prostorsko varčnem rasterju 17,5 mm

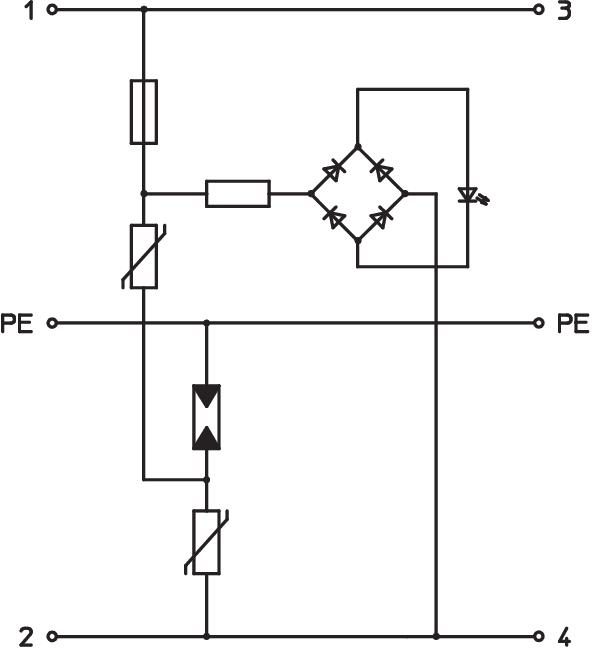

• Y-vezava
Uporaba: univerzalna uporaba na nosilnem profilu s kapico 35 mm v običajnem razdelilnem ohišju.
-
- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija ne Dimenzija 48V AC Eksplozijsko preizkušena izvedba ne Izpihano ne Izvedba 48 V različica Izvedba polov 2 LPZ 2→3 Maks. delovna temperatura 80 °C Maks. omrežna zaščita pred previsokim tokom 20 Maks. presek togega voda (eno-/večžilni) 2,5 mm² Maksimalna pred-varovalka 20 A Maksimalni odvodni udarni tok (8/20 μs) 2 kA Min. delovna temperatura -40 °C Min. presek fleksibilnega voda (finožilni) 2,5 mm² Min. presek togega voda (eno-/večžilni) 0,14 mm² Način montaže U-profil 35 mm Najvišja trajna napetost AC 60 V Najvišja trajna napetost DC 80 V Nazivna napetost AC (50/60 Hz) 48 V Nazivni bremenski tok_OBO (vhodna/izhodna sponka) 20 A Nazivni odvodni udarni tok (8/20 µs) 0,7 kA Oblika omrežja drugo Raven zaščite žila-ozemljitev <1200 V Raven zaščite žila-žila <220 V Razred testiranja tip 3 da Signalizacija na aparatu optični SPD po EN 61643-11 Tip 3 SPD po IEC 61643-1 class III Število polov 3 Vklopni čas <25 ns Vrsta voda za prenapetostne odvodnike Energijski kabel AC Vrsta zaščite IP20 - Vsi tipi
