Zaštita, 2-polna, izvedba 24 V

Št. art. 5098422 | EAN 4012195406860

20 V
28 V
Sponka
Opis izdelka

Opis izdelka

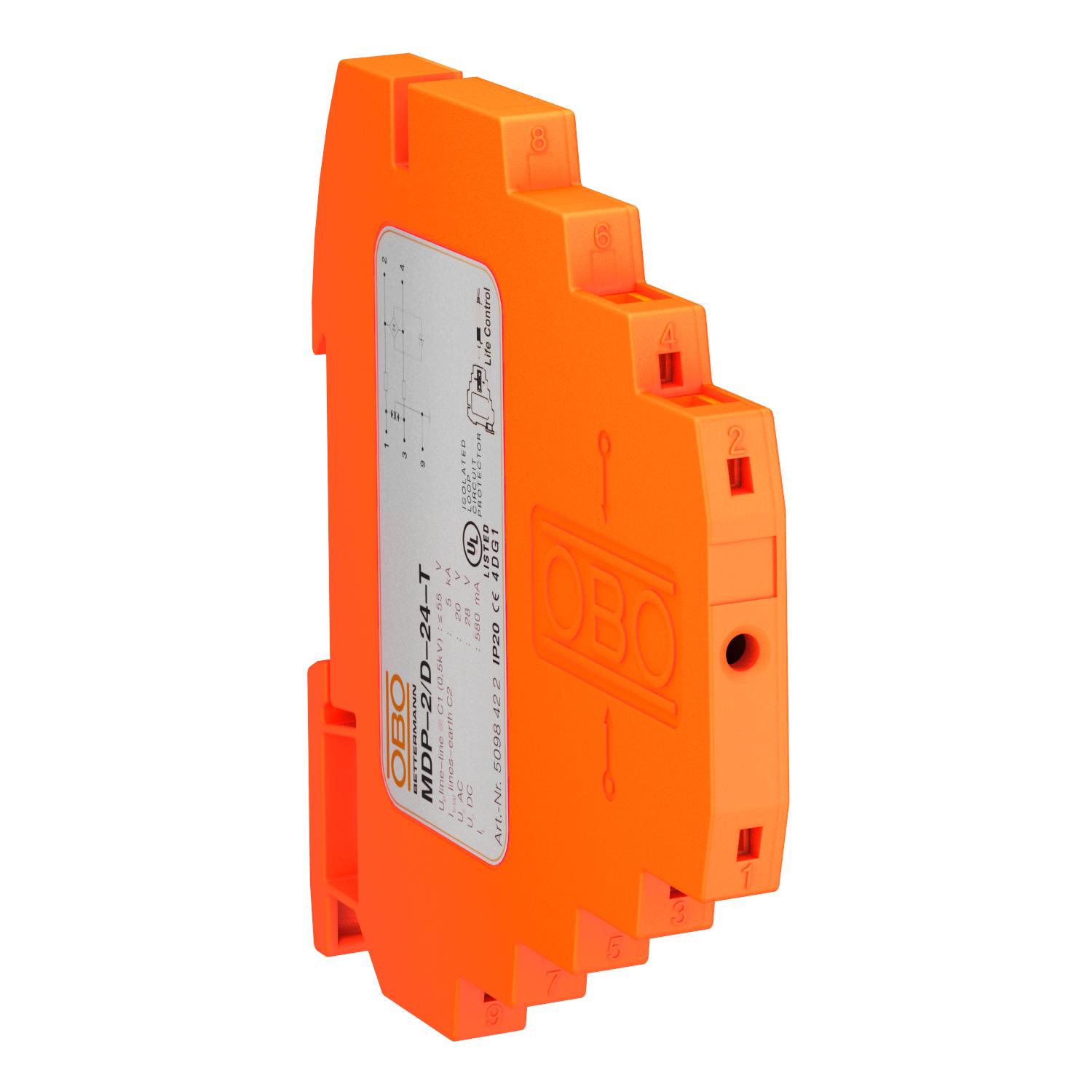

Tokovni odvodnik strele s funkcijo testiranja; izvedba 24 V

• nazivni obremenitveni tok 0,58 A
• zaščitna naprava za večžilne sisteme
• neposredna zaščitna ozemljitev z brezvijačnimi priključnimi sponkami
• prostorsko varčna širina 8,7 mm
• zaščitno vezje, ki ga je mogoče preveriti z Life Control
• visoka pasovna širina do 100 MHz
• UL-oznaka (4DG1)

Uporaba: univerzalna uporaba na nosilnem profilu s kapico 35 mm v vsakem običajnem razdelilnem ohišju.
  • Underwriters Laboratories Inc., USA
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Measuring, controlling and regulating systems
  • LifeControl
  • Transition from LPZ 0 to LPZ 3
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Daljinski javljalni kontakt ne
Dimenzija 24V
Dovoljenja UL
Eksplozijsko preizkušena izvedba ne
Izolacijska upornost >100 MΩ
Kapaciteta (žila-ozemljitev) <40 pF
Kapaciteta (žila-žila) <40 pF
Kategorie Tip 1+2+3/D1+C2+C1
LPZ 0→3
Maks. priključni presek, fleksibilni 2,5 mm²
Maks. priključni presek, togi 2,5 mm²
Maks. priključni presek, večžični 1,5 mm²
Maks. temperaturno območje uporabe 80 °C
Mejna frekvenca 100 MHz
Min. priključni presek, fleksibilni 0,14 mm²
Min. priključni presek, togi 0,14 mm²
Min. priključni presek, večžilni 0,14 mm²
Min. temperaturno območje uporabe -40 °C
Nadzor odvodnika ne
Najvišja trajna napetost AC 20 V
Najvišja trajna napetost DC 28 V
Natični sistem Sponka
Nazivna napetost 24 V
Nazivni bremenski tok AC 0,4 A
Nazivni bremenski tok DC 0,58 A
Odpornost proti udarnemu toku žila-ozemljitev C2: 5 kV / 2,5 kA (8/20µs)
Odpornost proti udarnemu toku žila-žila C1: 0,5 kV / 0,25 kA (8/20µs)
Ozemljitev prek: U-profil
Priključek za oklop da
Raven zaščite @ C1 <65 V
Raven zaščite žila-ozemljitev <800 V
Raven zaščite žila-žila <55 V
Serijska upornost na žilo 2,35 Ω ± 5 %
Signalizacija na aparatu odčitljivo
Skladno z normo IEC 61643-21
Skupni odvodni udarni tok (10/350) D1: 1 kA
Skupni odvodni udarni tok (8/20) 5 kA
SPD po IEC 61643-21 Class I+II+III/D1+C2+C1
Število polov 2
Vrsta zaščite IP20
Vstavitveno slabljenje (Insertion loss) ≤3 dB
Zaščita neposredno
Vsi tipi

Vsi tipi

Tip Število polov Najvišja trajna napetost AC Najvišja trajna napetost DC Natični sistem Št. art. Količina Min. prodajna enota
MDP-2 D-24-T 2 20 V 28 V Sponka 5098422
1 Kos
MDP-4 D-24-T 4 20 V 28 V Sponka 5098431
1 Kos
