Preizkusni center BET: Preverjena kakovost

OBO v preizkusnem centru BET izvaja naslednje preizkuse:

• Sistemi kabelskih nosilcev: preizkusi v skladu z DIN/EN/IEC 61537
• Elektromagnetne lastnosti sistemov za upravljanje kablov:
  preizkusi po DIN/CLC/TS 50659
• Podtalni sistemi: preizkusi po DIN/EN 50085-2-2
• Elementi za zaščito pred strelo: test po DIN/EN/IEC 62561
• Naprave za prenapetostno zaščito: preizkusi po DIN/EN/IEC 61643

Električno prevodni kovinski sistemi za upravljanje kablov, ki so integrirani v izenačitev potenciala, ščitijo kable in žice, položene v njih, pred elektromagnetnimi interferenčnimi polji.
Učinkovitost zaščite pred magnetnimi polji je opredeljena z učinkom zaščite sistemov za upravljanje kablov in izmerjena v skladu s 4. poglavjem standarda DIN/CLC/TS 50659. V ta namen se v fiksni postavitvi izmeri interferenčni tok, ki ga v prevodniški zanki inducira magnetno polje impulznega toka. Magnetni zaščitni učinek sistema za upravljanje kablov je potem 20-kratna vrednost logaritma razmerja med interferenčnim tokom v prevodniški zanki brez sistema za upravljanje kablov in interferenčnim tokom v prevodniški zanki, če je v sistemu za upravljanje kablov.

Prenosna impedanca je še ena značilnost električno prevodnih kovinskih sistemov za upravljanje kablov, ki se uporablja za ocenjevanje elektromagnetnih motenj.
Izhaja iz razmerja padca napetosti vzdolž fiksne razporeditve in interferenčnega toka, ki teče skozi to razporeditev. Padec napetosti, ki nastane, je kombinacija padca napetosti, ki pade vzdolž razporeditve zaradi interferenčnega toka v sistemu za upravljanje kablov, in padca napetosti, ki ga povzroči ta interferenčni tok v kablu, ki je položen v sistemu za upravljanje kablov. Merjenje prenosne impedance se izvaja v skladu s 5. poglavjem standarda DIN/CLC/TS 50659.

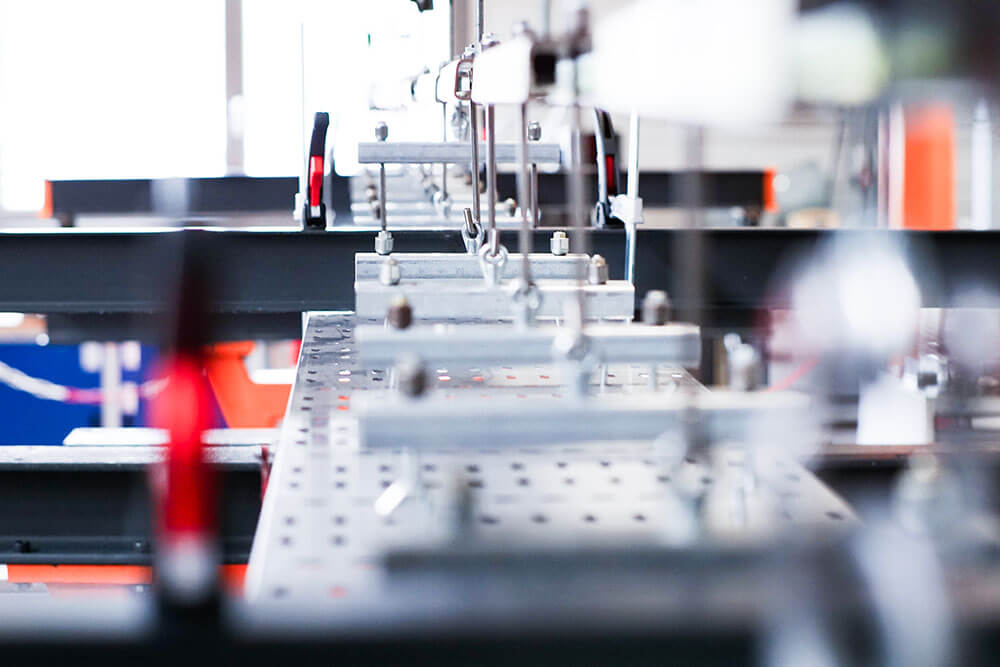

Za zagotavljanje nosilnosti sistemov kabelskih nosilcev so v DIN/EN/IEC 61537 predpisani preizkusi za varno delovno obremenitev (SWL) in opredeljeni ustrezni preizkusni pogoji. Preizkusni center BET ima lastno preizkuševalno napravo KTS za izvajanje teh testov. Je lastna konstrukcija podjetja OBO Bettermann in je bila skozi leta deležna nenehnih razširitev ter prilagoditev novim zahtevam in danostim.

Sistemi kabelskih nosilcev so nameščeni v skladu z DIN/EN/IEC 61537. Odvisno od dolžine preizkusnega polja so preizkusni primerki izpostavljeni vlečni sili skupno  tin obremenitvi, ki jo je treba prenašati s pomočjo dveh hidravličnih cilindrov. Deformacije, ki pri tem nastanejo, samodejno zazna senzor poti in jih dokumentira skupaj z obstoječo silo v kN/m. Če je sistem kabelskih nosilcev uspešno prestal obremenitev, se zaradi zaščite pred odpovedjo poveča za faktor 1,7. Deformacija glede na obremenitev se prav tako beleži.

Z napravo za preizkušanje so mogoči preizkusi z obremenitvijo od 0,05 kN/m do 4,9 kN/m. Pri tem je mogoče v skladu z DIN/EN/IEC 61537 izvesti naslednje preizkuse: vodoravna in navpična ravnina, vodoravna smer teka v skladu s poglavji 10.3, 10.4 in 10.5 s podpornimi razdaljami.

• do 7 m izveden kot nosilec s tremi podporami (dve polji)
• do 15 m kot nosilec z dvema podporama (eno polje)

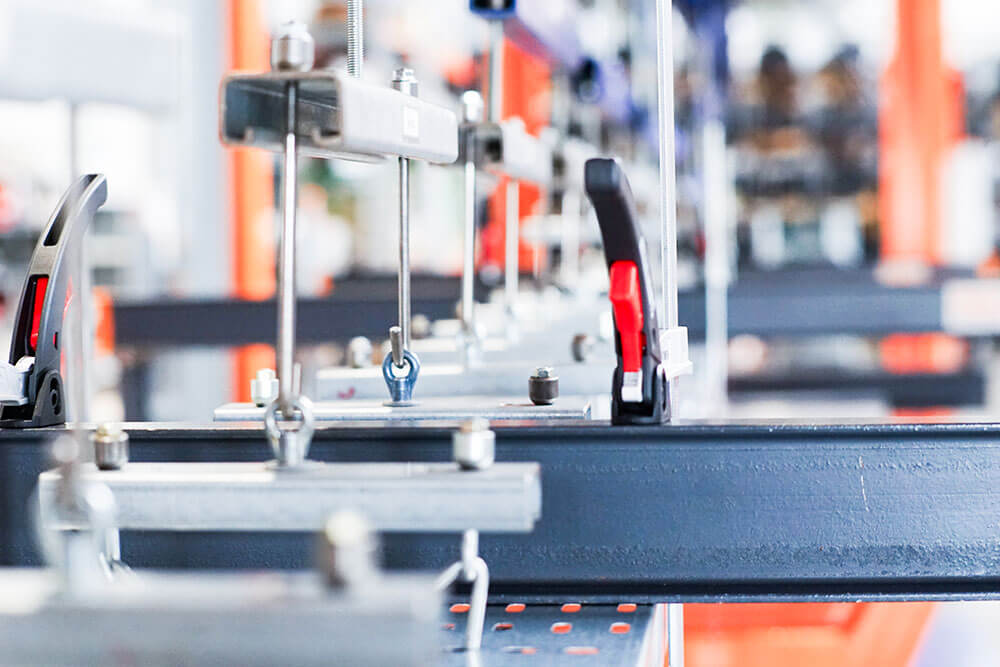

Sistemi kabelskih polic ali kabelskih vodil in posamezni elementi, ki podpirajo te sisteme (npr. nosilci in obešalne priprave), so izpostavljeni varnim delovnim obremenitvam v skladu z DIN/EN/IEC 61537. Med preskusom preskusni sistem KTS beleži dejansko silo in ustrezno deformacijo. Preizkusni sistem je zasnovan za vlečno silo 25 kN.

Mehanska trdnost sistemov kabelskih nosilcev in kabelskih vodil se preizkuša z udarnim preizkusom z nihajnim kladivom. Preizkuševalna naprava z nihajnim kladivom v preizkusnem centru BET lahko preizkuša z do 50 J.  V skladu z DIN/EN/IEC 61537 tak preizkus ni potreben za kovinske sisteme.

Drugo preizkušanje, ki ga je mogoče izvesti v preizkusnem centru BET, je preizkus električne prevodnosti na sistemih kabelskih nosilcev in kabelskih vodil v skladu z 11. poglavjem standardov DIN/EN/IEC 61537. Uporablja se za zagotovitev izenačitve potencialov in povezave z ozemljitvijo.

Komponente sistema, za katere ne velja korozijski razred po preizkusnem standardu DIN/EN/IEC 61537, je mogoče preizkusiti s preizkusom razprševanja slane megle v komori s slano meglo. Nevtralni preizkus razprševanja slane megle (NSS) v skladu z ISO 9227 omogoča oceno odpornosti proti koroziji z nerazvrščeno zaščito pred korozijo. Ta test se pogosto uporablja tudi za primerjavo podobnih vrst zaščite pred korozijo.

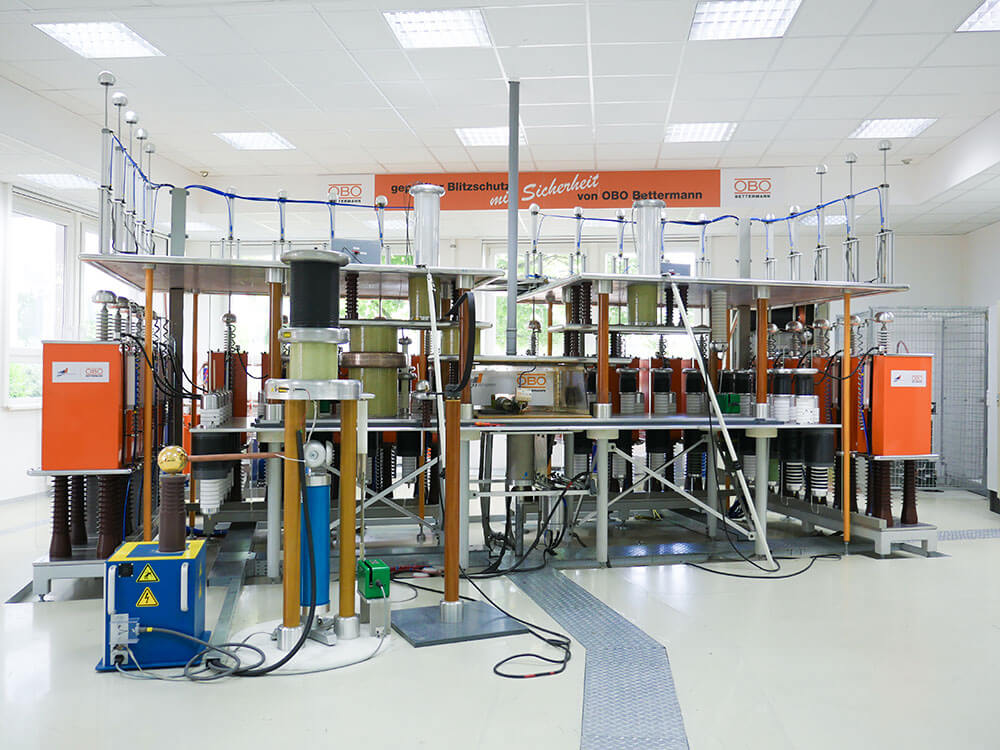

Generator toka strele v preizkusnem centru BET se lahko uporablja za preizkušanje delovanja in prevodnosti naprav za prenapetostno zaščito tipov 1 in 2. Zagotavlja 8/20 in 10/350 tokovnih impulzov do 200 kA. Generator toka strele vsebuje ohmsko-kapacitivni sistem diferenčnega napetostnega delilnika, ki meri do 10 kV.

Za delovni preizkus je na voljo tudi vir izmeničnega toka, ki je priključen vzporedno na generator toka strele in lahko oddaja predvidene kratkostične tokove do 3,5 kA pri 190 V in 255 V ter 1,5 kA pri 440 V.

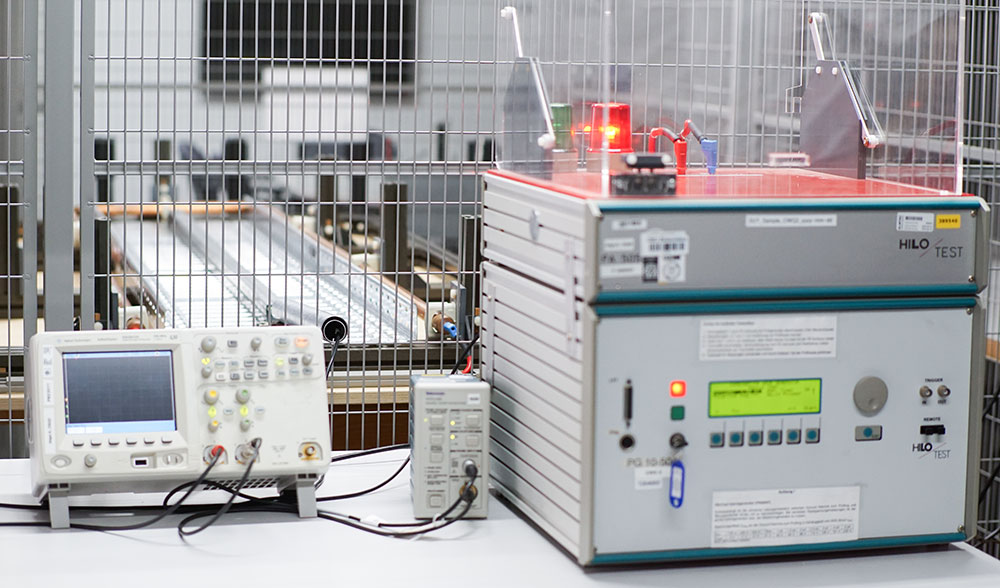

Naši hibridni generatorji lahko oddajajo do 24 kV (1,2/50)/12 kA (8/20). Z dodatkom upora v višini 498 Ω so možne meritve odzivne impulzne napetosti za stikalne in kombinirane naprave za prenapetostno zaščito v skladu z odločitvenim listom CTL DSH 2006.

Meritve skupnega udarnega toka uhajanja je mogoče izvesti na napravah za prenapetostno zaščito z do 4 priključki vodnikov pod napetostjo. Z obstoječim merilnim sistemom lahko merimo tok skozi vsak vodnik pod napetostjo do 60 kA za 8/20 in 10/350 tokovnih impulzov.

Mejne napetosti in uhajajoče tokove lahko preverite tudi v preizkusnem centru BETT.

S preizkusnimi napravami preizkusnega centra BET so možni naslednji preizkusi:

Preizkusi kondicioniranja (preizkusi staranja), zahtevani v seriji DIN/EN/IEC 62561, se lahko izvedejo v skrinji z razprševanjem slane megle in napravi Kesternich. Preizkus cikličnega razprševanja s slano meglo (stopnja slanosti 2), opisan v IEC 60068-2-52, je mogoče izvesti s skrinjo s slano meglo. Obdelava v vlažni žveplasti atmosferi po ISO 6988 poteka v napravi Kesternich.

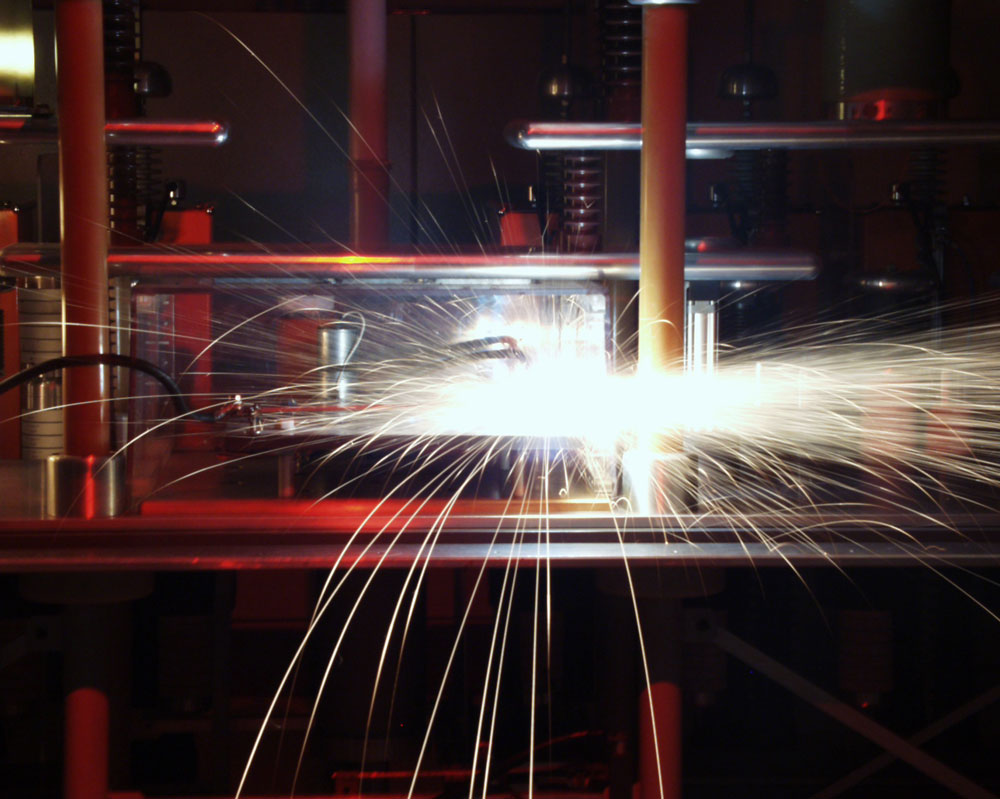

Generator toka strele se lahko uporablja za izvajanje preizkusov toka strele serije DIN/EN/IEC 62561 do 200 kA in valovne oblike 10/350 in 8/20. Preizkusiti je mogoče komponente sistemov za zaščito pred strelo, kot so povezovalne komponente, cevni materiali, izolacijska iskrišča, števci strele in komponente za izolirane sisteme za zaščito pred strelo.

Nadaljnji električni preizkusi, kot je preizkušanje kontaktnega upora ali specifičnega električnega upora materialov vodov, ter tudi meritve izolacijskega upora, so možni z uporabo različnih merilnih metod.
