Sistem Quick-Pipe – razporen za hitro izvajanje nadometnih instalacij

Idealna rešitev za hitre in naknadne instalacije

Sistem Quick-Pipe združuje prednosti kabelskih kanalov in običajnih elektroinstalacijskih cevi v enem inteligentnem sistemu za nadometne instalacije.

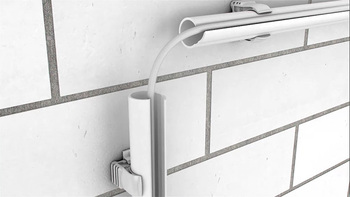

Kable in vode je v elektroinstalacijske cevi Quick-Pipe mogoče vstaviti enako kot v odprte kabelske kanale. Po vstavljanju kablov se cev Quick-Pipe v objemki Quick zasuče in tako tesno zapre. Naknadne instalacije so prav tako izvedljive, saj je cevi Quick-Pipe z zasukom mogoče brez težav ponovno odpreti.

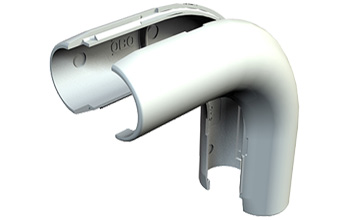

Vse sistemske komponente Quick-Pipe, kot so 90°-kolena, T-elementi in povezovalne objemke, so na voljo v štirih velikostih M16, M20, M25 in M32. Elektroinstalacijske cevi Quick-Pipe lahko naročite ločeno v dolžinah 2 m – ali pa v praktičnem kompletu s priloženimi ustreznimi objemkami Quick.

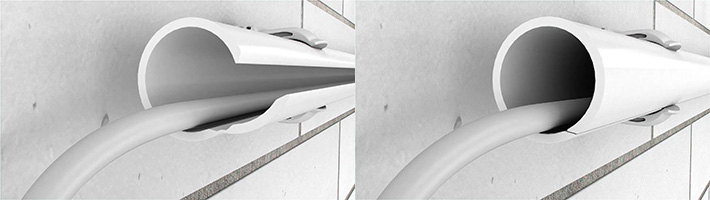

Po vstavitvi kabla se elektroinstalacijska cev Quick-Pipe v objemki Quick preprosto zasuče ter tako tesno in varno zapre. Naknadne instalacije so prav tako izvedljive brez težav.
Tečaj sistema Quick-Pipe je zelo mehka in elastična komponenta: elektroinstalacijsko cev Quick-Pipe lahko zato odprete in zaprete neštetokrat.
Vse elektroinstalacijske cevi in oblikovanci sistema Quick-Pipe so preskušeni po DIN EN 50085-1 VDE.

Deljivi oblikovanci – zanesljiva zaščita kablov in vodov s stopnjo IP44

Iz dveh polovic sestavljeni oblikovanci Quick-Pipe se preprosto stisnejo skupaj ter tako hitro in preprosto povežejo tudi običajne elektroinstalacije. Naknadno odpiranje oblikovancev za namene naknadne instalacije je tudi breztežavno: konico ploščatega izvijača vstavite v odpiralno režo, zasučite, končano. Če se elektroinstalacijske cevi Quick-Pipe in oblikovanci pritrdijo z objemkami Quick sistem Quick-Pipe zagotavlja stopnjo zaščite IP44.

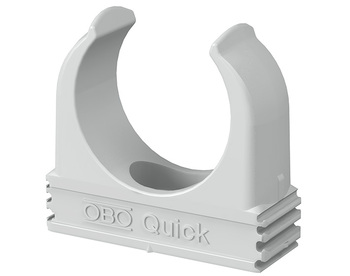

Objemke Quick so idealen način pritrjevanja za sistem Quick-Pipe. Zaradi bočnih utorov za vrstično spajanje lahko objemke Quick brez težav med seboj povežete in tako z le eno samo izvrtino montirate do tri objemke.

Udarni vložki 910 SD-Q 6x40 omogočajo hitro in posebej učinkovito pritrjevanje objemk Quick. Objemka in vložek se zabijeta skupaj – časovno potratno privijanje vijakov tukaj ni potrebno.

Inovativne pritrdilne objemke so na voljo za premere kablov 15,5–63 mm in vse metrične velikosti cevi od M16 do M63. Velike sile, potrebne za izvlek cevi, ki znašajo do 230N, zagotavljajo varen oprijem sistema na steni ali stropu.

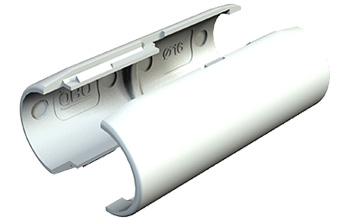

Povezovalna objemka Quick-Pipe hitro in zanesljivo med seboj poveže dve elektroinstalacijski cevi Quick-Pipe.

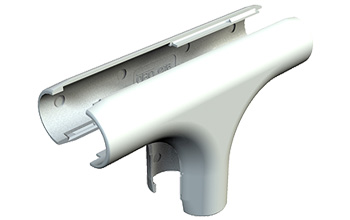

Tudi izvedba T-odcepov s pomočjo Quick-Pipe T-elementov ni nobena težava: preprosto nadenite na elektroinstalacijsko cev Quick-Pipe, pritisnite skupaj, da zaskoči, končano.
