Kombinirani Instalacijski kanal RAUDUO
2 v 1: Varna sanacijska zamisel

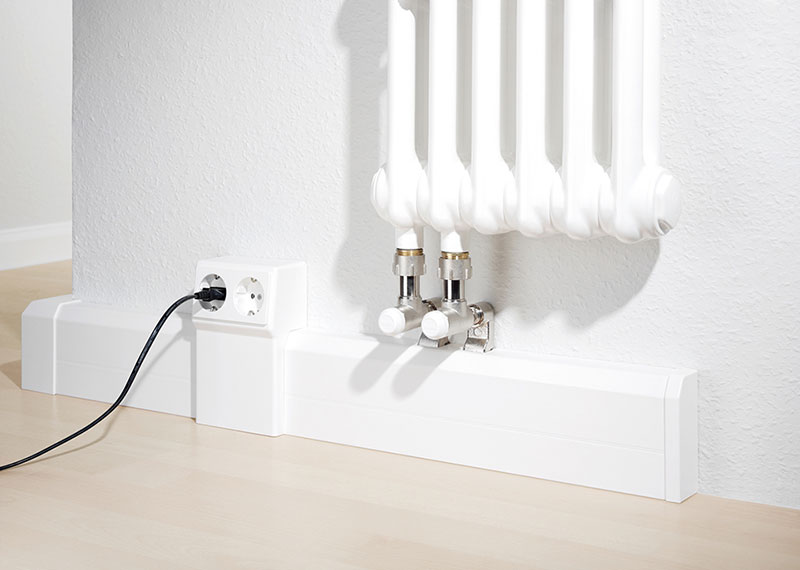

Kombinirani instalacijski kanal RAUDUO je sanacijska ideja za varno in skladno polaganje električne in ogrevalne napeljave v skupnem instalacijskem kanalu. Termični odbojnik zagotavlja ustrezno funkcijsko in preverjeno toplotno izolacijo. Instalacijski kanal RAUDUO je na voljo v barvah: RAL 9001 kremno bela in RAL 9010 snežno bela.
Instalacijski kanal s preverjeno kakovostjo
Kanal RAUDUO je glede temperaturnega vedenja informativno preizkusil VDE (DIN VDE 0298 del 4). Preizkusno poročilo VDE potrjuje, da tudi pri visokih temperaturah dotoka v ogrevalnih ceveh temperature v instalacijskem področju za električne kable in napeljavo ne presegajo 30 °C in tako pri običajni električni obremenitvi ne prihaja do težav. Tudi razvoj temperature na priključnih sponkah zaščitne kontaktne vtičnice v vgradni dozi je preizkušen po DIN VDE 0260, 4.4.1 in ni kritičen. Skladno s poročilom VDE prilagoditev napeljave ni potrebna. Položena je običajna napeljava NYM, tako da ne potrebujete nikakršnih posebnih rešitev ali materialov.
Poleg tega je kombinirani instalacijski kanal preizkušen skladno z VDE DIN EN 50085-1 in VDE DIN EN 50085-2-1.

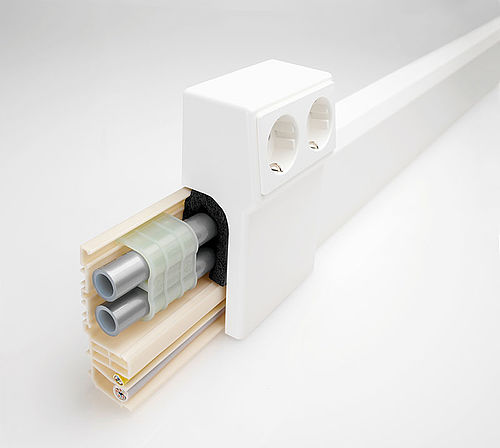

Polaganje ogrevalnih cevi in električnih kablov v enem instalacijskem kanalu

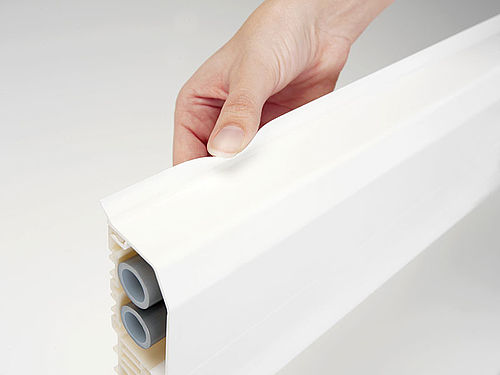

Zaradi pametne rešitve 2 v 1 lahko ogrevalne cevi in električne kable preprosto položite v eni skupni osnovi kanala. Zaščitna pločevina dna z dolgimi luknjami na osnovi kanala dodatno olajša montažo.
Priključne doze lahko z modularnim pristopom vgradite na poljubnem mestu kanala.
Povezovalni element s tesnilno izboklino, primerno za stare gradnje
Povezovalni element sistema RAUDUO je po izbiri na voljo s tesnilno izboklino, primerno za stare gradnje, širine 6 mm in z obnavljajočim se robom tesnila. To omogoča natančno prileganje stenskega in talnega priključka. Poleg tega ponuja tesnilna izboklina, primerna za stare gradnje, naslednje prednosti:
- Tesnilna izboklina, primerna za stare gradnje, ima sploščen kotni profil in je izdelana iz posebej prilagodljivega materiala. Tako sta zagotovljeni optimalno prileganje in tesnjenje brez lukenj.
- Mogoča je globinska izravnava do 5 mm.
- Vdor umazanije v instalacijski kanal je tako preprečen.
Kaj moram upoštevati pri montaži kanala RAUDUO?
Sistem RAUDUO obsega naslednje komponente
- Pokrov in osnova kanala
- Notranji kot
- Zunanji kot
- Povezovalni element
- Nosilec naprave z integrirano dvojno vtičnico
- Nosilec naprave vključno z okvirjem za vgradnjo komunikacijskih naprav, skladno z DIN 49075 z nosilcem
Tukaj boste našli nekaj namigov in opomb glede montaže za svoj kombinirani instalacijski kanal RAUDUO.

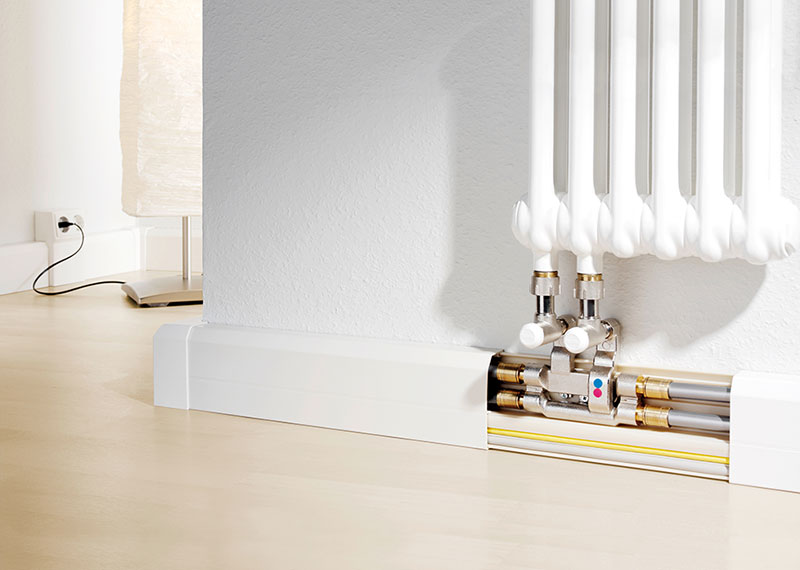

Ogrevalni del sistema RAUDUO je primeren za ogrevalne cevi z do 20 mm zunanjega premera in se pritrdijo v nosilec ogrevalne cevi, ki se zaskoči v osnovo kanala.
Osnove kanala morate poševno prirezati, da lahko izključite prenos toplote iz ogrevalne komore v električno komoro. Če boste naleteli na težke pogoje gradnje, kot na primer neravne stene, morebitno nastalo špranjo pri ločitvi komor zapolnite s silikonom.
Za montažo po predpisih VDE morate končne kose prilepiti.
Za katere temperature je zasnovan sistem RAUDUO?
Sistem RAUDUO je skladno z informacijskim poročilom VDE primeren za temperaturo dotoka 70 °C oz. za temperaturo povratnega toka 55 °C. Pri temperaturi dotoka do 90 °C oz. temperaturi povratnega toka do 70 °C je skladno s poročilom VDE treba zamenjati izolacijo vgradne doze z izolacijsko peno 90 °C, št. art. 6132175.
Druge izdelke OBO s področja instalacije v zgradbah in kanalov za napeljave, kot je na primer instalacijski kanal SL,najdete tukaj na naši spletni strani OBO.
Dodatne informacije o sistemu RAUDUO najdete v naši brošuri.
