Prenapetostna zaščita v eksplozijsko ogroženih območjih industrije
Ko je nevarnost eksplozije posebej velika
Če v eksplozijsko ogroženih območjih ni nameščen ustrezen profesionalni sistem za prenapetostno zaščito in zaščito pred udarom strele, ima lahko to katastrofalne posledice. Nevarnost eksplozije zadeva vsa podjetja, ki gorljive snovi proizvajajo, obdelujejo ali skladiščijo. Profesionalni sistem za prenapetostno zaščito in zaščito pred udarom strele, ki ga med drugim zahtevata IEC 62305-3 in IEC 62305-3 za eksplozijsko ogrožena območja, je mogoče realizirati z atestiranimi izdelki znamke OBO Bettermann. Posebni izdelki pri tem so , EX-iskrišče EX ISG H in posebne zaščitne naprave da podatkovne in MSR-sisteme. Za zunanjo zaščito pred udarom strele se uporablja na visoko napetost odporni, izolirani odvodnik isCon®
Eksplozijsko ogrožena območja (EX-območja) so vsi prostori in območja, v katerih so plini, pare, meglice ali prah, ki lahko z zrakom tvorijo eksplozivne zmesi, prisotni v nevarnih količinah.

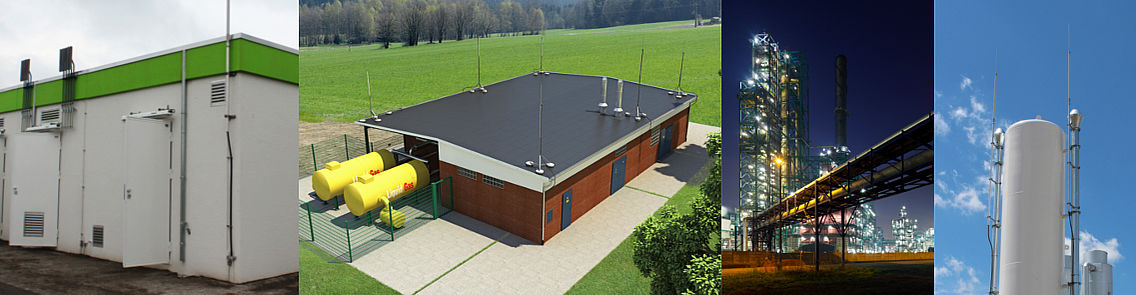

Taka območja je med drugim mogoče najti v naslednjih sistemih in obratih:
- sistemi za regulacijo tlaka plina in merilni sistemi
- zasunske postaje
- skladišča rezervoarjev
- rafinerije
- proizvodni obrati kemične in farmacevtske industrije
Sistem za prenapetostno zaščito in zaščito pred udarom strele vedno pomeni tudi požarno zaščito
Da bi prišlo do eksplozije, so potrebni gorljiva snov in kisik ter vir vžiga. S sistemi za prenapetostno zaščito in zaščito pred udarom strele znamke OBO do virov vžiga ne more priti (npr. elektromagnetni valovi ali udari strele) oziroma se ti nadzorovano ulovijo in odvedejo.
Zbiralka za izenačitev potencialov EX PAS
Priključki in povezave ter spoji sistemov za zaščito pred udarom strele v eksplozijsko ogroženih območjih morajo poleg tega biti izvedeni tako, da je pri prehodu strele možnost vžiga zaradi iskrenja onemogočena.
(zbiralka za izenačitev potencialov za eksplozijsko ogrožena območja) se skladno z IEC 62305-3 lahko uporablja za izenačitev potencialov za primer udara strele ter skladno z DIN VDE 0100 del 410/540 tudi za zaščitno oziroma delovno izenačitev potencialov.
Zbiralka za izenačitev potencialov EX PAS za eksplozijsko ogrožena območja ima naslednje lastnosti:
- primerna za vse eksplozijske skupine in uporabo v eksplozijskih conah 1/21 oziroma 2/22
- najvišji preskusni razred H po IEC 62561-1 za visoke obremenitve (za uporabo znotraj in na prostem)
- izdelana iz korozijsko odpornega materiala (nerjavno jeklo)

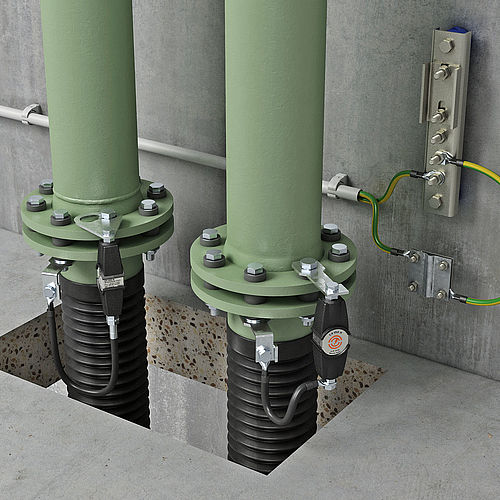

Iskrišče EX ISG H
Da bi se v EX-območjih preprečilo preskakovanje isker na/z izolacijskih elementov, se zahteva uporaba EX-atestiranih iskrišč. ATEX-/IECEx-certificirano OBO-iskrišče EX ISG H vse dele sistema izolira proti korozijskim tokovom in izpolnjuje zahteve glede povezav za odvajanje udarnega toka strele v eksplozijsko ogroženih območjih po IEC 62561-3.
Značilnosti iskrišča EX ISG H:
- odpornost proti kemikalijam
- odpornost proti oljem in ekstremnim nihanjem temperature
- UV-stabilnost, odpornost proti atmosferskim vplivom
- zaščita z neprodirnim okrovom "d" za EX-območja: plinotesna in prahotesna
- odpornost proti slanici
- najvišji preskusni razred H po IEC 62561-3

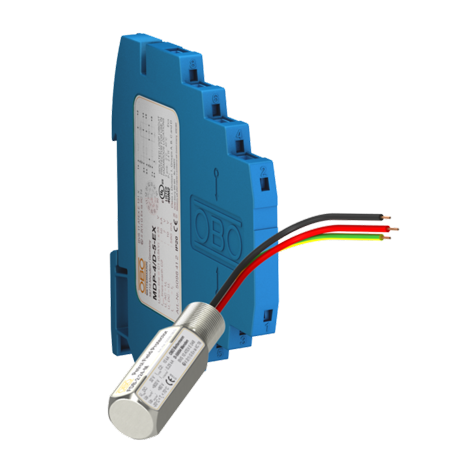

Prenapetostna zaščita za podatkovne in MSR-sisteme: MDP-EX in FDB
Tudi brez neposrednega udara strele lahko zaradi induciranih napetosti pride do uničenja električnih naprav, sistemov in komponent za merilno, krmilno in regulacijsko tehniko (MSR) ter v najhujšem primeru tudi do eksplozije. OBO-ve prenapetostne pregrade tipa MDP so preizkušene glede lastne varnosti (ia) in neodvisno certificirane. Z visoko zmogljivostjo odvajanja do 10 kA nudijo optimalno zaščito za merilne, krmilne in regulacijske aplikacije.
Zunanja zaščita pred strelo z visokonapetostno odpornim izoliranih odvodnikom
Pravkar ATEX-atestirani OBO odvodnik isCon® za zunanjo zaščito pred strelo preprečuje neposreden preskok med odvodnikom in ščitenim objektom. Po prvi priključitvi potenciala za priključnim elementom odvodnik isCon® zagotavlja ekvivalenten minimalni odmik Se do 0,9 m v zraku po VDE 0185-305-3. Na ta način je namestitev mogoča neposredno na kovinske in električne nadgradnje oz. naprave. Vodnik je na voljo v 5 različnih izvedbah, tako da se za vsako aplikacijo najde ustrezen odvodni sistem.
Več informacij na temo prenapetostne zaščite in zaščite pred udarom strele najdete v našem priročniku "". Obsežnejše razlage o zaščiti pred udarom strele nudi naš "", ki ga lahko naročite na klicni številki 02373 / 89 - 1500 ali prenesete v digitalni obliki.
