Preskušeni in atestirani sistemi polaganja s sredinskimi obesami za ohranitev delovanja naprav
V primeru požara so kabli in cevi izpostavljeni ekstremnim obremenitvam zaradi plamenov in vročine.
Kljub temu morajo za določen čas biti zmožni prenesti temperature tudi do 1000 stopinj, ne da bi pri tem prišlo do kratkega stika bakrenih vodnikov.
Sistem nosilcev si lahko pri tem predstavljamo kot neke vrste oporni korzet za kable in cevi.
Ta je za ohranitev delovanja naprav še posebej pomemben. OBO Bettermann nudi široko področje nosilnih konstrukcij in možnosti polaganja, ki ga nenehno dopolnjuje.
Kot nadaljnji sistem polaganja za ohranitev delovanja naprav so bile atestirane sredinske obese za kabelske police RKSM 6 in mrežne police tipa GRM 55 200. Ustrezna potrdila gradbene inšpekcije so na voljo.

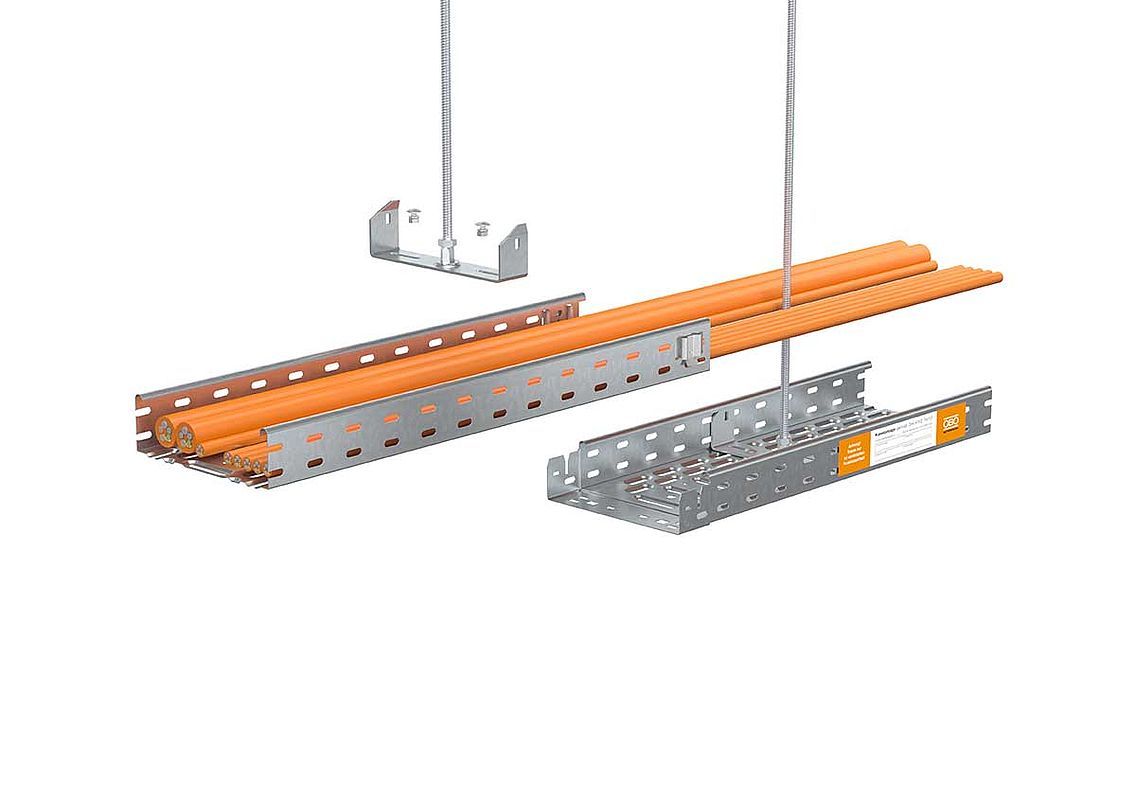

Sistem polaganja s sredinsko obeso: kabelska polica RKSM 6 …
Kabelska polica RKS-Magic je kot kabelsko specifična nosilna konstrukcija preskušena za ohranitev delovanje električnih naprav po DIN 4102 del 12 in ima atest za razrede ohranitve delovanja E30 do E90.
Nosilno konstrukcijo kot lahki sistem polaganja sestavljata sredinski opornik (nosilni profil) in v sredini privita navojna palica; nosilno konstrukcijo je mogoče namestiti hitro, preprosto in z le nekaj sestavnimi deli. Zaradi brezvijačnega vtičnega sistema je kabelske police RKS-Magic med seboj mogoče povezati brez uporabe orodja in zato še posebej hitro in učinkovito.
Za namen ohranitve delovanja naprav je treba po spojitvi polic samo še zavihati varnostne jezičke na dnu. Dvojna debelina materiala v območju stikov in odprtine v dnu zagotavljajo visoko nosilnost kabelske police. Vgradnja oblikovancev v potek trase je dovoljena.
Način montaže kabelskih polic RKS-Magic
Prvi korak pri montaži je nameščanje sredinskih obes (opornikov). Po privitju navojne palice v sredinski opornik sledi zavarovanje z dodatno šestrobo matico.
Po privitju sredinskega opornika na dno police se v to vtakne naslednja polica in tako ustvari vzdolžna povezava.
Nato je treba samo še zavihati varnostne jezičke na dnu. Rezultat: spoj območja stikov brez vijakov.
Dodatne oblikovance je mogoče hitro in preprosto montirati z brezvijačnim Magic-spojem.
Ali ste vedeli: druge sisteme s produktnega področja kabelskih polic najdete v našem spletnem katalogu.
Sistem polaganja s sredinsko obeso: mrežna polica GRM 55 200
Mrežna polica GR-Magic je kot kabelsko specifična nosilna konstrukcija preskušena za ohranitev delovanja električnih naprav po DIN 4102 del 12 in ima atest za razrede ohranitve delovanja E30 do E90.
Poleg sredinskega opornika ta lahek sistem polaganja sestavlja še v sredini privita navojna palica, ki služi kot obesni element.
Zahvaljujoč brezvijačnemu vtičnemu sistemu spajanja mrežne police GR-Magic je mogoča montaža brez orodja, ki je hitra in učinkovita ter zato gospodarna.
Način montaže mrežnih polic GRM 55 200:
Pritrditev sredinskega opornika poteka skupaj z montažo navojne palice. V ta namen se nosilni profil pozicionira pod mrežno polico, pritrdilna spona na neposredno na zgornjo stran dna police.
Nato sledi dejanska pritrditev z vstavljanjem in privijanjem navojne palice z obema deloma.
Posamezni dolžinski segmenti mrežnih polic se vtaknejo drug v drugega ter tako brez uporabe vijakov in spojnikov tvorijo mehansko varno in zanesljivo povezavo v območju stikov.
Dodatne oblikovance je mogoče hitro in preprosto montirati z robno spojko.
