Nova generacija odvodnikov isCon®
Zaščita pred udarom strele in minimalni varnostni odmiki
Pri načrtovanju in izvedbi sistema za zaščito pred strelo je izredno pomembno, da se preprečijo nevarni preskoki strele med prevodnimi deli (električnimi sistemi, cevovodi itn.). Strehe večjih zgradb se pogosto uporabljajo kot površina za montažo sistemov za klimatizacijo, prezračevanje, komunikacijo in pridobivanje energije. Te gradbene danosti pa pogosto niso skladne z zahtevanimi minimalnimi odmiki od lovilnih naprav sistemov za zaščito pred strelo in drugih električnih instalacij. Da bi zadostili zahtevam glede minimalnih odmikov, OBO nudi izolirani sistem zaščite pred udarom strele isCon®.
Atestirani vodnik isCon®

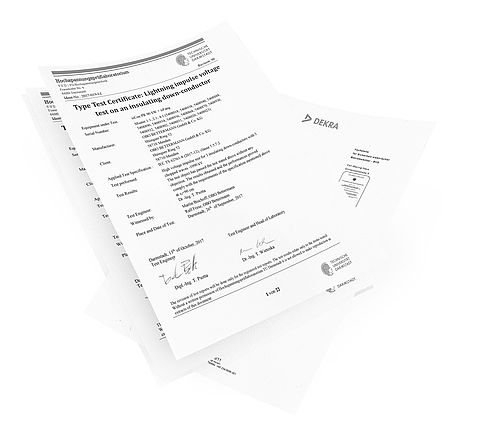

Na visoke napetosti odporni, izolirani vodnik isCon® za načrtovalce in izvajalce sistemov za zaščito pred udarom strele predstavlja sodobno rešitev, ki zagotavlja upoštevanje minimalnih odmikov. Njegov standardizirani presek izpolnjuje zahteve po VDE 0185-561-2 (IEC/ EN 62561-2). Številni preskusi s strelo po VDE 0185-561-1 (IEC/ EN 62561-1) kot tudi po IEC TS 62561-8 z do 200 kA (10/350) zagotavljajo varno uporabo v vseh razredih zaščite pred udarom strele.
Kot inovativni in mednarodni ponudnik celovitih rešitev za sisteme za prenapetostno zaščito in zaščito pred udarom strele je OBO razvil novo generacijo vodnikov isCon®, da zadosti zahtevam različnih tipov zgradb in potrebam svojih strank. Rezultat: ne glede na zahteve posameznega projekta zaščite pred strelo je vedno mogoče najti pravi isCon®.
Vodnik isCon® je ognjezaviralen po DIN EN 60332-1-2 in odporen proti atmosferskim vplivom ter brez halogenov. Primeren je za polaganje v zunanjih območjih, mogoče ga je polagati na strehe, na ali v stene, v beton, v fasadne instalacije ali v zgradbah.
Nova raznolikost vodnikov isCon®

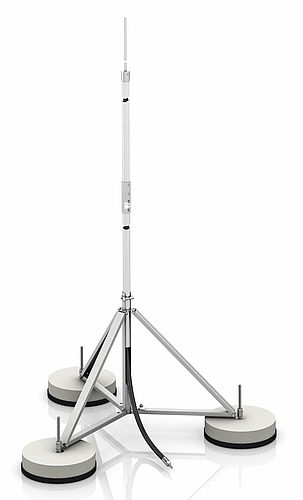

Po prvi priključitvi potenciala za priključnim elementom na paličnem lovilcu je vodnik isCon® – odvisno od izvedbe – enakovreden ekvivalentnemu minimalnemu odmiku 0,45–0,9 m v zraku oz. dvojni vrednosti v trdnih gradbenih materialih. Na ta način je namestitev mogoča neposredno na kovinske in električne nadgradnje oz. naprave.
Ob neposrednem udaru strele se dovedena energija odvede prek vodnika isCon® do ozemljitvenega sistema zgradbe. Neposreden preboj med vodnikom in ščitenim objektom se ne pojavi. Vodniki isCon® imajo, odvisno od tipa, atestirano zmogljivost odvajanja med 150 in 200 kA udarnega toka (10/350 μs) ter so primerni za najrazličnejša področja.

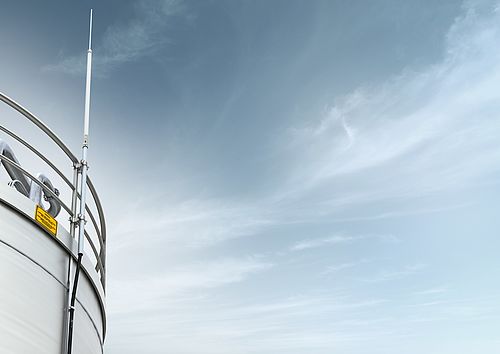

Vodnik isCon® Professional+ je bil razvit in atestiran posebej za polaganje v EX-območjih. Dodatni sivi zunanji plašč poleg tega zagotavlja zaščito pred nevarno napetostjo dotika po VDE 0185-305-3 (IEC/ EN 62305-3).
Svetlosivi vodnik isCon® (isCon® ProPl 75 LGR) je med drugim primeren tudi za polaganje v zemljo. Če se polaga izven zemlje, je mogoč barvni oplesk, npr. s fasadno barvo. Ta kabel izpolnjuje tudi zahteve glede zaščite pred napetostjo dotika in napetostjo koraka po VDE 0185-305-3, pog. 8.1. V območju vhodov v zgradbe lahko npr. nadomesti običajni odvodnik strele na zadnjih 3 metrih, da osebe zaščiti pred nevarno napetostjo dotika.

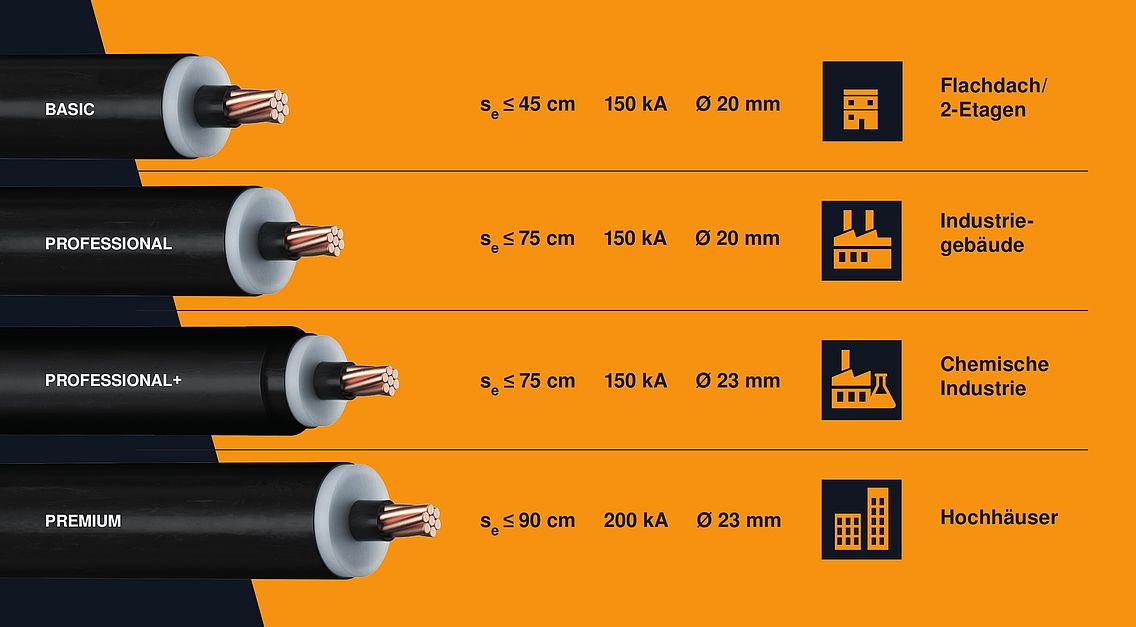

Vodnik isCon® je na voljo kot metrsko blago in se lahko dobavi v petih izvedbah:
isCon® BA 45 SW, črni, št. art. 5408 014 (BASIC)
isCon® Pro 75 SW, črni, št. art. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, črni, št. art. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, svetlosivi, št. art. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, črni, št. art. 5408 018 (PREMIUM)
Dodaten informativni material in izčrpna navodila za montažo najdete na spletu v območju Storitve-Prenosi.
